Disassemble, Assemble Rearview Mirror - Ar88.70-D-3221A
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 906 with CODE (F68) Heated and electrically adjustable left and right outside rearview mirrors

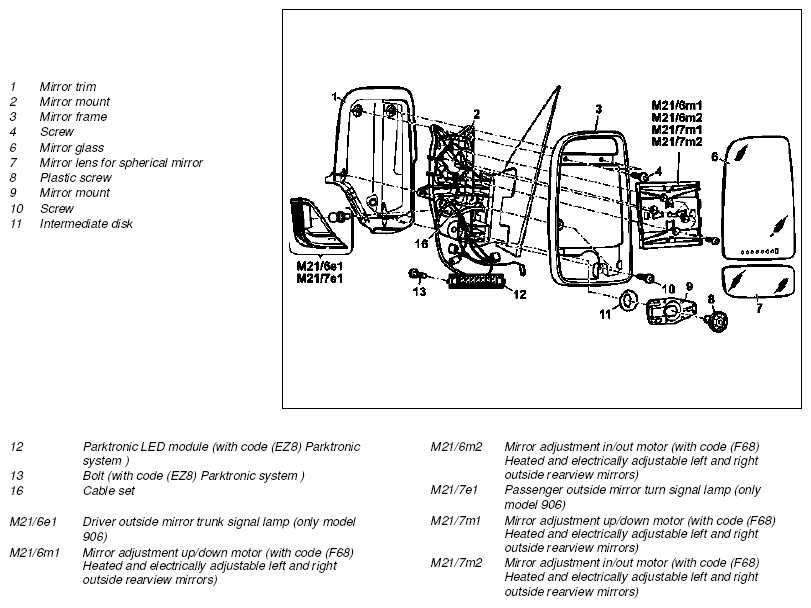

Shown on model 906 with code (EZ8) Parktronic system and code (F68) Heated and electrically adjustable left and right outside rearview mirrors
| Remove/install | |||
| 1 | Remove driver outside mirror or passenger outside mirror | AR88.70-D-9000H | |
| 2 | Remove mirror lens (6) and mirror lens for aspherical mirror (7) | AR88.70-D-9020B | |
| 3 | Remove mirror adjustment motor (M21/6m1, M21/6m2, M21/7m1, M21/7m2) | with code (F68) Heated and electrically adjustable left and right outside rearview mirrors | AR88.79-D-3476B |
| 4 | Remove bolts (4) from mirror cover (1) | ||
| 5 | Loosen plastic nut (8) on aspherical mirror by turning 90° counterclockwise | ||
| 6 | Remove mirror mount (9) from aspherical mirror and intermediate disc (11) | ||
| 7 | Remove mirror frame (3). | ||
| 8 | Disconnect connector plug from driver outside mirror turn signal lamp (M21/6e1) or passenger outside mirror turn signal lamp (M21/7e1) | Model 906 | |
| 9 | Remove mirror cover (1) | ||
| 10 | Unclip lens from driver outside mirror turn signal lamp (M21/6e1) or passenger outside mirror turn signal lamp (M21/7e1) and remove | Model 906 | |
| 11 | Remove wiring harness (16). | ||
| 12 | Install in the reverse order |
