Remove/install low temperature water circuit radiator - AR09.41-P-6935SXM
ENGINE 275.982 in MODEL 216.379, 221.179
| Remove/install | |||
|---|---|---|---|

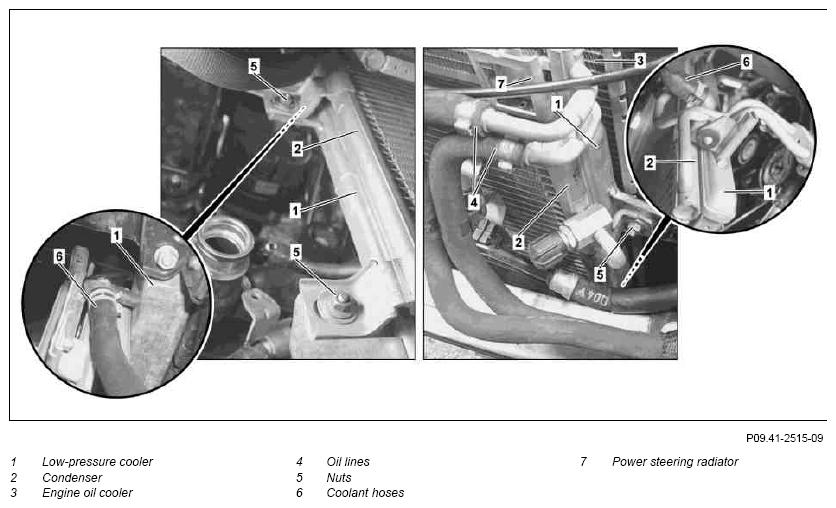

| The low-temperature cooler (1) and cooler (7) for the power steering are integrated into one component | |||
| 1 | Remove engine oil cooler (3) | AR18.30-P-1000SX | |
| 2 | Drain coolant from low temperature circuit | AR20.00-P-1142HM | |
| 3 | Detach coolant hoses (6) at the low-temperature cooler (1) | ||
| 4 | Extract oil from power steering expansion reservoir | Fig 2 | |
| 5 | Remove oil pressure lines (4) from power steering cooler (7) | ||
| Figure | |||
| 6 | Remove nuts (5) and low-temperature cooler (1) from condenser (2) | ||
| 7 | Unhook low-temperature cooler (1) from condenser (2) and remove | ||
| 8 | Install in the reverse order | ||
| 9 | Bleed low temperature circuit | AR20.00-P-1145H | |
| 10 | Inspect cooling system for leaks | AR20.00-P-1010HN | |
| 11 | Fill power steering pump and bleed | AR46.30-P-0010SX | |
| Checking | |||
| Risk of accident caused by vehicle starting off by itself when engine is running. Risk of injury caused by contusions and burns during starting procedure or when working near the engine as it is running | Secure vehicle to prevent it from moving by itself. Wear closed and snug-fitting work clothes. Do not touch hot or rotating parts. |
AS00.00-Z-0005-01A | |
| 12 | Carry out visual inspection for leaks when engine is running |
