Fuse and relay box, as-built configuration (204.0/2 up to Model Year 8) - GF54.15-P-0800CW
WARNING: This page does not describe the selected car, but rather 11 other vehicles, including the 2014 Mercedes-Benz C63 AMG, 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, and 2011 Mercedes-Benz C350. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0/2 up to Model Year 8

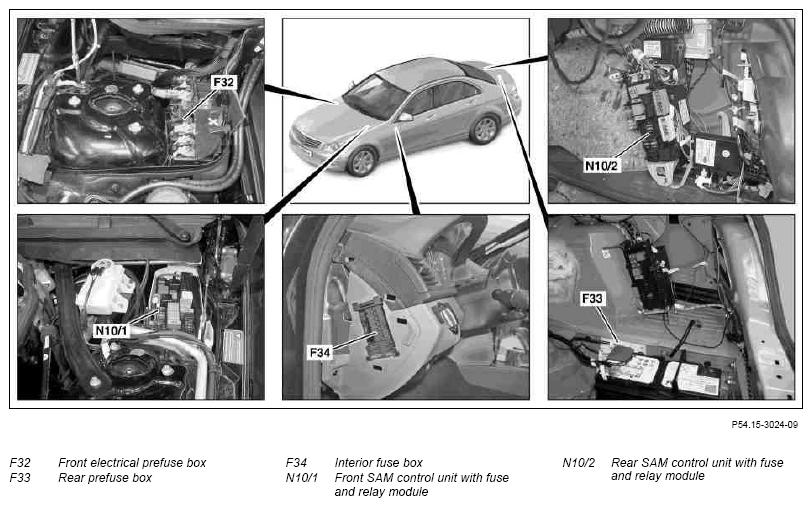

Illustrated on model 204.0
| Fuse assignment of front prefuse box | F32 | GF54.15-P-1256-07CW | |
| Fuse assignment of rear prefuse box | F33 | GF54.15-P-1256-08CW | |
| Fuse assignment of fuse box in left of cockpit | F34 | GF54.15-P-1256-13CW | |
| Fuse assignment of fuse and relay box in left engine compartment | N10/1 | GF54.15-P-1256-03CW | |
| Relay assignment of fuse and relay box in left side of engine compartment | N10/1 | GF54.15-P-1257-03CW | |
| Fuse assignment of fuse and relay box in trunk | N10/2 | GF54.15-P-1256-06CW | |
| Relay assignment of fuse and relay box in trunk | N10/2 | GF54.15-P-1257-04CW |
