Checking poly V-belts for wear and damage - AP13.22-P-1351GH
ENGINE 111.977, 112.942/970, 113.942/965/981, 612.963 in MODEL 163

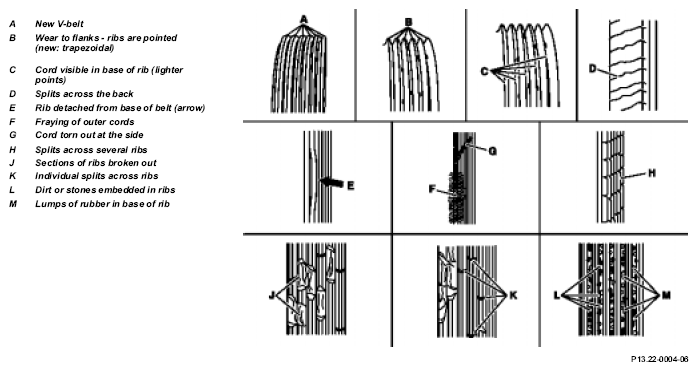

Damage patterns
| Inspect | |||
|---|---|---|---|
| Risk of injury. Moving parts can pinch, crush or , in extreme cases even sever extremities. | Keep body parts and limbs well clear of moving parts. | AS00.00-Z-0009-01A | |
| 1 | Inspect condition of poly V-belt | For this step crank engine in stages: ↓ Crank engine with starter. |
|
| Engine 111 | AR01.10-P-0110A | ||
| Engine 112.942/970, 113 | AR01.10-P-0110V | ||
| Engine 612 | AR01.10-P-0110HB | ||
| 2 | Compare damage patterns | If damage is present: ↓ remove poly V-belt, install |
|
| Engine 111 | AR13.22-P-1202A | ||
| Engine 112.942, 113 except 113.965 /981 | AR13.22-P-1202B | ||
| Engine 113.965/981 | AR13.22-P-1202BA | ||
| Engine 612 | AR13.22-P-1202HB |
