Removal [12/2021 - ]: Procedure
- REMOVE FRONT BUMPER ASSEMBLY
- for Standard:
Refer to REMOVAL [12/2021 - ]
- for Aero Type:
Refer to REMOVAL [12/2021 - ]
- for Standard:
- REMOVE NO. 1 ENGINE UNDER COVER ASSEMBLY
Refer to PROCEDURE - Step 8 - DRAIN ENGINE COOLANT
Refer to PROCEDURE - Step 2
- DRAIN COOLANT (for Intercooler)
Refer to PROCEDURE - Step 2
- RECOVER REFRIGERANT FROM REFRIGERATION SYSTEM
- for HFC-134a (R134a):
Refer to PROCEDURE - Step 2
- for HFO-1234yf (R1234yf):
Refer to PROCEDURE - Step 2
- for HFC-134a (R134a):
- REMOVE V-BANK COVER SUB-ASSEMBLY
Refer to PROCEDURE - Step 1
- REMOVE AIR CLEANER ASSEMBLY RH WITH AIR CLEANER HOSE ASSEMBLY RH
Refer to PROCEDURE - Step 2
- REMOVE AIR CLEANER ASSEMBLY LH WITH AIR CLEANER HOSE ASSEMBLY LH
Refer to PROCEDURE - Step 3

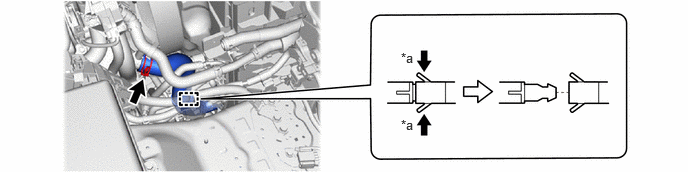

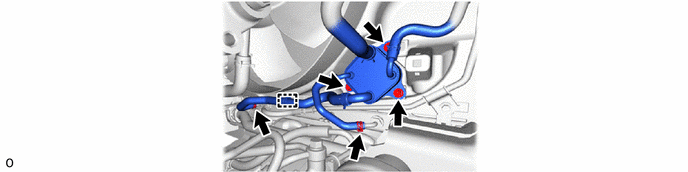

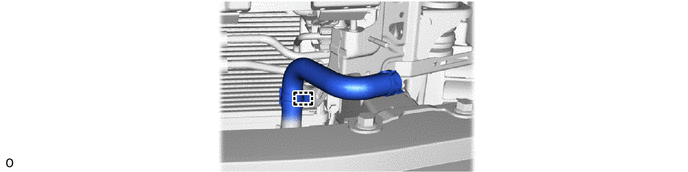

- DISCONNECT WATER BY-PASS HOSE
- DISCONNECT WATER BY-PASS HOSE ASSEMBLY

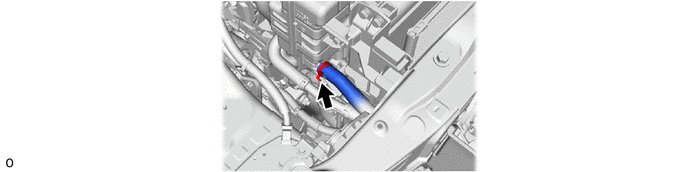

- DISCONNECT NO. 2 WATER BY-PASS HOSE

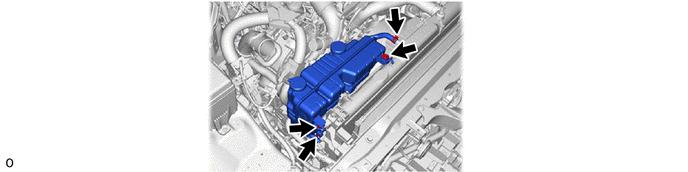

- REMOVE RADIATOR RESERVE TANK ASSEMBLY

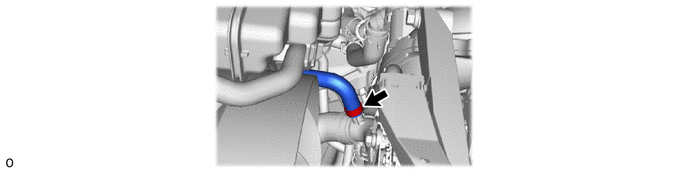

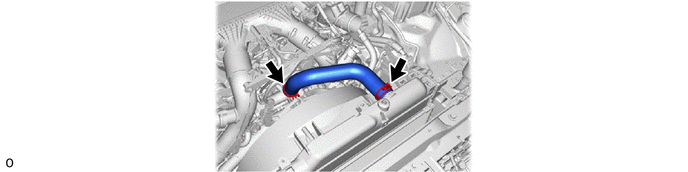

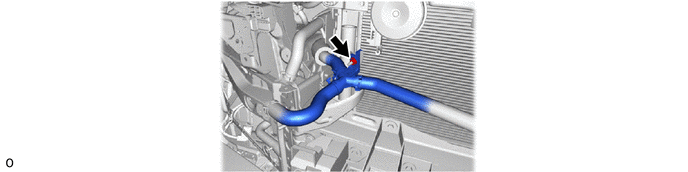

- REMOVE NO. 1 RADIATOR HOSE

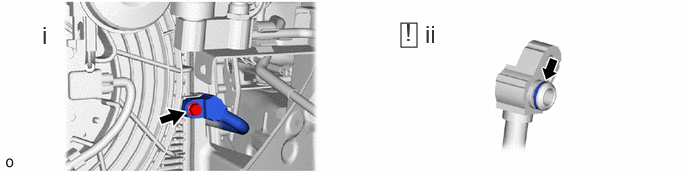

- REMOVE ENGINE COOLANT TEMPERATURE SENSOR NOTE:
If the engine coolant temperature sensor has been struck or dropped, replace it.

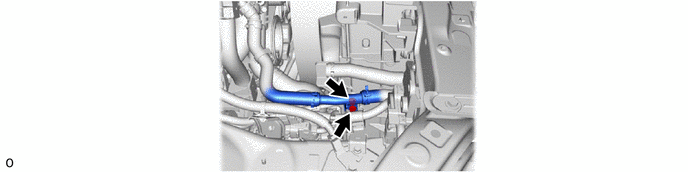

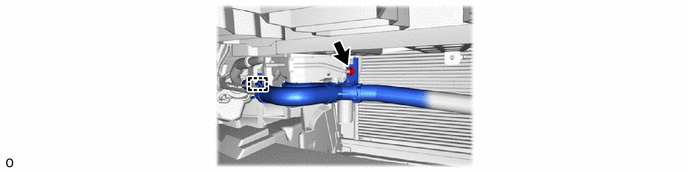

- DISCONNECT NO. 2 RADIATOR HOSE

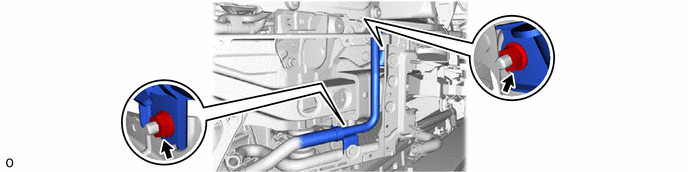

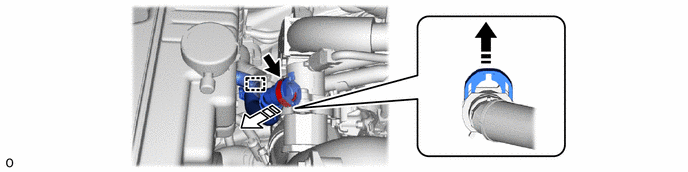

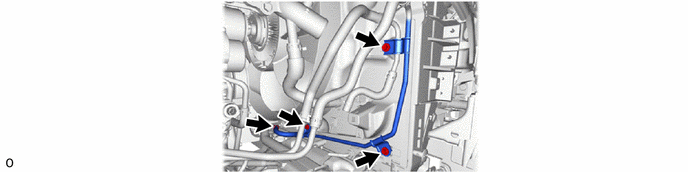

- DISCONNECT NO. 2 WATER BY-PASS PIPE

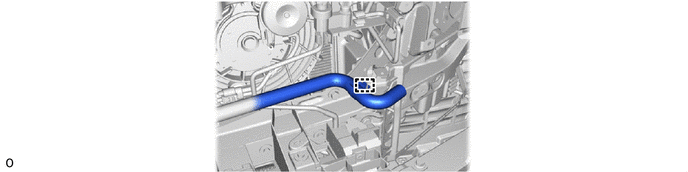

- DISCONNECT OIL COOLER ASSEMBLY WITH OIL COOLER HOSE

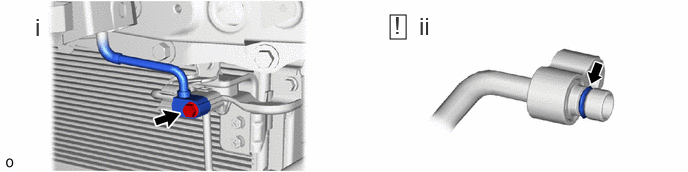

- DISCONNECT OIL COOLER TUBE SUB-ASSEMBLY
- REMOVE COOLING FAN WIRE
- REMOVE NO. 1 V BELT (COOLER COMPRESSOR TO CRANKSHAFT PULLEY)
Refer to PROCEDURE - Step 4 - DISCONNECT ENGINE WIRE
Refer to PROCEDURE - Step 5
- REMOVE NO. 1 AIR TUBE SUPPORT
Refer to PROCEDURE - Step 6
- REMOVE FAN AND GENERATOR V BELT

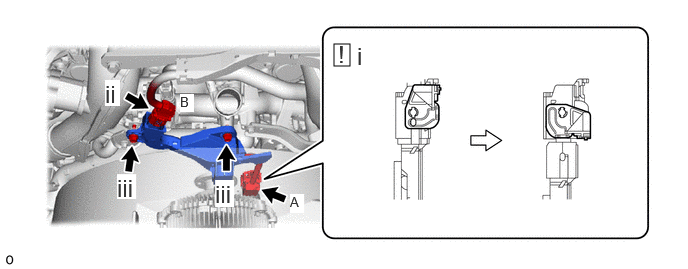

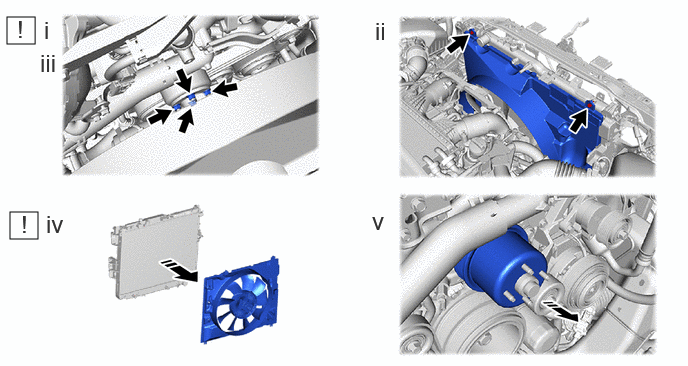

Refer to PROCEDURE - Step 7 - REMOVE FAN SHROUD
- Loosen the 4 nuts holding the fluid coupling assembly with fan.
- Remove the 2 bolts holding the fan shroud.
- Remove the 4 nuts.
- Remove the fan shroud together with the fluid coupling assembly with fan.NOTE:
Be careful not to damage the radiator core.
- Remove the fan pulley from the engine water pump assembly.
- REMOVE NO. 2 INTERCOOLER COOLING RADIATOR ASSEMBLY
Refer to REMOVAL [12/2021 - ]
- REMOVE NO. 1 RADIATOR TO SUPPORT SEAL
- REMOVE CONNECTOR COVER

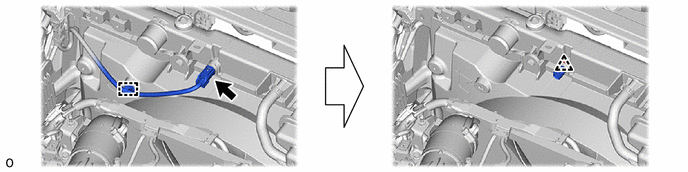

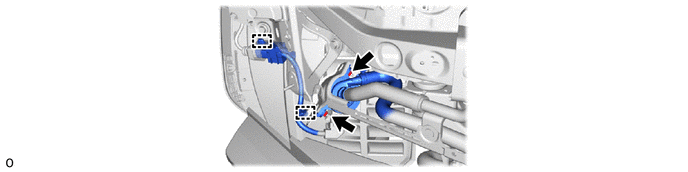

- DISCONNECT ELECTRIC WATER PUMP ASSEMBLY
- DISCONNECT NO. 1 WATER BY-PASS PIPE
- DISCONNECT WATER HOSE JOINT
- DISCONNECT FRONT WATER BY-PASS JOINT SUB-ASSEMBLY

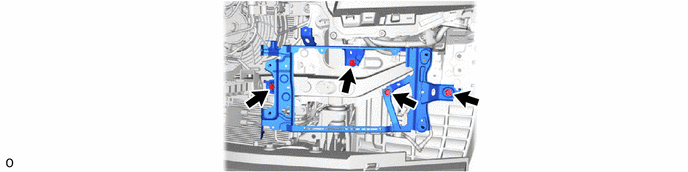

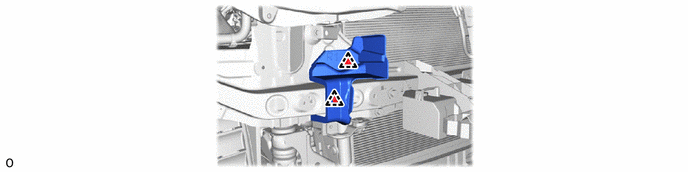

- REMOVE NO. 1 RADIATOR BRACKET
- DISCONNECT NO. 9 WATER BY-PASS HOSE
- DISCONNECT NO. 8 WATER BY-PASS HOSE

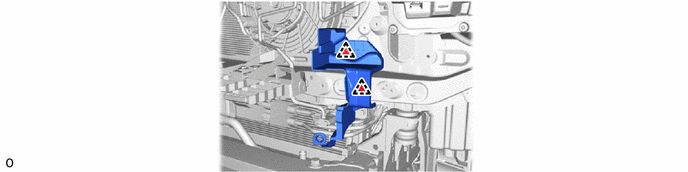

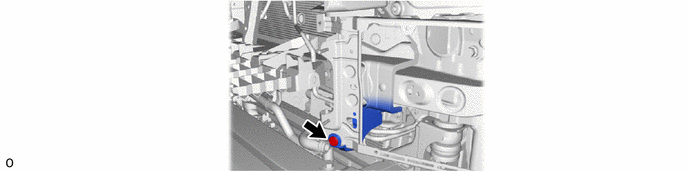

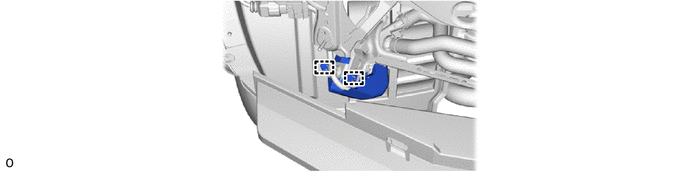

- DISCONNECT FRONT RADIATOR SIDE AIR GUIDE PLATE LH

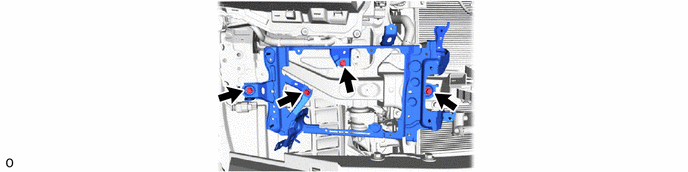

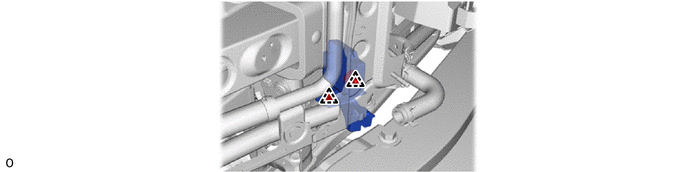

- REMOVE NO. 2 RADIATOR BRACKET
- REMOVE FRONT RADIATOR SIDE AIR GUIDE PLATE LH
- REMOVE FRONT RADIATOR SIDE AIR GUIDE PLATE RH
- DISCONNECT AIR CONDITIONING TUBE AND ACCESSORY ASSEMBLY
- DISCONNECT NO. 1 COOLER REFRIGERANT DISCHARGE HOSE

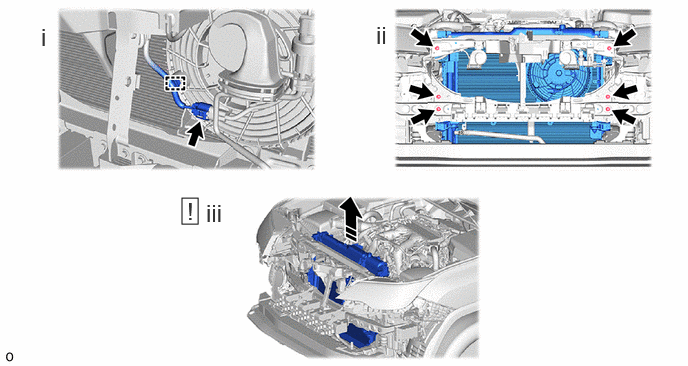

- REMOVE RADIATOR WITH COOLER CONDENSER ASSEMBLY
Remove in this Direction - - - Detach the clamp and disconnect the connector.
- Remove the 6 bolts.
- Remove the radiator with cooler condenser assembly from the vehicle as shown in the illustration.NOTE:
- Perform the following procedure with 2 or more people to prevent damage to the radiator with cooler condenser assembly.
- When removing the radiator with cooler condenser assembly from the vehicle, do not apply excessive force to the cooler pipe or cooling hoses.
- REMOVE NO. 2 RADIATOR HOSE

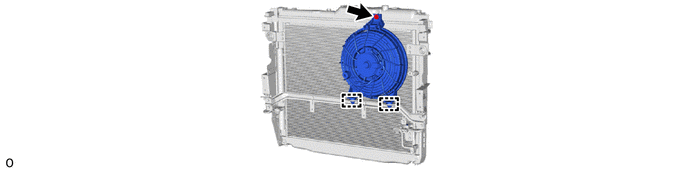

- REMOVE BLOWER ASSEMBLY WITH SHROUD
- REMOVE NO. 2 AIR CONDITIONING TUBE AND ACCESSORY ASSEMBLY
Refer to PROCEDURE - Step 3 - REMOVE COOLER BRACKET
Refer to PROCEDURE - Step 4
- REMOVE COOLER CONDENSER ASSEMBLY
Refer to PROCEDURE - Step 5 - REMOVE UPPER RADIATOR AIR GUIDE PLATE
- REMOVE NO. 1 RADIATOR TO SUPPORT SEAL
