Installation [03/2017 - 05/2023]: Procedure
- INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY
- Check that the engine switch is off.
- Check that the cable is disconnected from the negative (-) battery terminal.

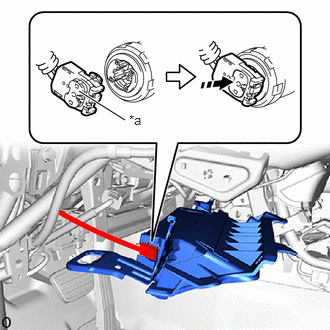

- Connect the airbag connector and push the lock button to the lower No. 1 instrument panel airbag assembly.
*a Lock Button Push in this Direction NOTE:- When connecting any airbag connector, take care not to damage the airbag wire harness.
- Make sure the lock button is securely locked.
- Attach the claws to connect the DLC3.
*a Wire Harness Clamp - Attach the wire harness clamp.
- Attach the hooks to temporarily install the lower No. 1 instrument panel airbag assembly.
- Install the 4 bolts.
Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)
- Check that there is no looseness in the lower No. 1 instrument panel airbag assembly.
- INSTALL NO. 1 INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY
Refer to PROCEDURE - Step 25 [03/2017 - 06/2019] , or refer to PROCEDURE - Step 25 [06/2019 - 04/2020] , or refer to PROCEDURE - Step 25 [04/2020 - 05/2023]
- INSTALL HOOD LOCK CONTROL LEVER SUB-ASSEMBLY
Refer to PROCEDURE - Step 26 [03/2017 - 06/2019] , or refer to PROCEDURE - Step 26 [06/2019 - 04/2020] , or refer to PROCEDURE - Step 26 [04/2020 - 05/2023]
- INSTALL NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY
Refer to PROCEDURE - Step 30 [03/2017 - 06/2019] , or refer to PROCEDURE - Step 30 [06/2019 - 04/2020] , or refer to PROCEDURE - Step 30 [04/2020 - 05/2023]
- INSTALL FRONT DOOR NO. 2 OPENING TRIM COVER LH
Refer to PROCEDURE - Step 31 [03/2017 - 06/2019] , or refer to PROCEDURE - Step 31 [06/2019 - 04/2020] , or refer to PROCEDURE - Step 31 [04/2020 - 05/2023]
- INSTALL FRONT DOOR OPENING TRIM COVER LH
Refer to PROCEDURE - Step 33 [03/2017 - 06/2019] , or refer to PROCEDURE - Step 33 [06/2019 - 04/2020] , or refer to PROCEDURE - Step 33 [04/2020 - 05/2023]
- INSTALL FRONT DOOR SCUFF PLATE LH
Refer to PROCEDURE - Step 35 [03/2017 - 06/2019] , or refer to PROCEDURE - Step 35 [06/2019 - 04/2020] , or refer to PROCEDURE - Step 35 [04/2020 - 05/2023]
- INSTALL BOX PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 6
- INSTALL UPPER CONSOLE BOX
Refer to PROCEDURE - Step 6
- INSTALL SHIFTING HOLE COVER ASSEMBLY
Refer to PROCEDURE - Step 9
- INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY
Refer to PROCEDURE - Step 1
- INSTALL RADIO REMOTE TUNING SWITCH ASSEMBLY
Refer to PROCEDURE - Step 4
- INSTALL REAR CONSOLE BOX POCKET
Refer to PROCEDURE - Step 12
- CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
Refer to PROCEDURE - Step 2
NOTE:When disconnecting the cable, some systems need to be initialized after the cable is reconnected.
Refer to INITIALIZATION [03/2017 - 04/2020] , or refer to INITIALIZATION [04/2020 - 05/2023]
- INSTALL NO. 2 DECK BOARD
Refer to PROCEDURE - Step 13 [03/2017 - 01/2021] , or refer to PROCEDURE - Step 13 [01/2021 - ]
- PERFORM DIAGNOSTIC SYSTEM CHECK
Refer to DTC CHECK / CLEAR [03/2017 - 04/2020] , or refer to DTC CHECK / CLEAR [04/2020 - ]
- CHECK SRS WARNING LIGHT
Refer to OPERATION CHECK [03/2017 - 04/2020] , or refer to OPERATION CHECK [04/2020 - ]
