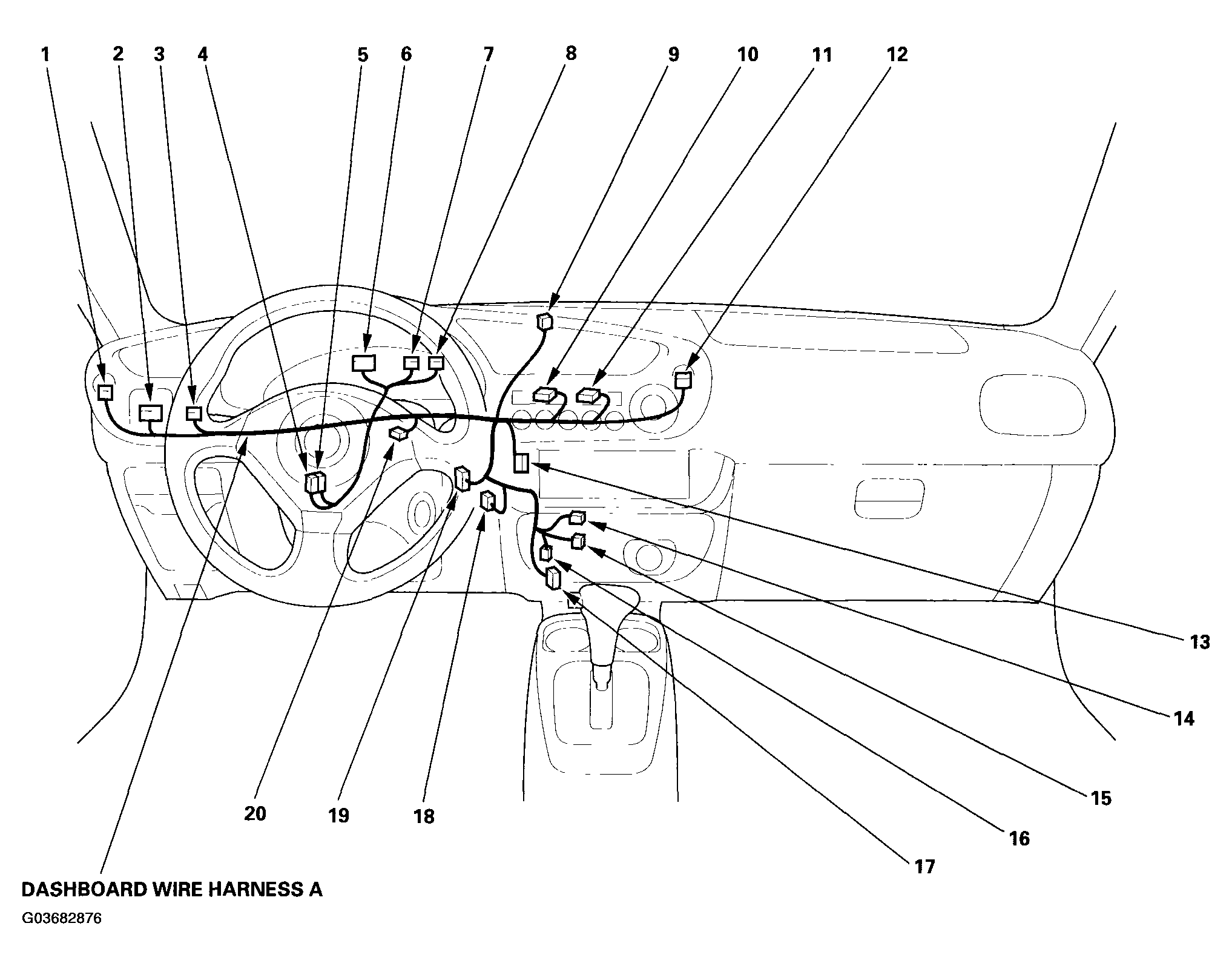

Dashboard Wire Harness A
CONNECTOR TO HARNESS INDEX (DASHBOARD WIRE HARNESS A)
| Connector or Terminal | Ref | Cavities | Location | Connects to | Notes |
|---|---|---|---|---|---|
| Climate control unit/heater control panel | 10 | 12 | Behind climate control unit/ heater control panel | ||
| Climate control unit/heater control panel | 11 | 22 | Behind climate control unit/ heater control panel | ||
| Fuel consumption display select switch | 1 | 6 | Behind fuel consumption display select switch | ||
| Gauge assembly | 6 | 30 | Behind gauge assembly | ||
| Gauge assembly | 7 | 22 | Behind gauge assembly | CVT | |
| Gauge assembly | 8 | 10 | Behind gauge assembly | ||
| Hazard warning switch | 12 | 10 | Behind hazard warning switch | ||
| Heater core temperature sensor | 16 | 2 | Behind center lower cover | ||
| In-car temperature sensor | 13 | 2 | Under top of dash | ||
| Mode control motor | 18 | 7 | Under top of dash | ||
| Power mirror switch | 3 | 10 | Behind power mirror switch | ||
| Power window master switch | 2 | 14 | Behind power window master switch | ||
| Sunlight sensor | 9 | 2 | Middle of dash | ||
| C404 | 4 | 24 | Under left side of dash | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (LEFT BRANCH) ) | |
| C405 | 5 | 14 | Under left side of dash | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (LEFT BRANCH) ) | |
| C408 | 15 | 16 | Behind center lower cover | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (RIGHT BRANCH) ) | |
| C410 | 14 | 10 | Under left side of dash | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (RIGHT BRANCH) ) | CVT |
| C504 | 17 | 16 | Behind center lower cover | Floor wire harness (see FLOOR WIRE HARNESS ) | |
| C531 | 19 | 16 | Under left side of dash | Engine compartment wire harness (see ENGINE COMPARTMENT WIRE HARNESS (DASHBOARD) ) | |
| C571 (Junction connector) | 20 | 20 | Under left side of dash |
