Installation Procedure
- Brake Pedal Position Sensor - Install - Brake Pedal Position Sensor Replacement

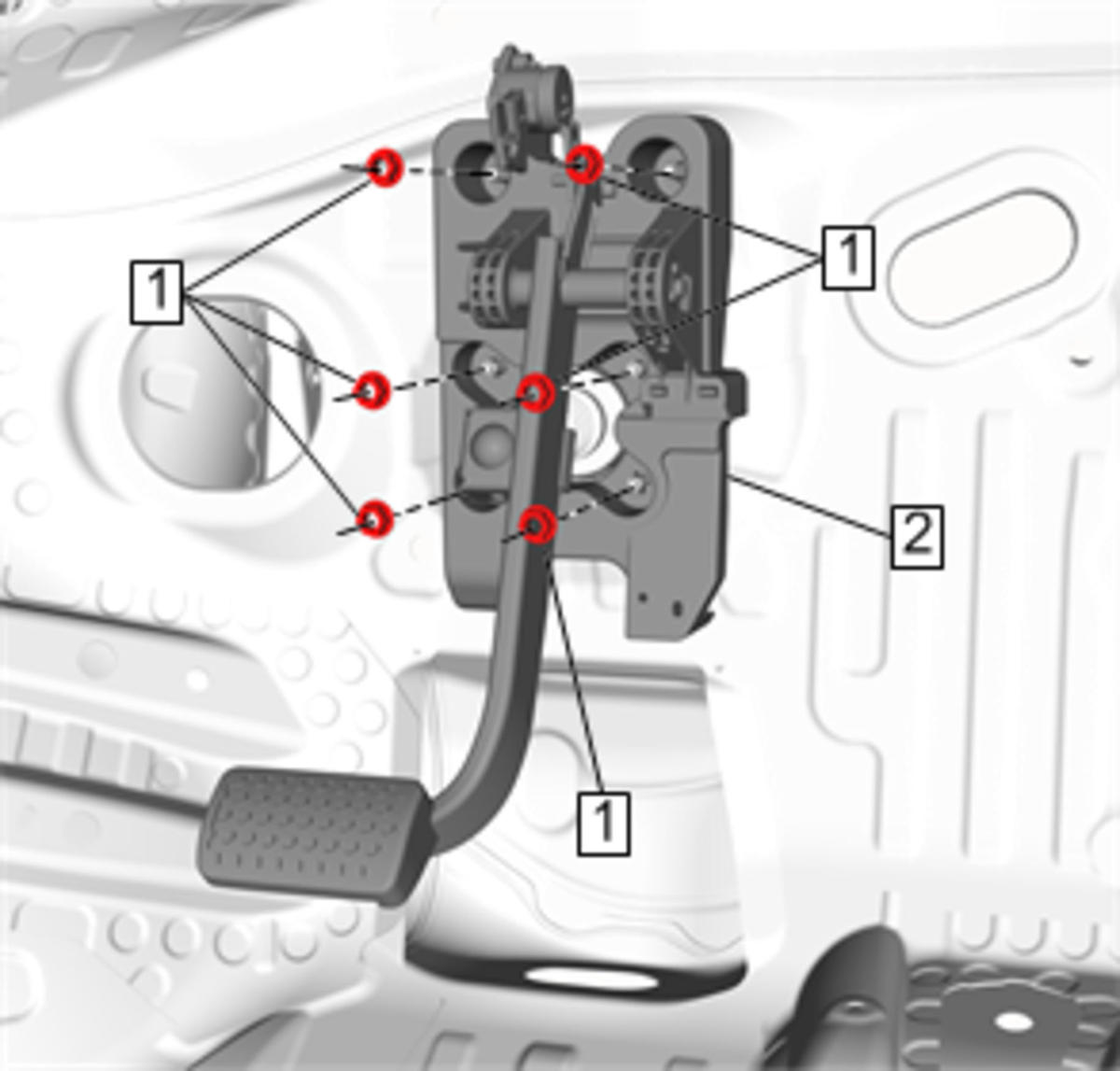

Brake and Accelerator Pedal Assembly (2) @ Vehicle - Install
- Brake Pedal Nut (1) - Install and tighten [ 6x ] 22 N.m (16 lb-ft)

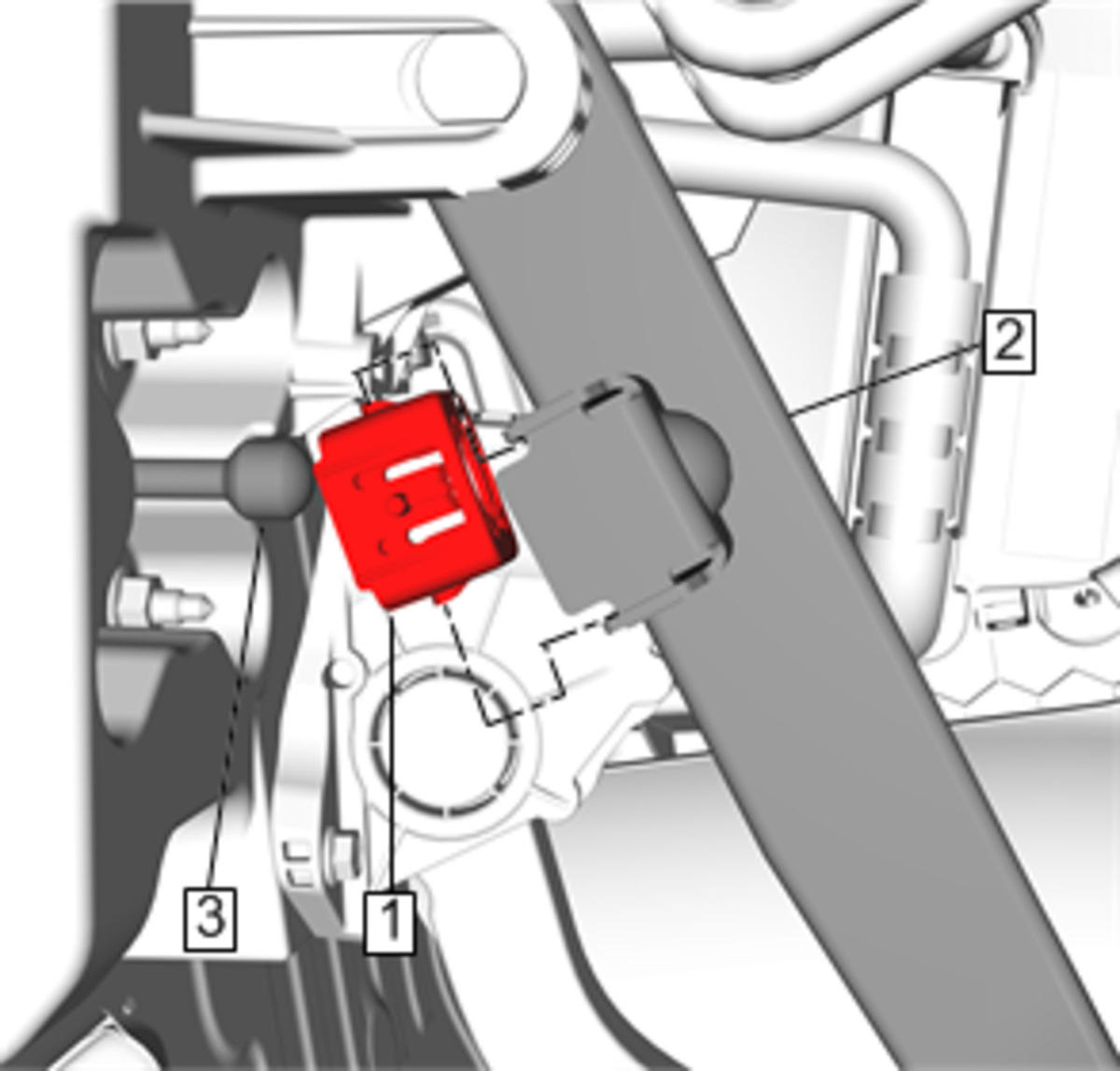

Click Fit Connector (1) @ Brake Pedal (2) - Install NEW
- Brake Pedal Pushrod (3) @ Brake Pedal (2) - Connect

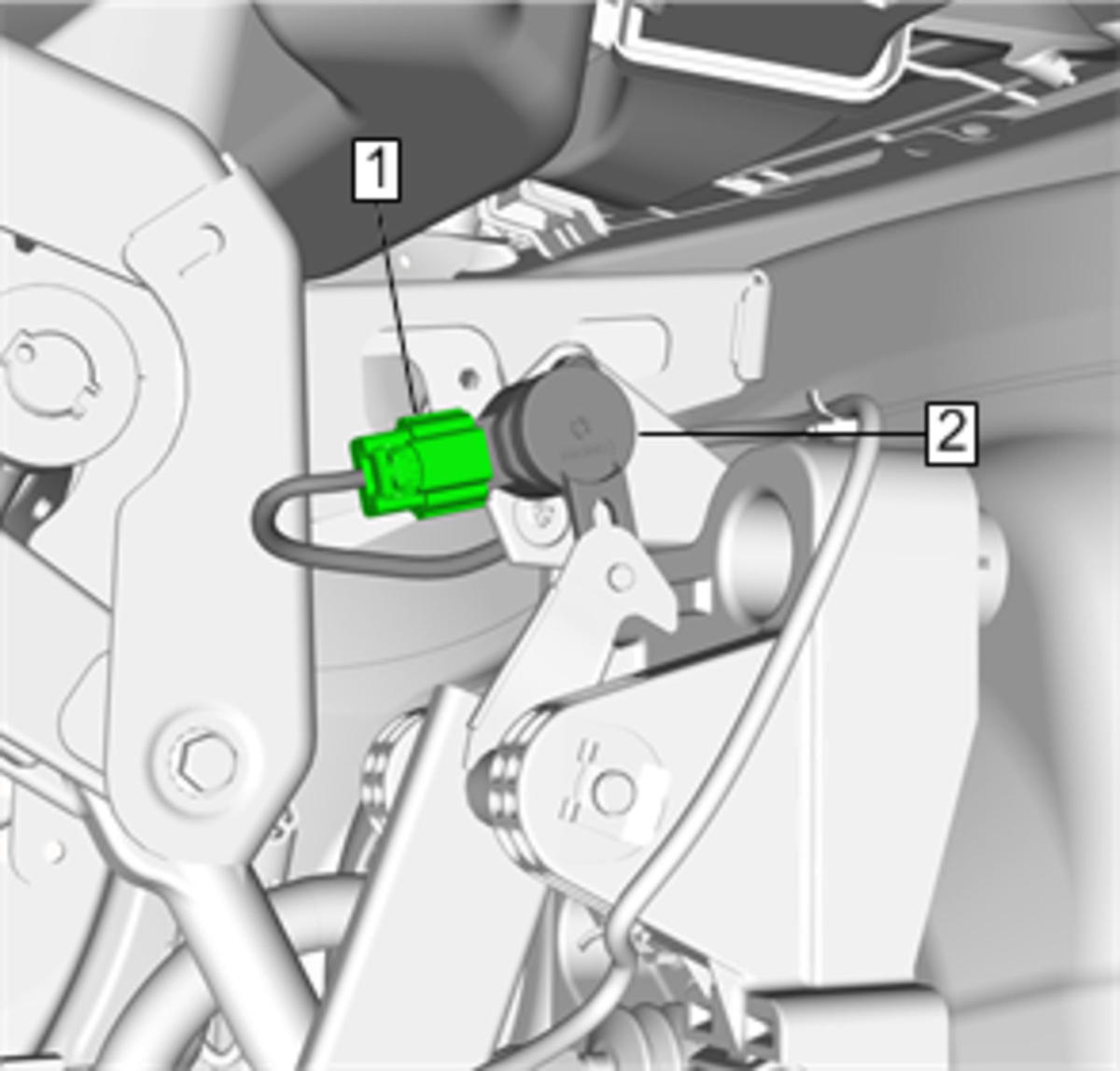

Electrical Connector (1) @ Brake Pedal Position Sensor (2) - Connect

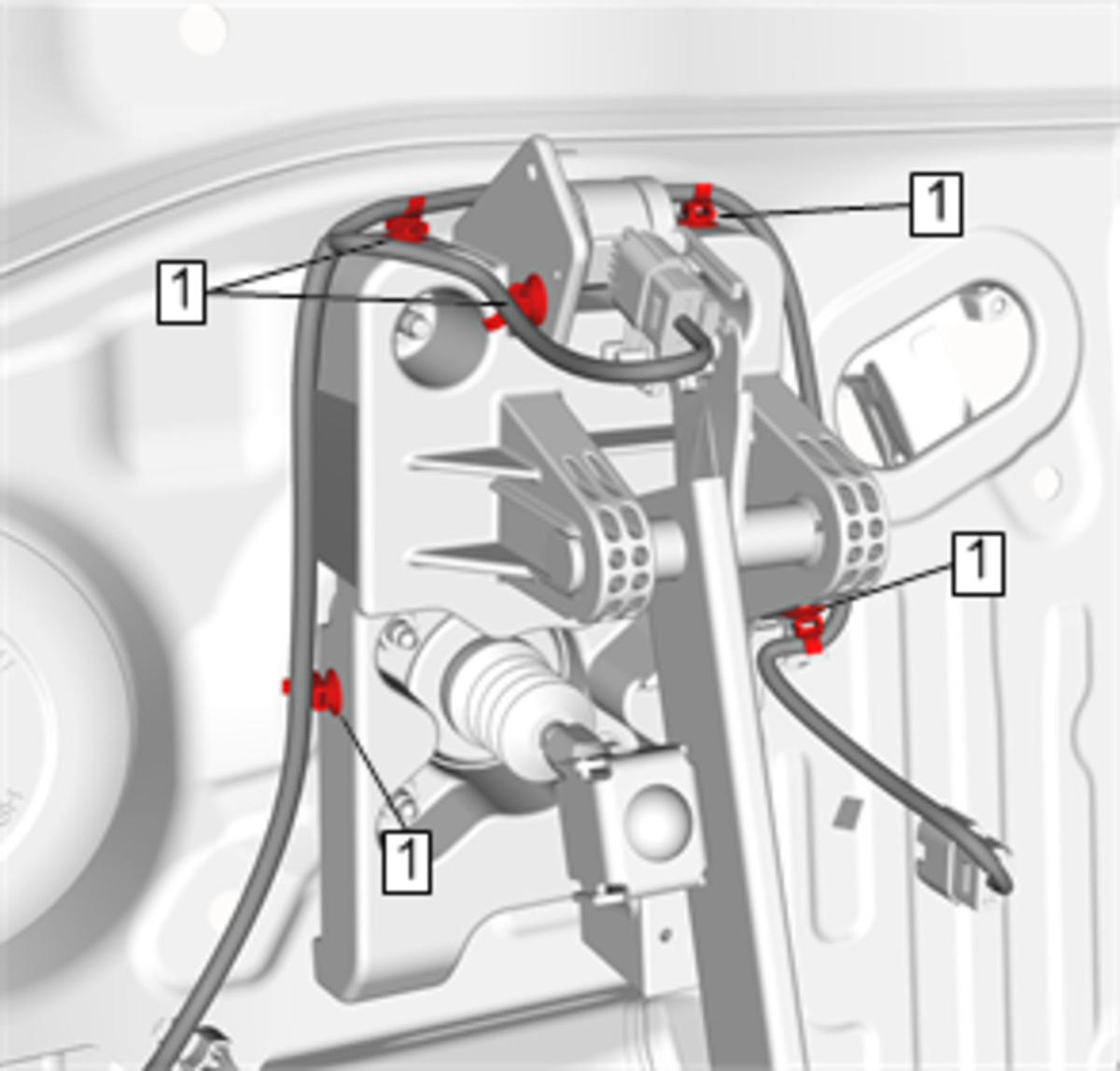

Body Wiring Harness Retainer (1) @ Vehicle - Install [ 5x ]

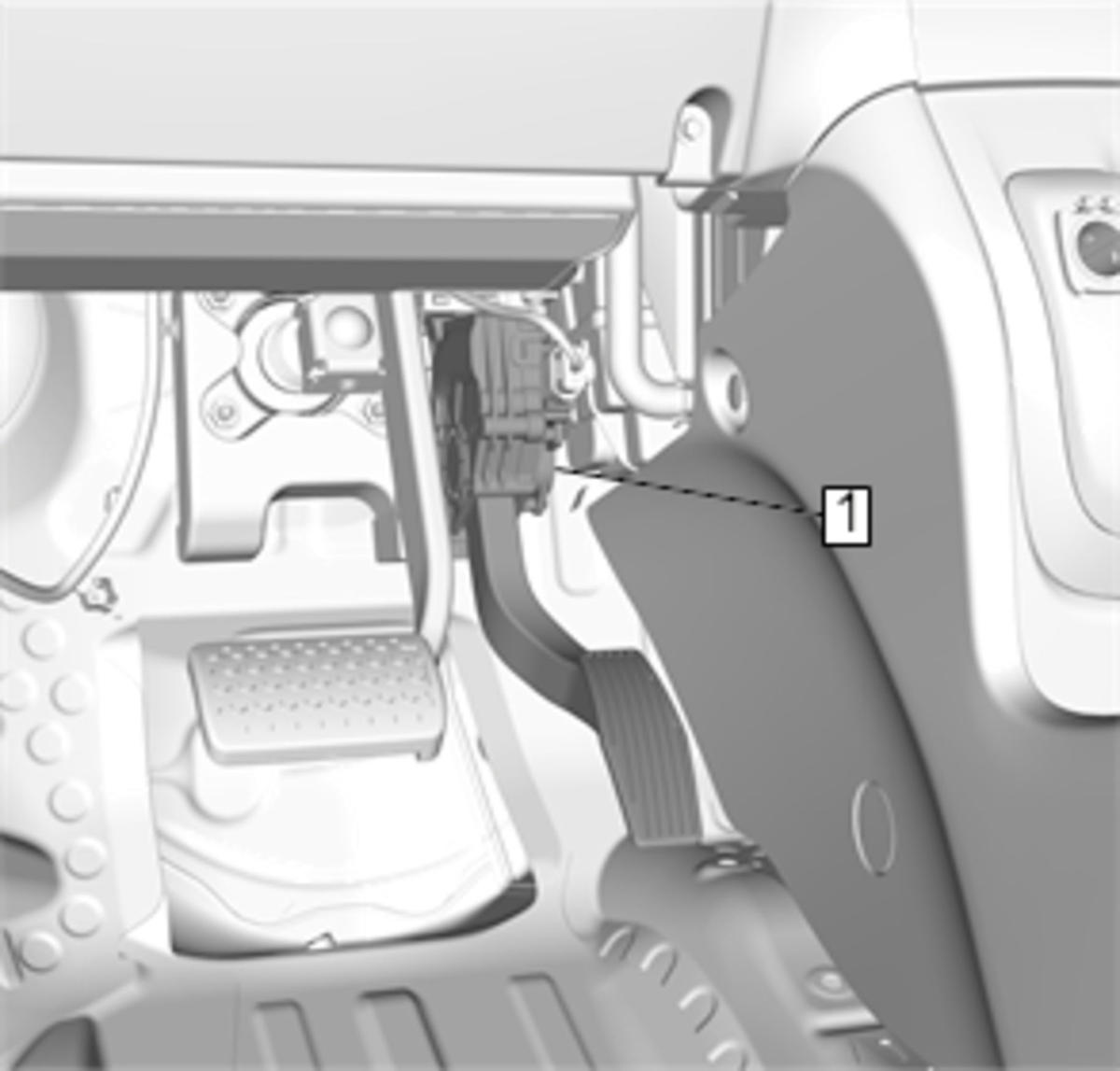

Accelerator Pedal Assembly (1) @ Vehicle - Install - Accelerator Pedal Assembly Replacement

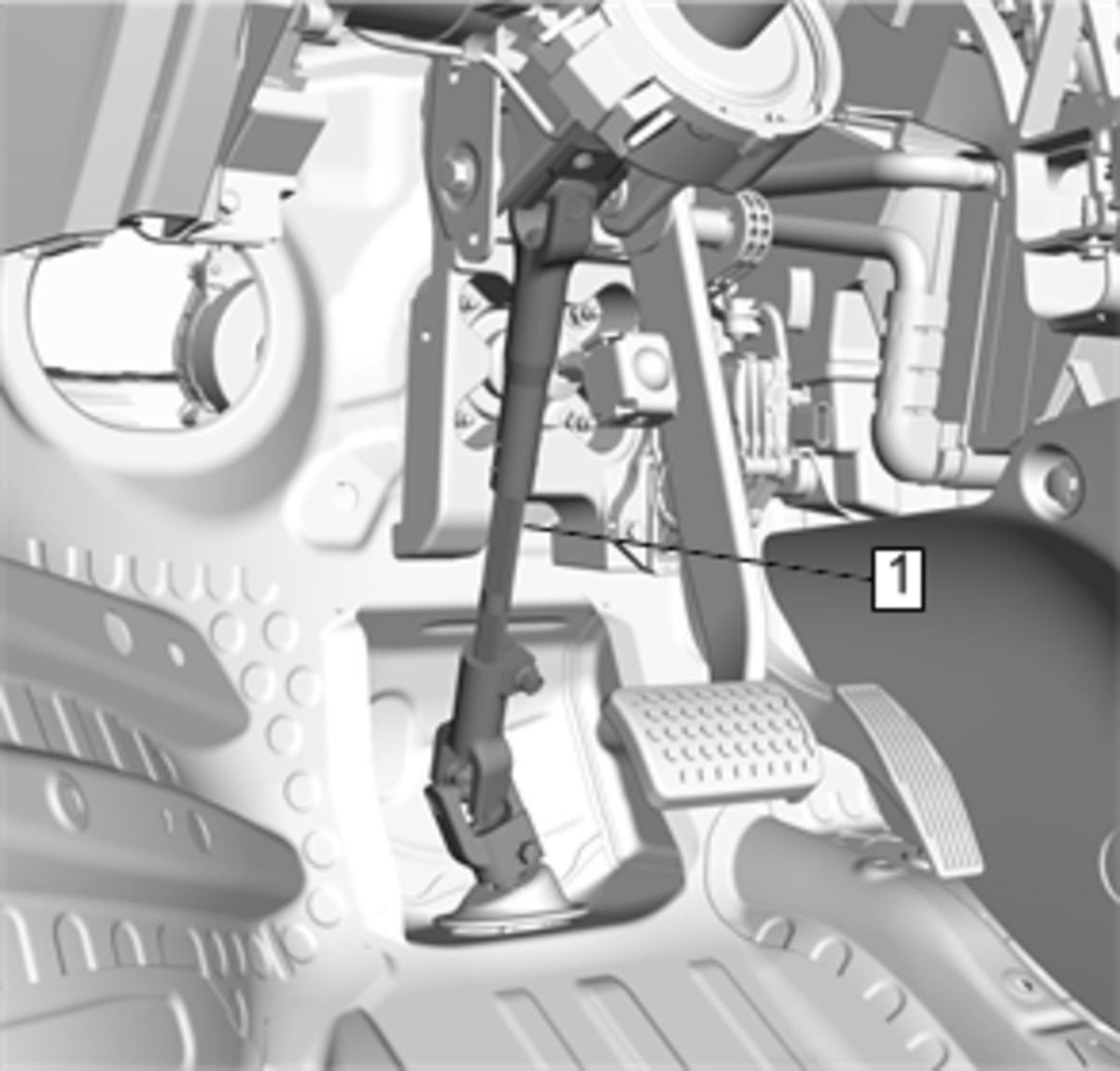

Intermediate Steering Shaft (1) - Install - Intermediate Steering Shaft Replacement

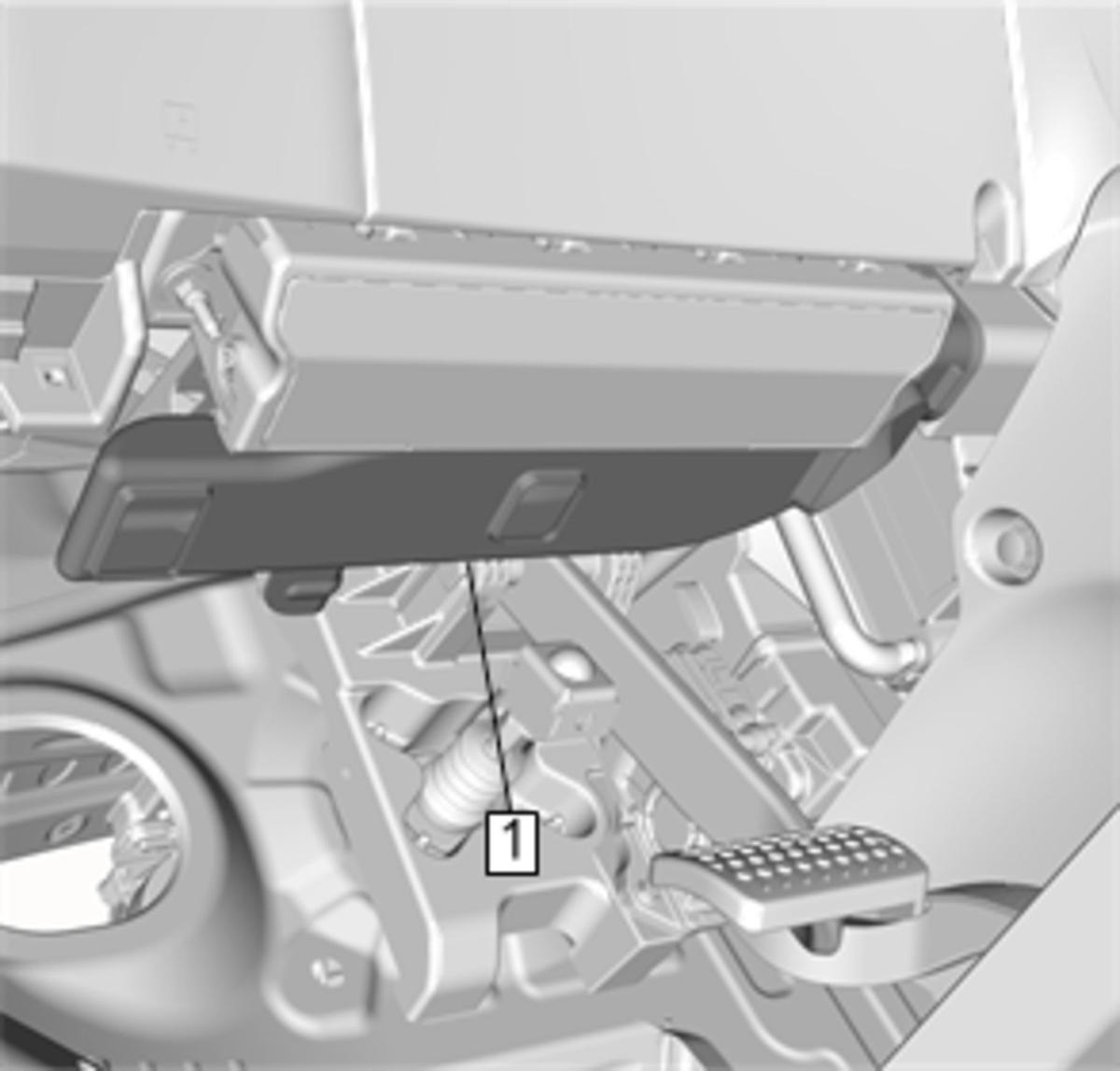

Floor Front Air Outlet Duct - Left Side (1) - Install - Floor Front Air Outlet Duct Replacement - Left Side
CAUTION:
Refer to Fastener Caution .
