Instrument Panel Harness Routing View - Front

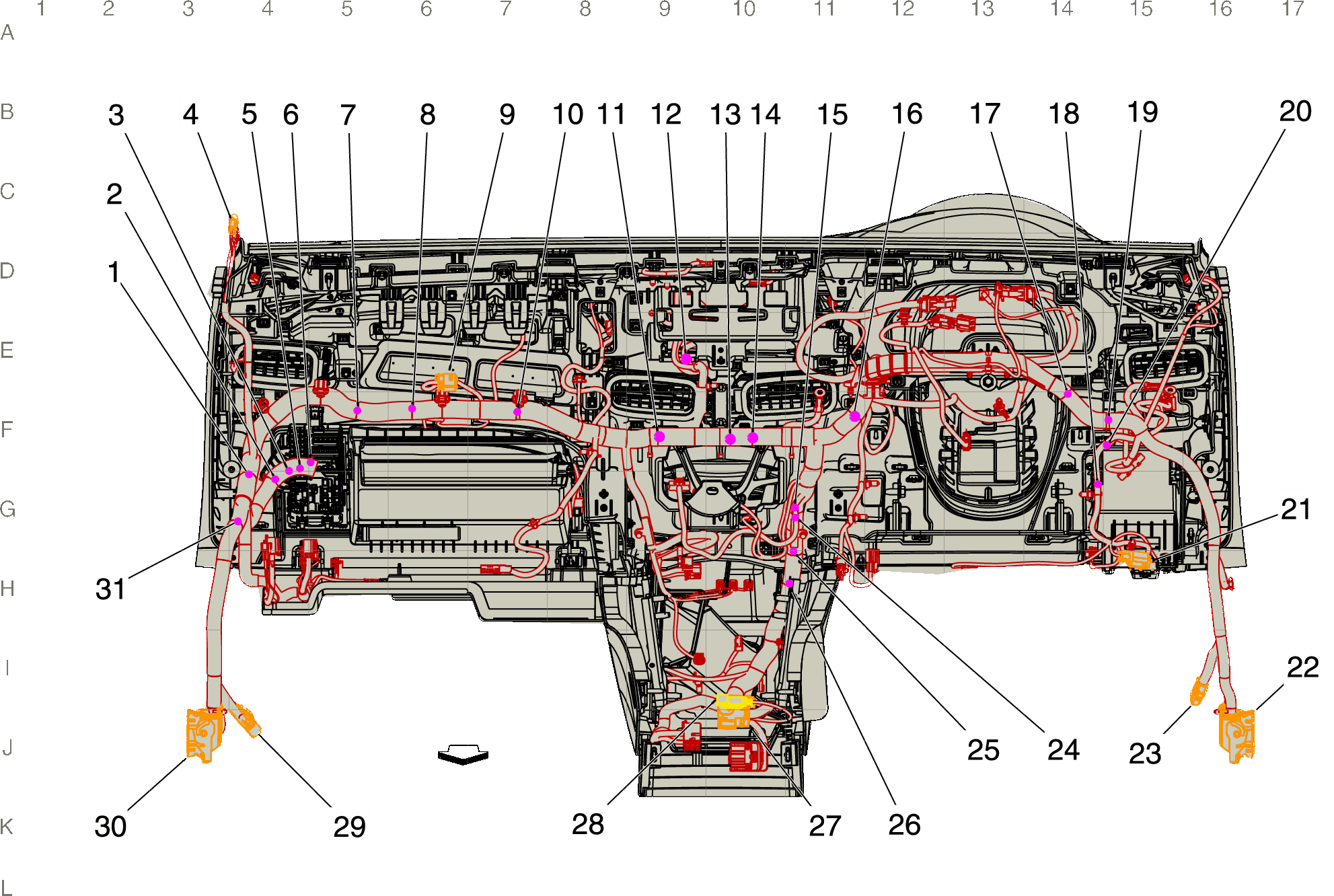

Fig 1: Instrument Panel Harness Routing View Front
GM4004282Courtesy of GENERAL MOTORS COMPANY
Items
J216 Instrument Panel Harness
J220 Instrument Panel Harness
J219 Instrument Panel Harness
X205 Antenna Cable Harness to Instrument Panel Harness X205 Antenna Cable Harness to Instrument Panel Harness (CV3)
J218 Instrument Panel Harness
J217 Instrument Panel Harness
J216 Instrument Panel Harness
J215 Instrument Panel Harness
X207 Instrument Panel Harness to Instrument Panel Harness (AUJ) X207 Instrument Panel Harness to Instrument Panel Harness (AUJ)
J214 Instrument Panel Harness
J207 Instrument Panel Harness
J206 Instrument Panel Harness (CJ4)
J205 Instrument Panel Harness
J204 Instrument Panel Harness
J208 Instrument Panel Harness
J210 Instrument Panel Harness
J203 Instrument Panel Harness
J200 Instrument Panel Harness
J202 Instrument Panel Harness
J201 Instrument Panel Harness
X235 Instrument Panel Harness to Instrument Panel Harness X235 Instrument Panel Harness to Instrument Panel Harness
X200 Instrument Panel Harness to Body Harness (Left) X200 Instrument Panel Harness to Body Harness
X204 Instrument Panel Harness to Body Harness X204 Instrument Panel Harness to Body Harness
J209 Instrument Panel Harness
J212 Instrument Panel Harness
J211 Instrument Panel Harness (CJ4)
X232 Floor Console Harness to Instrument Panel Harness X232 Floor Console Harness to Instrument Panel Harness
X233 Instrument Panel Harness to Floor Console Harness X233 Instrument Panel Harness to Floor Console Harness
X203 Instrument Panel Harness to Body Harness X203 Instrument Panel Harness to Body Harness
X202 Instrument Panel Harness to Body Harness (Right) X202 Instrument Panel Harness to Body Harness
J221 Instrument Panel Harness
