Installing the tank vent line with the pressure sensor

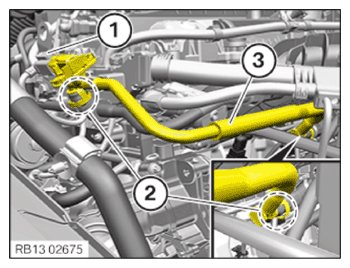

- Guide in and install the tank vent line (3) with the pressure sensor.
- Connect and lock the tank vent line (3)
with the pressure sensor in the marked areas (2)
.
The locks (2) must engage audibly.
- Connect connectors (1) and lock.
Follow-up work
- Refer to INSTALLING THE ALTERNATOR .
- Refer to INSTALLING THE LEFT AIR DUCT .
- Refer to INSTALLING FAN COWL .
- Refer to INSTALLING THE REAR TOP CROSS CONNECTION .
- Refer to INSTALLING MOUNT OF HOOD SEAL ON THE LEFT AND RIGHT .
- Refer to INSTALLING THE COVER PANEL OF THE ENGINE COMPARTMENT ON THE REAR LEFT AND RIGHT .
- Refer to INSTALLING FRONT-END STRUT ON LEFT AND RIGHT .
- Refer to INSTALLING FRONT CROSS CONNECTION .
- Refer to INSTALLING THE COVER IN THE ENGINE COMPARTMENT AT TOP LEFT AND RIGHT .
- Refer to INSTALLING FRONT UNDERBODY PROTECTION .
- Refer to ACTIVATING VEHICLE-SPECIFIC HIGH-VOLTAGE OR LOW-VOLTAGE VEHICLE ELECTRICAL SYSTEM .
