Removing the Head-Up Display
NOTE:
RISK OF DAMAGE
Electrostatic discharge .
Damage to or destruction of electrical components .
Electrostatic discharge .
Damage to or destruction of electrical components .
- Leave the electrical components in their original packaging until they are being installed. Only use the original packaging for returning the product. Always package removed components straight away.
- Read and comply with user information on using the associated special tool 12 7 060.
- Only tap the housings of electrical components. Do not tap pins or multi-pin connectors directly.
- Wear electrically conductive clothing and antistatic shoes (with ESD symbol).
- For additional information see: 61 35... NOTES ON ELECTROSTATIC DISCHARGE (ESD) PROTECTION
Preliminary work
- Refer to DEACTIVATING THE 48 V ELECTRICAL SYSTEM .
- Refer to DISCONNECTING THE NEGATIVE BATTERY CABLE OF THE SYSTEM BATTERY .
- Refer to REMOVING FOOTWELL TRIM PANEL ON THE RIGHT .
- Refer to REMOVING THE TRIM PANEL FOR PEDAL MECHANISM .
- Refer to REMOVING THE CENTER CONSOLE TRIM .
- Refer to REMOVING THE FRONT STORAGE COMPARTMENT .
- Refer to REMOVING THE REAR CENTER CONSOLE TRIM .
- Refer to REMOVING THE CENTER CONSOLE .
- Refer to REMOVING RIGHT GLOVE COMPARTMENT .
- Refer to REMOVING DECORATIVE STRIP ON DASHBOARD AT CENTER .
- Refer to REMOVING THE CENTRAL INFORMATION DISPLAY (CID) .
- Refer to REMOVING THE DECORATIVE STRIP ON THE RIGHT DASHBOARD .
- Refer to REMOVING THE RADIO OPERATING UNIT AND THE AIR CONDITIONING CONTROL PANEL .
- Refer to REMOVING HEAD UNIT .
- Refer to REMOVING THE DECORATIVE STRIP ON THE DASHBOARD ON THE LEFT .
- Refer to REMOVING LEFT FOLD-OUT COMPARTMENT .
- Refer to REMOVING A-PILLAR TRIM PANEL ON THE LEFT AND RIGHT .
- Refer to REMOVING THE SIDE PANEL ON THE RIGHT DASHBOARD .
- Refer to REMOVING THE SIDE PANEL ON THE LEFT DASHBOARD .
- Refer to REMOVING THE LIGHT OPERATING UNIT .
- Refer to REMOVING AIRBAG UNIT OF THE M SPORTS STEERING WHEEL .
- Refer to REMOVING STEERING COLUMN SHROUD LOWER SECTION .
- Refer to REMOVING STEERING COLUMN SHROUD UPPER SECTION .
- Refer to REMOVING THE STEERING COLUMN SWITCH CLUSTER (SZL) .
- Refer to REMOVING THE INSTRUMENT CLUSTER (KOMBI) .
- Refer to REMOVING INSTRUMENT PANEL TRIM .

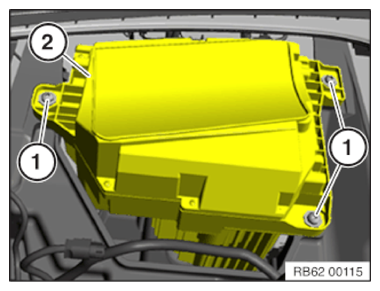

- Loosen screws (1) .
- Remove head-up display (2) from support.
- Unlock associated cable and disconnect.
