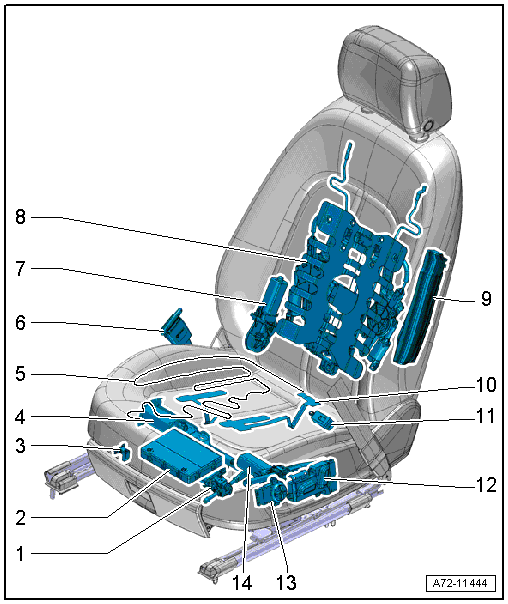

Component Locations Overview - Electric And Electronic Components, Standard Seat/Sport Seat/Super Sport Seat (Power)
WARNING: This page does not describe the selected car, but rather 9 other vehicles, including the 2015 Audi S7, 2015 Audi RS 7, 2015 Audi A7 Quattro, 2014 Audi S7, and 2014 Audi RS 7. However, it is still accessible from the selected car via links, so may be relevant.
- Driver Seat Angle Adjustment Motor -V243-
- Front passenger side: Front Passenger Seat Angle Adjustment Motor -V244-
- Overview. Refer to OVERVIEW - SEAT PAN, SEAT ANGLE ADJUSTER .
- Memory Seat/Steering Column Adjustment Control Module -J136-
- Front passenger side: Front Passenger Memory Seat Control Module -J521-
- Overview. Refer to OVERVIEW - SEAT PAN, FRONT SEAT CONTROL MODULE .
Left Front Seat Ventilation Control Module -J800-
- Front passenger side: Right Front Seat Ventilation Control Module -J799-
- Overview. Refer to OVERVIEW - SEAT PAN, FRONT SEAT CONTROL MODULE .
- Driver Seat Position Sensor -G553-
- Front passenger side: Front Passenger Seat Position Sensor -G554-
- Overview. Refer to OVERVIEW - SEAT POSITION SENSOR .
- Driver Seat Forward/Back Adjustment Motor -V28-
- Front passenger side: Front Passenger Seat Forward/Back Adjustment Motor -V31-
- Integrated in the lower seat frame; replace if the lower seat frame is faulty. Refer to LOWER SEAT FRAME/FORWARD/BACK ADJUSTMENT MOTOR, REMOVING AND INSTALLING
- Driver Seat Heating Element -Z6- /Driver Backrest Heating Element -Z7-
- Front passenger side: Front Passenger Seat Heating Element -Z8- /Front Passenger Backrest Heating Element -Z9-
- Equipment levels
- Heating element, removing and installing. Refer to DRIVER/FRONT PASSENGER SEAT HEATING ELEMENT -Z6- / -Z8-, REMOVING AND INSTALLING, STANDARD SEAT (MANUAL/POWER) and DRIVER/FRONT PASSENGER BACKREST HEATING ELEMENT -Z7- / -Z9-, REMOVING AND INSTALLING, STANDARD SEAT/SPORT SEAT (MANUAL/POWER) .
- Driver Seat Belt Switch -E24-
- Front passenger side: Front Passenger Seat Belt Switch -E25-
- Removing and installing. Refer to FRONT SEAT BELT LATCH, REMOVING AND INSTALLING .
- Driver Backrest Adjustment Motor -V45-
- Front passenger side: Front Passenger Backrest Adjustment Motor -V46-
- Overview. Refer to OVERVIEW - FRONT BACKREST, BACKREST ADJUSTER .
- Lumbar Support
- Driver side with Driver Seat Lumbar Support Curvature Adjustment Motor -V125- /Driver Seat Lumbar Support Height Adjustment Motor -V129-
- Front passenger side with Front Passenger Seat Lumbar Support Curvature Adjustment Motor -V126- /Front Passenger Seat Lumbar Support Height Adjustment Motor -V130-
- Overview. Refer to OVERVIEW - FRONT BACKREST, LUMBAR SUPPORT .
- Front Side Airbag
- Driver side: with the Driver Thorax Airbag Igniter -N199-
- Front passenger side: with Front Passenger Thorax Airbag Igniter -N200-WARNING:
Follow all Safety Precautions when working with pyrotechnic components. Refer to PYROTECHNIC COMPONENTS SAFETY PRECAUTIONS .
- Overview. Refer to OVERVIEW - FRONT SIDE AIRBAG, STANDARD SEAT/SPORT SEAT/SUPER SPORT SEAT .
- Front Passenger Seat Occupant Sensor -G128-
- Market-specific: Passenger Occupant Detection System Pressure Sensor -G452-
- Vehicles version front passenger side only
- Removing and installing. Refer to Front Passenger Seat Occupied Sensor -G128-, REMOVING AND INSTALLING .
- Versions with seat occupied sensor for passenger airbag deactivation, removing and installing. Refer to PASSENGER OCCUPANT DETECTION SYSTEM, REMOVING AND INSTALLING .
- Left Rear Footwell Lamp -W45-
- Right: Right Rear Footwell Lamp -W46-
- Removing and Installing. Refer to REAR FOOTWELL LAMP .
- Driver Seat Adjustment Control Head -E470-
- Front passenger side: Front Passenger Seat Adjustment Control Head -E471-
- Overview. Refer to OVERVIEW - SEAT PAN, SEAT ADJUSTMENT ACTUATOR/SWITCH .
- Driver Seat Lumbar Support Adjustment Switch -E176-
- Front passenger side: Front Passenger Seat Lumbar Support Adjustment Switch -E177-
- Overview. Refer to OVERVIEW - SEAT PAN, SEAT ADJUSTMENT ACTUATOR/SWITCH .
- Driver Seat Height Adjustment Motor -V245-
- Front passenger side: Front Passenger Seat Height Adjustment Motor -V246-
- Overview. Refer to OVERVIEW - SEAT PAN SEAT HEIGHT ADJUSTMENT .
