Component Location Overview - Seat Belts And Attaching Points
WARNING: This page does not describe the selected car, but rather 9 other vehicles, including the 2018 Audi S6, 2018 Audi A6 Quattro, 2018 Audi A6, 2017 Audi S6, and 2017 Audi A6 Quattro. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:

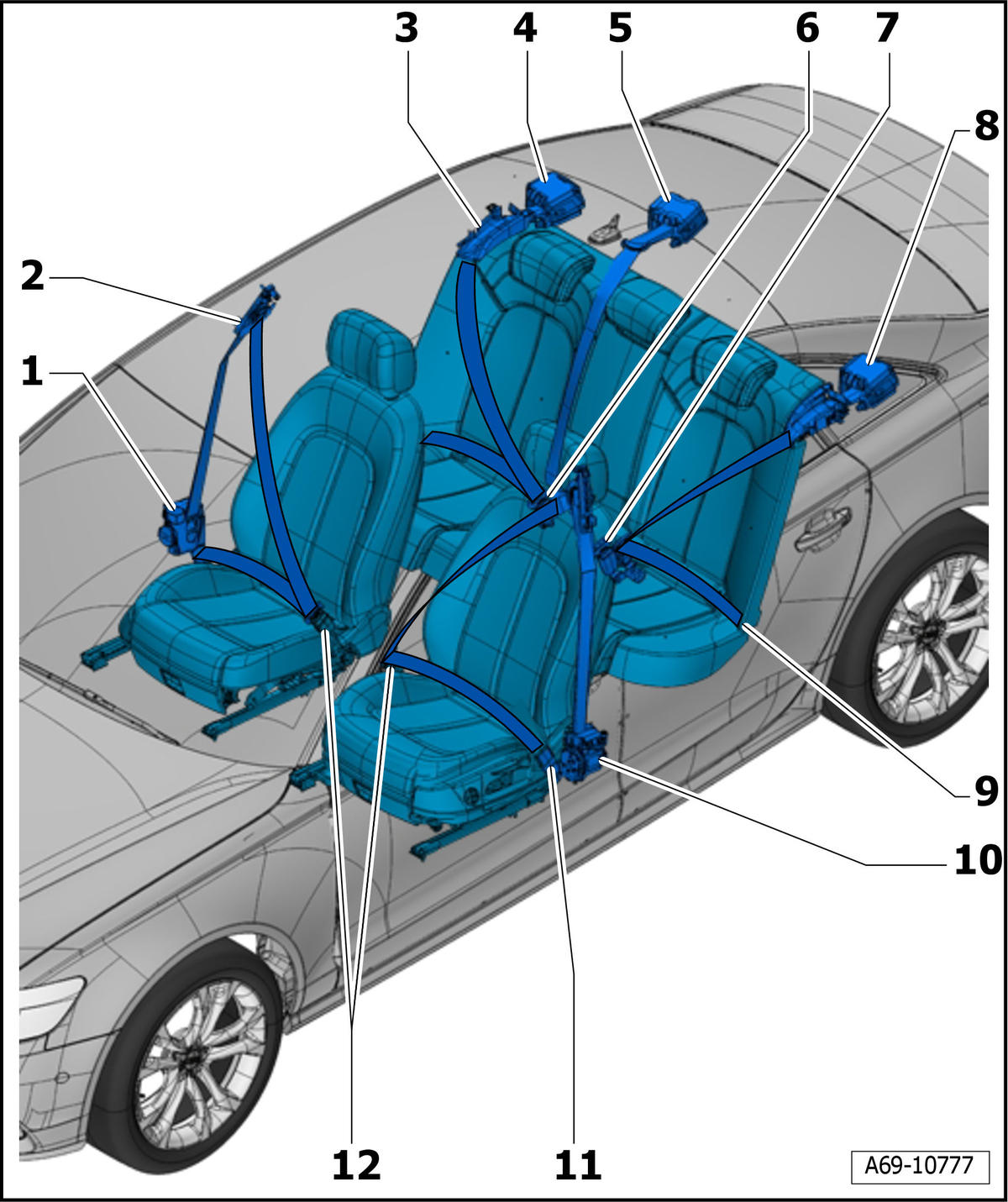

In the illustration, seat belts in a sedan model with a fixed backrest is shown.
- Automatic Belt Retractor
- For the front three-point seat belt
- With Front Passenger Seat Belt Tensioner Igniter 1 -N154-, Right Front Seat Belt Tensioner Control Module -J855- and Front Passenger Belt Force Limiter -G552-
- Overview. Refer to OVERVIEW - FRONT THREE-POINT SEAT BELT .
- Seat Belt Height Adjuster
- Overview. Refer to OVERVIEW - FRONT THREE-POINT SEAT BELT .
- Rear Outside Belt Guide
- Removing and installing. Refer to REAR SEAT BELT GUIDE, REMOVING AND INSTALLING .
- Automatic Belt Retractor
- For rear outer three-point seat belt
- Market-specific: with Passenger Side Rear Seat Belt Tensioner Igniter -N197-
- Overview. Refer to OVERVIEW - REAR OUTER THREE-POINT SEAT BELT .
- Automatic Belt Retractor
- For the rear three-point seat belt in the center
- Only with 3-person rear seat
- Market-specific: with Center Rear Seat Belt Tensioner Igniter -N198-
Vehicles with:
- For fixed backrest
- For folding backrest
- Overview. Refer to OVERVIEW - REAR CENTER THREE-POINT SEAT BELT .
- Rear Belt Anchor in the Center with rear Belt Latch
- Only with 3-person rear seat
- Assembly Overview. Refer to OVERVIEW - REAR CENTER THREE-POINT SEAT BELT , and OVERVIEW - REAR SEAT BELT LATCH .
- Rear Seat Belt Latch
- Overview. Refer to OVERVIEW - REAR SEAT BELT LATCH .
- Automatic Belt Retractor
- For rear outer three-point seat belt
- Market-specific: with Driver Side Rear Seat Belt Tensioner Igniter -N196-
- Overview. Refer to OVERVIEW - REAR OUTER THREE-POINT SEAT BELT .
- Outer Rear Belt End Fitting
- Overview. Refer to OVERVIEW - REAR OUTER THREE-POINT SEAT BELT .
- Automatic Belt Retractor
- For the front three-point seat belt
- With Driver Seat Belt Tensioner Igniter 1 -N153-, Left Front Seat Belt Tensioner Control Module -J854- and Driver Belt Force Limiter -G551-
- Overview. Refer to OVERVIEW - FRONT THREE-POINT SEAT BELT .
- Front Belt End Fitting
- Overview. Refer to OVERVIEW - FRONT THREE-POINT SEAT BELT .
- Front Seat Belt Latch
- Overview. Refer to OVERVIEW - FRONT SEAT BELT LATCH .
