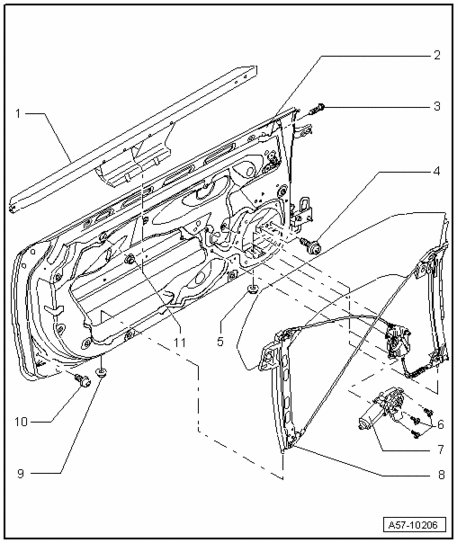

Window regulator - assembly overview
WARNING: This page does not describe the selected car, but rather 14 other vehicles, including the 2009 Audi S4, 2009 Audi A4, 2008 Audi S4, 2008 Audi RS 4, and 2008 Audi A4. However, it is still accessible from the selected car via links, so may be relevant.
1 - Side impact member
- Removing → Side impact absorber, removing and installing .
2 - Front door
- Removing → Door, removing and installing .
- Adjusting → Front door, adjusting .
- Panel gap dimensions Panel gap dimensions .
3 - Screw
- 8 Nm
- Qty. 2
4 - Screw
- For impact member
- 30 Nm
5 - Nut
- For window regulator
- 8 Nm
6 - Screw
- 4 Nm
- 3x
7 - Window regulator motor
- Removing and installing → Motor for window regulator, removing and installing .
8 - Window regulator
- Removing → Window regulator, removing and installing .
- Basic setting → Window regulator, basic setting .
9 - Nut
- For window regulator
- 8 Nm
10 - Screw
- For impact member
- 30 Nm
11 - Nut
- For window regulator
- 8 Nm
