Overview - Differential
WARNING: This page is about a different variant/trim than selected.
NOTE:
To install, heat the bearing inner races/tapered roller bearing to approximately 100 °C (212 °F) with Inductive Heater :VAS6414 . Wear protective gloves.
Replace both tapered roller bearings together.
Adjust the differential when replacing the tapered roller bearing, differential housing, transmission housing or clutch housing. Refer to DIFFERENTIAL, ADJUSTING .
The items -7 to 11- are no longer individual replacement parts on some transmissions.

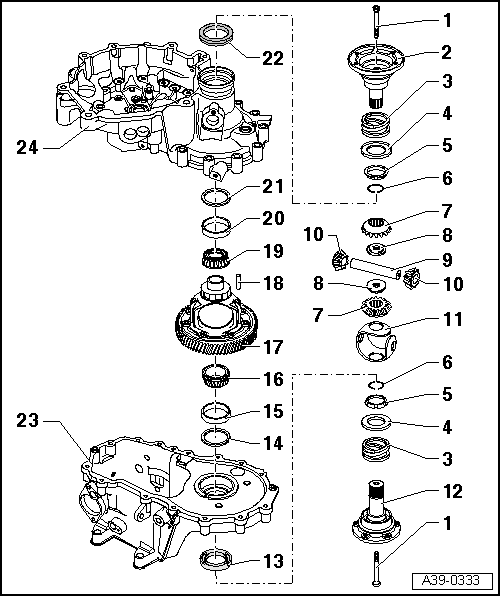

- Bolt
- 25 Nm
- Install with the threaded piece. Refer to -item ) Threaded Piece-.
- Right Flange Shaft
- Flange Shaft Pressure Spring
- Installed behind the flange shafts
- Thrust Washer
- Installed position: shoulder faces the pressure spring
- Tapered Ring
- Installed position: ball toward the differential housing
- Circlip
- Holds the tapered ring, the thrust washer and the pressure spring when the flange shaft is removed
- Large Differential Bevel Gear
- Installing. Refer to Installing Differential Bevel Gears .
- Threaded Piece
- Installing. Refer to Installing Differential Bevel Gears .
- Differential Bevel Gear Axle
- shear off roll pin, refer to -item ) Adapter Sleeve- to remove. Refer to Spring Pin Without Surrounding Groove
- Installing. Refer to Installing Differential Bevel Gears .
- Small Differential Bevel Gear
- Installing. Refer to Installing Differential Bevel Gears .
- Thrust Washer Union
- Install with transmission fluid
- Left Flange Shaft
- Seal
- For the left flange shaft
- Replace with transmission installed. Refer to LEFT SEAL, REPLACING
- Outer Race/Tapered Roller Bearing
- Removing. Refer to Removing Outer Race/Tapered Roller Bearing .
- Installing. Refer to Installing Outer Race/Tapered Roller Bearing .
- Inner Race / Tapered Roller Bearing
- Removing. Refer to Removing The Bearing Inner Race/Taper Roller Bearing .
- Installing. Refer to Installing The Bearing Inner Race/Taper Roller Bearing .
- Differential
- On some transmissions only available as a replacement part together with the removed differential bevel gear.
- Allocation of the differential to the adapter sleeve. Refer to Differential Housing Allocation .
- Adapter Sleeve
- To secure the differential bevel gear axle
- Removing. Refer to Spring Pin Without Surrounding Groove or Removing The Spring Pin
- Installing. Refer to Installing The Spring Pin .
- Inner Race / Tapered Roller Bearing
- Removing. Refer to Removing The Bearing Inner Race/Taper Roller Bearing .
- Installing. Refer to Installing The Bearing Inner Race/Taper Roller Bearing .
- Outer Race/Tapered Roller Bearing
- Removing. Refer to Removing Outer Race/Tapered Roller Bearing .
- Installing. Refer to Installing Outer Race/Tapered Roller Bearing .
- Shim
- For the differential
- Selecting thickness. Refer to DIFFERENTIAL, ADJUSTING .
- Seal
- For the right flange shaft
- Replace with transmission installed. Refer to RIGHT SEAL, REPLACING
- Clutch Housing
- Servicing. Refer to TRANSMISSION HOUSING AND CLUTCH HOUSING .
- Transmission Housing
- Servicing. Refer to TRANSMISSION HOUSING AND CLUTCH HOUSING .
