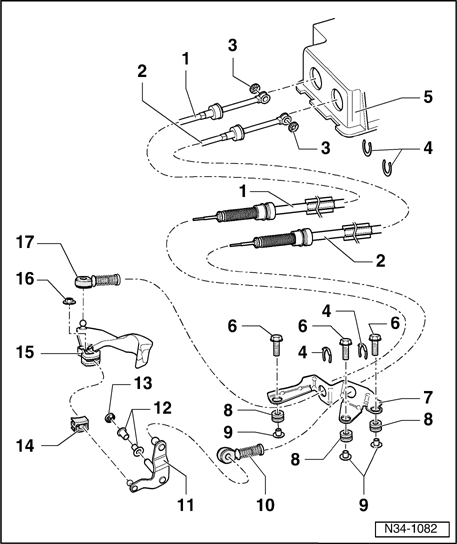

Selector Cables, Assembly Overview: Notes
NOTE:
Lubricate all mountings and sliding surfaces with Polyurea grease Part No. G 000 450 02.
1 - Gear selector cable
- Press onto gear shift guide
- Installed position. Refer to Installed position of gear selector mechanism
2 - Gate selector cable
- On relay lever
- Installed position. Refer to Installed position of gear selector mechanism
3 - Circlip
4 - Circlip
- Do not damage cables when removing
5 - Shift housing
6 - Hex bolt, 25 Nm
- For support bracket
7 - Support bracket
8 - Bushing
- Support bracket mounting to transmission
9 - Distance piece
10 - Cable locking mechanism
- For gate selector cable to relay lever
- Replace after removing from relay lever item 11
- From 01.01 with holes
- Not necessary to be replaced
- Secured with securing clip
- Removing and installing. Refer to Gear selector mechanism, removing and installing
11 - Relay lever
- Installed position. Refer to Installed position of transmission selector lever/relay lever
12 - Bushing
13 - Circlip
14 - Shoe
15 - Transmission selector lever
- With balance weight
- Install so that master spline aligns with selector shaft
- After installing adjust gear selector mechanism. Refer to Gear selector mechanism, adjusting
- Installed position. Refer to Installed position of transmission selector lever/relay lever
- Always replace
16 - Hex nut, 20 Nm
- Self-locking
- Always replace
17 - Cable locking mechanism
- For gear selector cable to gear selector lever
- Replace after removing from transmission selector lever item 15
- From 01.01 with holes
- Not necessary to be replaced
- Secured with securing clip
- Removing and installing. Refer to Gear selector mechanism, removing and installing
