Installation [10/2022 - ]: Procedure
WARNING: This page is about a different variant/trim than selected.

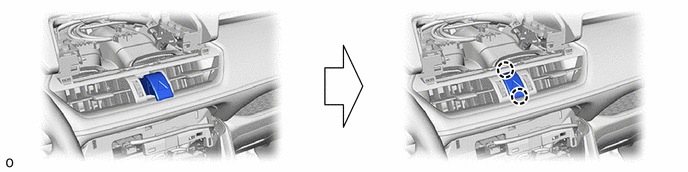

- INSTALL HAZARD WARNING SIGNAL SWITCH ASSEMBLY
- INSTALL DCM (TELEMATICS TRANSCEIVER) WITH BRACKET
Refer to PROCEDURE - Step 6
- INSTALL LOWER CENTER INSTRUMENT PANEL FINISH PANEL
Refer to PROCEDURE - Step 27
- INSTALL AIR CONDITIONING CONTROL ASSEMBLY
Refer to PROCEDURE - Step 1
- INSTALL CONSOLE BOX ASSEMBLY
Refer to INSTALLATION [12/2021 - ]
- INSTALL RADIO AND DISPLAY RECEIVER ASSEMBLY
Refer to PROCEDURE - Step 4
- INSTALL CENTER UPPER INSTRUMENT CLUSTER FINISH PANEL
Refer to PROCEDURE - Step 33
- CONNECT CABLE TO NEGATIVE AUXILIARY BATTERY TERMINAL
- for A25A-FKS:
Refer to PROCEDURE - Step 2 [11/2018 - 10/2023] , or refer to PROCEDURE - Step 2 [10/2023 - ]
- for A25A-FXS:
Refer to PROCEDURE - Step 2
NOTE:When disconnecting the cable, some systems need to be initialized after the cable is reconnected.
Refer to INITIALIZATION [10/2022 - 10/2023] , or refer to INITIALIZATION [10/2023 - ]
- for A25A-FKS:
- INSTALL BATTERY HOLE COVER (for HV Model)
Refer to PROCEDURE - Step 3
- INSTALL REAR NO. 2 FLOOR BOARD (for HV Model)
Refer to PROCEDURE - Step 4
- INSTALL DECK BOARD ASSEMBLY (for HV Model)
Refer to PROCEDURE - Step 5
- PERFORM SYSTEM INITIALIZATION AND CALIBRATION
Refer to REMOVAL [10/2022 - 10/2023] , or refer to REMOVAL [10/2023 - ]
