Installation [08/2015 - ]: Procedure
- INSTALL TRANSFER ASSEMBLY
- Install the transfer assembly with the 8 bolts.
Torque: 40 N*m (408 kgf*cm, 30 ft.*lbf)
NOTE:Take care not to damage the adaptor oil seal with the transfer input shaft spline.

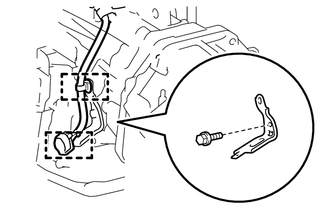

- Install the bracket with the bolt.
Torque: 29 N*m (296 kgf*cm, 21 ft.*lbf)
- Attach the 2 clamps.

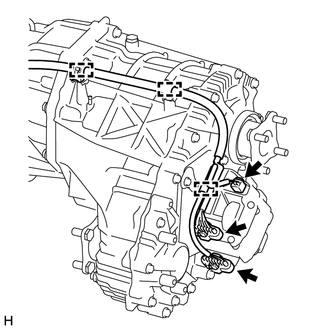

- w/ Temperature Sensor:
Connect the 3 connectors and attach the 3 clamps.

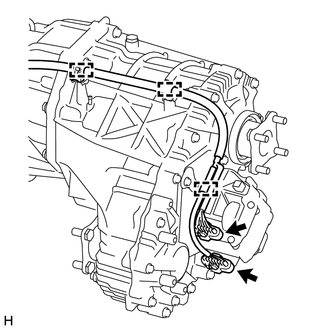

- w/o Temperature Sensor:
Connect the 2 connectors and attach the 3 clamps.
- Connect the transfer breather hose subassembly and attach the 2 clamps.
- Install the transfer assembly with the 8 bolts.
- INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR
Refer to PROCEDURE - Step 7
- INSTALL NO. 2 FRAME CROSSMEMBER SUBASSEMBLY
Refer to PROCEDURE - Step 8

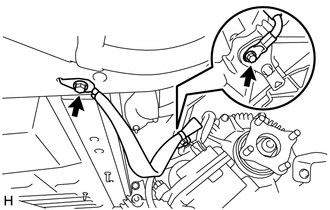

- INSTALL GROUND WIRE
- CONNECT OIL COOLER TUBE
Refer to PROCEDURE - Step 10
- INSTALL FRONT EXHAUST PIPE ASSEMBLY
(Refer to INSTALLATION [08/2015 - ] )
- INSTALL PROPELLER SHAFT ASSEMBLY
(Refer to INSTALLATION [08/2015 - ] )
- INSTALL FRONT PROPELLER SHAFT ASSEMBLY
(Refer to INSTALLATION [08/2015 - ] )
- CONNECT FLOOR SHIFT GEAR SHIFTING ROD SUBASSEMBLY
Refer to PROCEDURE - Step 14
- INSTALL OIL PAN PROTECTOR ASSEMBLY
Refer to PROCEDURE - Step 31
- ADD TRANSFER OIL
(See step 2)
- CHECK FOR TRANSFER OIL LEAK
- INSTALL NO. 2 ENGINE UNDER COVER
Refer to PROCEDURE - Step 48
- INSTALL NO. 1 ENGINE UNDER COVER SUBASSEMBLY
Refer to PROCEDURE - Step 49
- INSTALL FRONT FENDER SPLASH SHIELD SUBASSEMBLY LH
Refer to PROCEDURE - Step 14
- INSTALL FRONT FENDER SPLASH SHIELD SUBASSEMBLY RH
Refer to PROCEDURE - Step 15
