Removal [02/2017 - 08/2020]: Procedure
- PRECAUTION NOTE:
After turning the ignition switch off, waiting time may be required before disconnecting the cable from the negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative (-) battery terminal notices before proceeding with work.
Refer to PRECAUTION [02/2017 - 05/2018] , or refer to PRECAUTION [05/2018 - ]
- DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
Refer to PROCEDURE - Step 2
NOTE:When disconnecting the cable, some systems need to be initialized after the cable is reconnected.
Refer to INITIALIZATION [02/2017 - 10/2017] , or refer to INITIALIZATION [10/2017 - 05/2018] , or refer to INITIALIZATION [05/2018 - 09/2019] , or refer to INITIALIZATION [09/2019 - 08/2020]
- REMOVE INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 22 [02/2017 - 10/2017] , or refer to PROCEDURE - Step 22 [10/2017 - 05/2018] , or refer to PROCEDURE - Step 22L [05/2018 - 09/2019] , or refer to PROCEDURE - Step 22 [09/2019 - 08/2020]
- REMOVE INSTRUMENT CLUSTER FINISH PANEL GARNISH ASSEMBLY
Refer to PROCEDURE - Step 4 [02/2017 - 10/2017] , or refer to PROCEDURE - Step 4 [10/2017 - 09/2019] , or refer to PROCEDURE - Step 4 [09/2019 - ]
- REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY
Refer to PROCEDURE - Step 23 [02/2017 - 10/2017] , or refer to PROCEDURE - Step 23 [10/2017 - 05/2018] , or refer to PROCEDURE - Step 23 [05/2018 - 09/2019] , or refer to PROCEDURE - Step 23 [09/2019 - 08/2020]
- REMOVE NO. 2 INSTRUMENT PANEL GARNISH SUB-ASSEMBLY
Refer to PROCEDURE - Step 24 [02/2017 - 10/2017] , or refer to PROCEDURE - Step 24 [10/2017 - 05/2018] , or refer to PROCEDURE - Step 24 [05/2018 - 09/2019] , or refer to PROCEDURE - Step 24 [09/2019 - 08/2020]

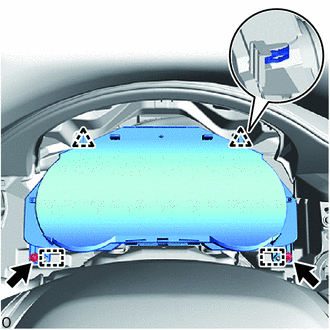

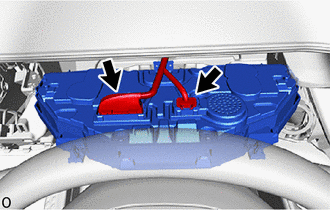

- REMOVE COMBINATION METER ASSEMBLY
