Remove/Install Center Console - AR68.20-P-2000SR
MODEL 453
MODIFICATION NOTES
| 04.08.2016 | Document concerning armrest on center console revised. |
Shown on Model 453.3 with transmission 700.122 and code J58 (Center console with drawer)
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||

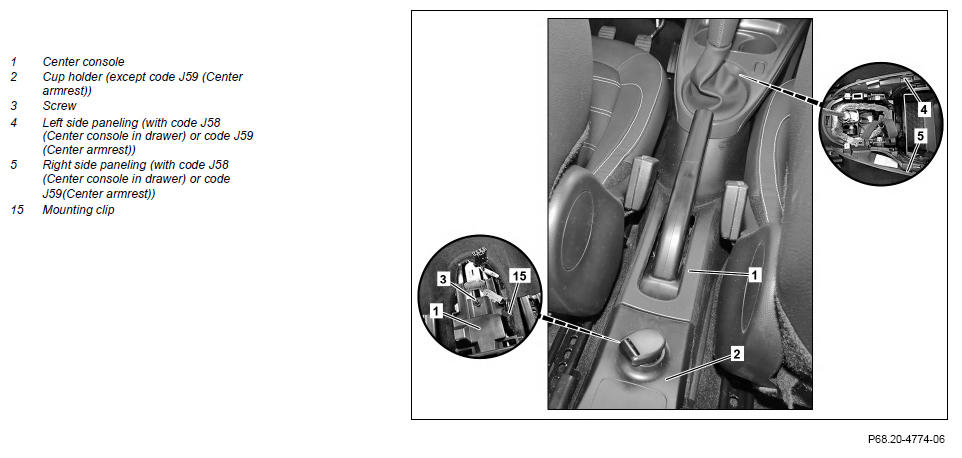

| 1 | Remove front cover on center console (1) | AR68.20-P-2350SR | |
| 2 | Move driver seat towards the front | ||
| 3 | Fold driver seat backrest toward front | Model 453.3/4 | |
| 4 | Unscrew bolt on cup holder (2) | Model 453 except code J59 (Center armrest) |
|
| 5.1 | Remove armrest on center console (1) | Model 453 with code J59 (Center armrest) |
AR68.20-P-2026SR |
| 5.2 | Unclip cup holder (2) upward and disconnect electrical connector | Model 453 except code J59 (Center armrest) |
|
| 6 | Unclip retaining clips (15) on wiring harness from center console (1) | ||
| 7 | Unscrew screw/bolt (3) | ||
| 8 | Move driver's and passenger seat toward rear | ||
| 9 | Fold backrest on driver and passenger seat toward rear | Model 453.3/4 | |
| 10 | Move selector lever to park position | Model 453 with transmission 700.41 |
|
| 11 | Pull parking brake lever up to seventh catch | ||
| 12 | Unclip left side paneling (4) and right side paneling (5) from center console (1) | Model 453 with code J58 (Center console with drawer) Model 453 with code J59 (Center armrest) |
|
| 13 | Unlock center console (1) at front and remove | ||
| 14 | Install in the reverse order |
