Remove/install sidebag sensor - AR91.60-P-0710EW
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212, 218

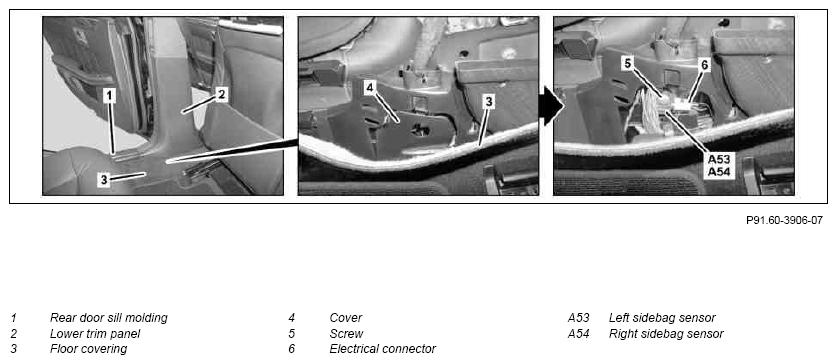

Shown on model 212
| Remove/install | |||
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| 1 | Adjust front seat to foremost position | ||
| 2 | Disconnect ground line of battery | AR54.10-P-0003EW | |
| 3.1 | Remove rear door sill (1) | MODEL 212 | |
| AR68.30-P-4100EW | |||
| 3.2 | Remove rear door sill (1) | Model 218 | |
| 4 | Remove lower trim (2) on B-pillar | ||
| 5 | Release floor covering (3) beneath the B-pillar until the cover (4) is accessible | ||
| 6 | Open cover (4) on cable duct | ||
| 7 | Remove bolt (5) from left sidebag sensor (A53) or right sidebag sensor (A54) | BA91.60-P-1010-01M | |
| 8 | Remove left sidebag sensor (A53) or right sidebag sensor (A54) and disconnect electrical connector (6) | ||
| 9 | Install in the reverse order |
AIRBAG
| Number | Designation | MODEL 212 | MODEL 218 | |
|---|---|---|---|---|
| BA91.60-P-1010-01M | Screw, sidebag and windowbag sensor to B-pillar | Nm | 8 | 9 |
