Remove/install rear seat belts - AR91.40-P-0681ES
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212.2
| Remove/install | |||
| Risk of injury Injuries may result when performing testing or repair work on airbag or emergency tensioning retractor units | Store airbag units with deployment side facing up; do not expose to temperatures greater than 100 °C. When working on these units, disconnect the power supply. | AS91.00-Z-0001-01A | |
| Risk of injury caused by release of spring in the automatic belt retractor is released. | Never disassemble automatic belt retractors. | AS91.00-Z-0002-01A | |
| Notes on performing repair, body work and welding on vehicles with airbags or emergency tensioning retractor units | AH91.00-P-0002-01M | ||
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Assessment of airbag and emergency tensioning retractor units in accident vehicles | AH91.00-P-0006-01B | ||
| Legal regulations on handling and storing airbags and emergency tensioning retractor units | AH91.00-P-0004-01A | ||
| 1 | Disconnect ground line of battery | AR54.10-P-0003EW | |
| 2 | Remove trim from C-pillar | AR68.30-P-4490ES | |

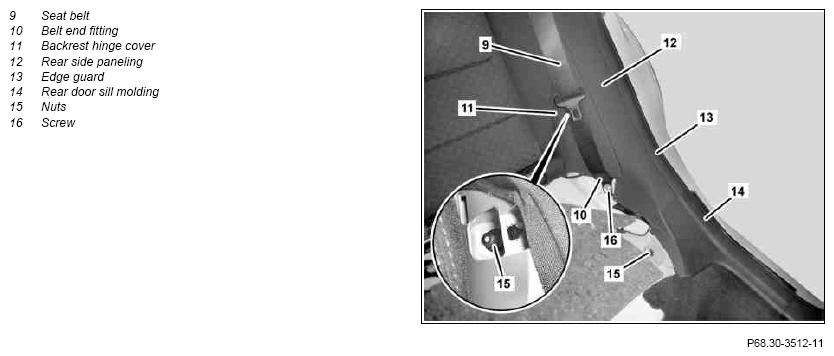

| 3 | Remove screw/bolt (16) at belt end fitting (10) of seat belt (9) | ||
| *BA91.40-P-1014-01Q | |||
| 4 | Remove rear door sill (14) | AR68.30-P-4100EW | |
| 5 | Remove backrest hinge cover (11) | |
|
| 6 | Unscrew nuts (15) | ||
| 7 | Detach edge guard (13) in area of rear side paneling | ||
| 8 | Remove cover of rear backrest release | ||
| 9 | Remove rear side paneling (12) | ||

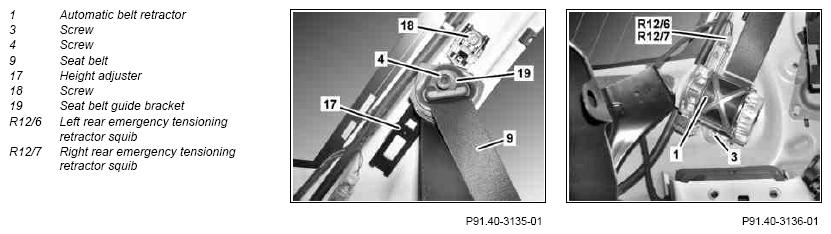

| 10 | Remove screw/bolt (4) at height adjuster (17) | *BA91.40-P-1011-01Q | |
| 11 | Remove screw/bolt at automatic belt retractor of seat belt for folding bench seat in cargo area | On vehicles with code (844) Folding bench seat in cargo area, opposite direction of travel | |
| *BA91.40-P-1007-01Q | |||

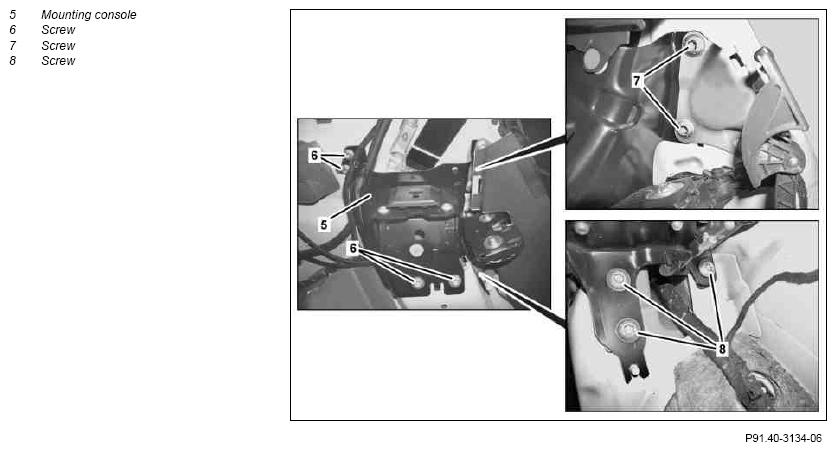

| 12 | Remove screws/bolts (6, 7, 8) at mounting console (5) | *BA91.40-P-1016-01Q | |
| 13 | Unhook mounting console (5) | ||
| 14 | Detach electrical connector at left rear emergency tensioning retractor squib (R12/6) or right rear emergency tensioning retractor squib (R12/7) at automatic belt retractor (1) | ||
| 15 | Remove screw/bolt (3) from automatic belt retractor (1) | *BA91.40-P-1007-01Q | |
| 16 | Remove automatic belt retractor (1) | ||
| Notes on disposing of airbag and emergency tensioning retractor units | OS91.00-P-0001-01A | ||
| 17 | Install in the reverse order | ||
| 18 | Check supplemental restraint system (SRS) with STAR DIAGNOSIS | After replacing the automatic belt retractor (1) with seat belt (9). | |
| Connect STAR DIAGNOSIS and read out fault memory | AD00.00-P-2000-04A |
SEAT BELTS/EMERGENCY TENSIONING RETRACTORS
| Number | Designation | Model 212.2 | |
|---|---|---|---|
| BA91.40-P-1007-01Q | Bolt to rear inertia reel | Nm | 35 |
| BA91.40-P-1011-01Q | Bolt, rear seat belt guide bracket to belt height adjuster | Nm | 35 |
| BA91.40-P-1014-01Q | Bolt at rear belt end fitting | Nm | 35 |
| BA91.40-P-1016-01Q | Screw/bolt on mounting console | Nm | 23 |
