Remove/Install Loudspeaker In Instrument Panel - AR82.62-S-7833E
Model 447, 448

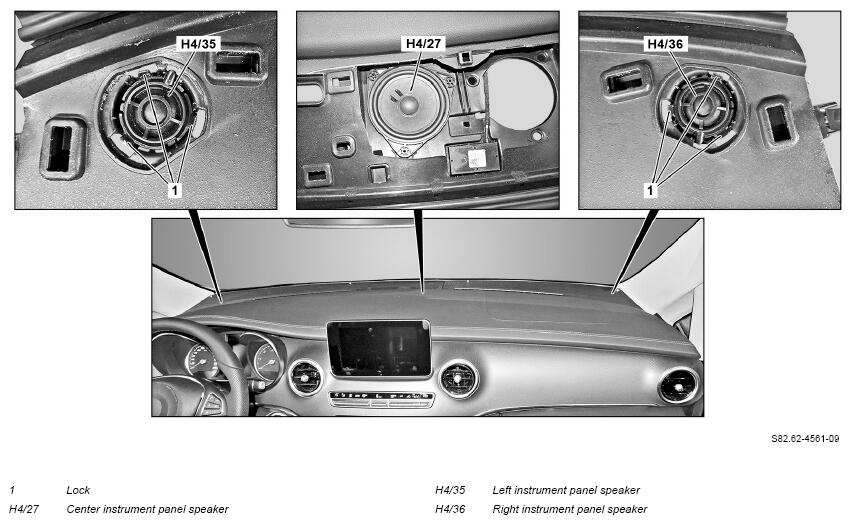

Shown On Model 447.8 Except Code XM7 (MOPF II) and Except Code E65 (Burmester surround sound system)
| Notice | General information on vehicles with high-voltage on-board electrical system and/or lithium-ion battery and/or gaseous-fuel drive system as well as personal protective equipment | Model 447 with engine 780 | AH00.00-Z-0300-01A |
| Notice | Notes on carrying out repair work in the vehicle interior | AH68.00-D-0001-01KOS | |
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1 | Remove speaker cover. | When removing center instrument panel speaker (H4/27) or center instrument panel speaker (sound system). |
AR68.10-S-1050E |
| 2 | Remove cover above driver's side air vent. | When removing left instrument panel speaker (H4/35). | AR68.10-S-1080E |
| 3 | Remove cover above front passenger side air vent. | When removing right instrument panel speaker (H4/36). | AR68.10-S-1090E |
| 4 | Remove left instrument panel speaker (H4/35) or right instrument panel speaker (H4/36). | When removing left instrument panel speaker (H4/35) or right instrument panel speaker (H4/36). |
|
| 5 | Remove left instrument panel speaker (H4/35). | When removing left instrument panel speaker (H4/35). |
|
| 6 | Remove right instrument panel speaker (H4/36). | When removing right instrument panel speaker (H4/36). |
|
| 7 | Remove center instrument panel speaker (H4/27). | When removing center instrument panel speaker (H4/27). |
|
| 8 | Install in the reverse order. | ||
| Check | |||
| 9 | Perform function check of speaker system. |
