Remove/Install Heat Mat On Seat Cushion In Rear - AR91.30-P-0012FR
Model 257, 290
with code 872 (Left and right rear seat heating)

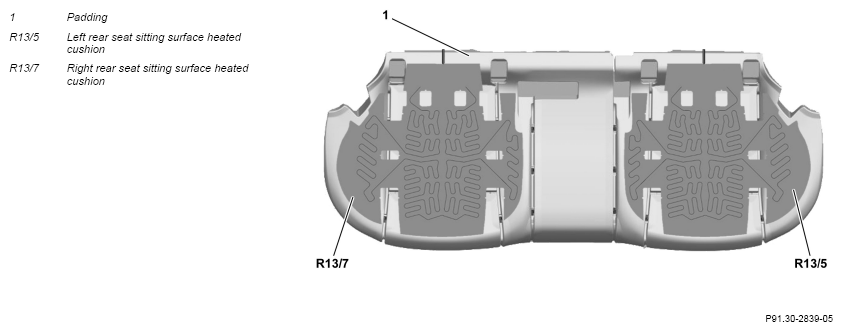

Shown on model 257
| Remove | |||
| 1 | Remove cover from seat cushion. | AR91.18-P-1851FRY | |
| Model 290 with code 872 (Left and right rear seat heating) except code 568 (3-seater rear bench seat) |
|||
| Model 290 with code 568 (3-seater rear bench seat) with code 872 (Left and right rear seat heating) |
AR91.18-P-1851FRX | ||
| Model 257 with code 872 (Left and right rear seat heating) |
AR91.18-P-1851FR | ||
| Risk of injury. Skin or eye injuries may result when handling hot or glowing objects. | Wear protective gloves, protective clothing and safety glasses, if necessary. | AS00.00-Z-0002-01A | |
| 2 | Heat up rear right sitting surface heater pad (R13/7) or rear left sitting surface heater pad (R13/5) and carefully remove from padding (1). | ||
| 000 588 15 84 00 Heat gun | WS54.00-P-0125B | ||
Do not exceed temperatures of 60°C. Otherwise, the structure of the padding (1) will change. |
|||
| 3 | Guide electrical wiring harness of rear right sitting surface heater pad (R13/7) or rear left sitting surface heater pad (R13/5) through padding (1). | ||
| Install | |||
| 4 | Stick new rear right sitting surface heater pad (R13/7) or new rear left sitting surface heater pad (R13/5) onto padding (1). | ||
| 5 | Guide electrical wiring harness of rear right sitting surface heater pad (R13/7) or rear left sitting surface heater pad (R13/5) through padding (1). | ||
| 6 | Fit cover onto seat cushion. | Model 290 with code 872 (Left and right rear seat heating) except code 568 (3-seater rear bench seat) |
AR91.18-P-1851FRY |
| Model 290 with code 568 (3-seater rear bench seat) with code 872 (Left and right rear seat heating) |
AR91.18-P-1851FRX | ||
| Model 257 with code 872 (Left and right rear seat heating) |
AR91.18-P-1851FR |
