Disassemble/Assemble Suspension Strut - AR32.25-P-1018MFA
Model 118, 177, 243, 247
| Risk of injury caused by pinching or crushing when working on springs or spring bodies that are under tension | Use only approved tensioning devices; additionally screen off hazardous area if necessary. Check special tools for damage and proper operation (visual inspection). Wear protective gloves. | AS00.00-Z-0001-01A | |
| Notice | Notes on self-locking nuts and bolts | AH00.00-P-0001-01KOA | |
| Notes on repair work on suspension components | AH00.00-P-0100-01A | ||
| Remove | |||
| 1 | Remove front suspension strut (1). | AR32.25-P-1017MFA | |
| Disassemble/assemble | |||

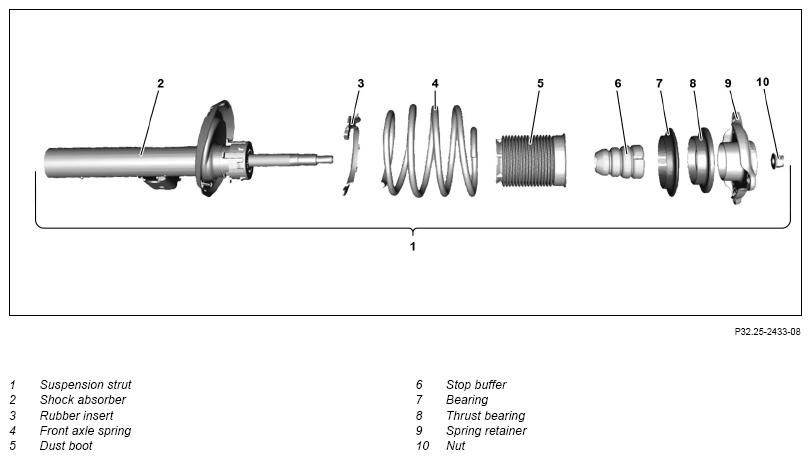

| 2 | Clamp front axle spring (4), unscrew nut (10) and disassemble suspension strut (1). | AR32.20-P-0200-05MFA | |
| *BA32.25-P-1001-04J | |||
| Fig 6 | |||
| Fig 2 | |||
| Fig 5 | |||
| Fig 4 | |||
| Fig 1 | |||
| Fig 3 | |||
| 3 | Remove stop buffer (6) and rubber insert (3) from shock absorber (2). | ||
| 4 | Unclamp front axle spring (4) and remove. | AR32.20-P-0200-05MFA | |
| Fig 5 | |||
| Fig 2 | |||
| Fig 6 | |||
| Fig 4 | |||
| Fig 1 | |||
| 5 | Remove spring retainer (9) from front axle spring (4). | ||
| 6 | Remove axial bearing (8) from spring retainer (9). | ||
| 7 | Remove bearing (7) with dust boot (5). | ||
| Check | |||
| 8 | Check shock absorber (2). | AR32.25-P-0121MFA | |
| 9 | Assemble in the reverse order. | ||
| Install | |||
| 10 | Install front suspension strut (1). | AR32.25-P-1017MFA | |
| Measure | |||
| 11 | Perform chassis alignment. | AR40.20-P-0200MFA |
SUSPENSION STRUTS
| Number | Designation | Model 118, 247.6/7 | Model 177, 247 (except 247.6/7) | |
|---|---|---|---|---|
| BA32.25-P-1001-04J | Self-locking nut, spring cup to piston rod | Nm | 105 | 105 |
SUSPENSION STRUTS
| Number | Designation | Model 243 | |
|---|---|---|---|
| BA32.25-P-1001-04J | Self-locking nut, spring cup to piston rod | Nm | 100 |
