Check/Replace Water Drain Valve In Steering Gear - AR46.20-P-0005EW
Model 166, 218, 292
Model 204, 207, 212
with code 211 (Direct-Steer system)
Model 217
Model 222
Model 231
with code 211 (Direct-Steer system)

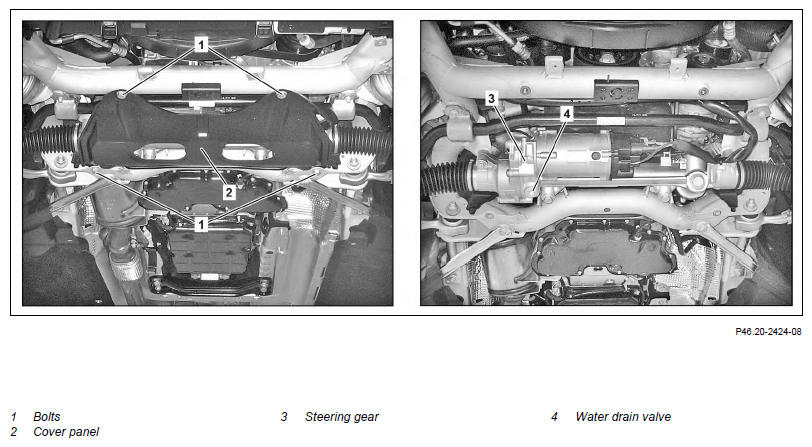

Shown on Model 218

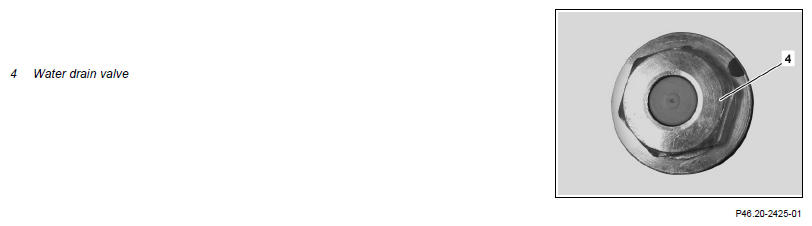

Shown on closed water drain valve

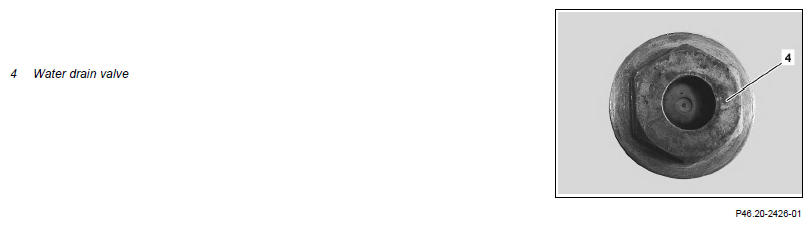

Shown on opened water drain valve
| Notice | Notes on self-locking nuts and bolts | AH00.00-P-0001-01KOA | |
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1.1 | Remove center section of the lower engine compartment paneling | Model 204.0/2 with engine 272 with code 211 (Direct-Steer system) Model 204.0/2/3 with engine 156, 271, 274, 276 with code 211 (Direct-Steer system) Model 207 with engine 271, 272, 273, 274, 276, 278 with code 211 (Direct-Steer system) Model 212 with engine 156, 157, 271, 272, 273, 274, 276, 278 with code 211 (Direct-Steer system) Model 218 with engine 157, 276, 278 |
AR61.20-P-1105EW |
| 1.2 | Remove center engine compartment paneling | Model 231 with code 211 (Direct-Steer system) |
AR61.20-P-1105RK |
| 1.3 | Remove center engine compartment paneling | Model 204 with code 211 (Direct-Steer system) Model 217, 222 |
|
| Model 204 with code 211 (Direct-Steer system) Model 217, 222 |
AR61.20-P-1105CY AR61.20-P-1105LF |
||
| 1.4 | Remove center bottom section of soundproofing | Model 204.0/2 with engine 642, 646, 651 with code 211 (Direct-Steer system) Model 204.3 with engine 651 with code 211 (Direct-Steer system) Model 207 with engine 642, 651 with code 211 (Direct-Steer system) Model 212 with engine 642, 651 with code 211 (Direct-Steer system) Model 218 with engine 642, 651 |
AR94.30-P-5300EW |
| 1.5 | Remove corresponding underfloor paneling | Model 166, 292 | AR61.30-P-1001GQ |
| 2 | Remove bolts (1) | If installed. with code 211 (Direct-Steer system) Model 218 Bolt, cover panel to front axle carrier |
*BA33.10-P-1005-01M |
| 3 | Remove cover panel (2) | If installed. | |
| Check | |||
| 4 | Check water drain valve (4) for condition (open, closed) | ||
| 5 | Check both boots for damage and check toothed rack for corrosion | With open water drain valve (4). If complaint present ↓ Replace the boots. |
|
| Model 166, 218, 292 Model 204, 207, 212 with code 211 (Direct-Steer system) |
AR46.40-P-0400EW | ||
| Model 231 with code 211 (Direct-Steer system) |
AR46.40-P-0400RK | ||
| Model 217, 222 | AR46.40-P-0400LF | ||
| 6 | Replace water drain valve (4) | With open water drain valve (4). Model 217.377/379/382/477/479/482 Model 222.004/032/057/077/082/104/123/157/162/163/165/176/177/179/182 Model 222.033/067/085/133/167/178/184/185 Bolt, water drain valve to electric rack-and-pinion steering |
*BA46.20-P-1004-01P |
with code 211 (Direct-Steer system) Model 204.08/09/28/29/38/904/937/98/99 with code 211 (Direct-Steer system) Model 207 (except 207.388) with code 211 (Direct-Steer system) Model 207.388 with code 211 (Direct-Steer system) Model 212 (except 212.039/066/067/08/090/091/093/094/097/099/266/267/28/291/293/294/297/299) with code 211 (Direct-Steer system) Model 212.067/08/090/091/093/094/097/099/267/28/291/293/294/297/299 with code 211 (Direct-Steer system) Model 218 (except 218.367/368/391/393/394/967/968/991/993/994) Model 218.367/368/391/393/394/967/968/991/993/99 4 Bolt, water drain valve to electric rack-and-pinion steering |
*BA46.20-P-1012-01N | ||
Model 231 with code 211 (Direct-Steer system) Bolt, water drain valve to electric rack-and-pinion steering |
*BA46.20-P-1003-01O | ||
| 7 | Install in the reverse order |
FRONT AXLE CARRIER
| Number | Designation | Model 207 | Model 212 | |
|---|---|---|---|---|
| BA33.10-P-1005-01M | Bolt, cover panel to front axle carrier | Nm | 55 | 55 |
FRONT AXLE CARRIER
| Number | Designation | Model 218 | |
|---|---|---|---|
| BA33.10-P-1005-01M | Bolt, cover panel to front axle carrier | Nm | 55 |
STEERING GEAR
| Number | Designation | Model 166 | Model 231 | |
|---|---|---|---|---|
| BA46.20-P-1003-01O | Bolt, water drain valve to electric rack-and-pinion steering | Nm | 20 | 20 |
STEERING GEAR
| Number | Designation | Model 292 | |
|---|---|---|---|
| BA46.20-P-1003-01O | Bolt, water drain valve to electric rack-and-pinion steering | Nm | 20 |
STEERING GEAR
| Number | Designation | Model 217, 222 (except 222.150) except code M005 (Vehicles with 4 MATIC/all-wheel drive) | Model 217, 222 (except 222.150) with code M005 (Vehicles with 4 MATIC/all-wheel drive) | |
|---|---|---|---|---|
| BA46.20-P-1004-01P | Bolt, water drain valve to electric rack-and-pinion steering | Nm | 20 | 20 |
STEERING GEAR
| Number | Designation | Model 204 (except 204.08/09/28/29/38/904/937/98/99) with code 211 (Direct-Steer system) | Model 204.08/09/28/29/38/904/937/98/99 | |
|---|---|---|---|---|
| BA46.20-P-1012-01N | Bolt, water drain valve to electric rack-and-pinion steering | Nm | 20 | 20 |
STEERING GEAR
| Number | Designation | Model 207 (except 207.367/388) with code 211 (Direct-Steer system) |
Model 207.367/388 | |
|---|---|---|---|---|
| BA46.20-P-1012-01N | Bolt, water drain valve to electric rack-and-pinion steering | Nm | 20 | 20 |
STEERING GEAR
| Number | Designation | Model 212 (except 212.067/08/090/091/093/094/097/099/267/28/291/293/294/297/299) with code 211 (Direct-Steer system) | Model 212.067/08/090/091/093/094/097/099/267/28/291/293/294/297/299 | |
|---|---|---|---|---|
| BA46.20-P-1012-01N | Bolt, water drain valve to electric rack-and-pinion steering | Nm | 20 | 20 |
STEERING GEAR
| Number | Designation | Model 218 (except 218.367/368/391/393/394/967/968/991/993/994) | Model 218.367/368/391/393/394/967/968/991/993/994 | |
|---|---|---|---|---|
| BA46.20-P-1012-01N | Bolt, water drain valve to electric rack-and-pinion steering | Nm | 20 | 20 |
