Adjust Camber And Caster At The Front Axle - AR40.20-P-0263CW
Model 172, 204, 207
MODIFICATION NOTES
| 29.02.2016 | Caster values form added. | Operation step 5 | BE40.20-P-1001-20N |
| 29.02.2016 | Basic date for permissible difference in caster between right and left sides of the vehicle, added. | Operation step 5 | BE40.20-P-1002-20N |
| 29.02.2016 | Basic date for absolute caster tolerance, added. | Operation step 5 | BE40.20-P-1003-20N |
| 03.11.2015 | Camber on front axle at vehicle level | Operation step 4 | BE40.20-P-1001-13AA |
| 03.11.2015 | Permissible difference in front axle camber between right and left side of vehicle | Operation step 4 | BE40.20-P-1002-13AA |

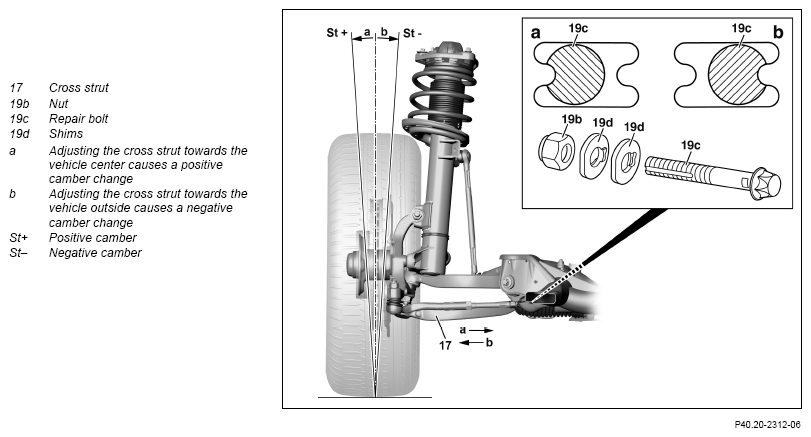

Camber Shown on model 204.0 except code M005 (4MATIC)

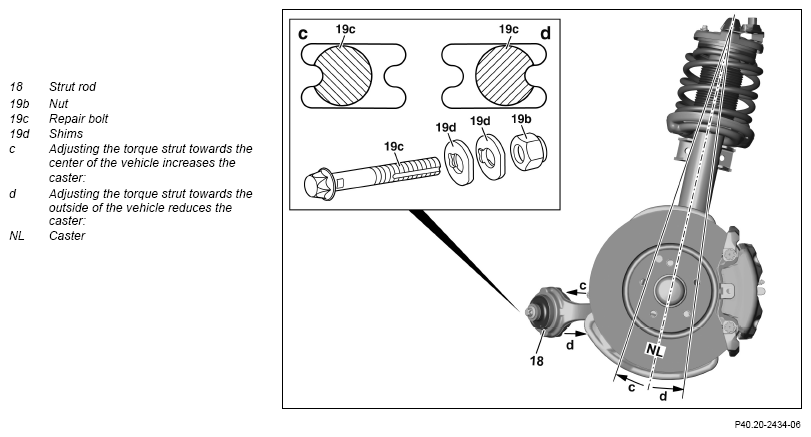

Caster Shown on model 204.0 except code M005 (4MATIC)
| Check | |||
| 1 | Carry out initial measurement | Model 172, 207 | AR40.20-P-0200EW |
| Model 204 | AR40.20-P-0200CW | ||
| Remove | |||
| 2.1 | Remove both lower engine compartment paneling | Model 204.9 | AR61.20-P-1105CY |
| 2.2 | Remove engine compartment paneling | Model 172 with engine 152, 271, 274, 276 Model 204.0 with engine 156, 271, 272, 274, 276 Model 204.2 with engine 156, 271, 272, 274, 276 Model 204.3 with engine 156, 271.8, 274, 276 Model 207 with engine 271, 272, 273, 274, 276, 278 Model 204.0 with engine 156, 271, 272, 274, 276 Model 204.2 with engine 156, 271, 272, 274, 276 Model 204.3 with engine 156, 271.8, 274, 276 Model 207 with engine 271, 272, 273, 274, 276, 278 |
AR61.20-P-1105EW |
| Model 172 with engine 152, 271, 274, 276 | AR61.20-P-1105W | ||
| 2.3 | Remove bottom sections of soundproofing | Model 172 with engine 651 Model 204.0 with engine 642, 646, 651 Model 204.2 with engine 642, 646, 651 Model 204.3 with engine 651 Model 207 with engine 642, 651 |
|
| Model 204.0 with engine 642, 646, 651 Model 204.2 with engine 642, 646, 651 Model 204.3 with engine 651 Model 207 with engine 642, 651 |
AR94.30-P-5300EW | ||
| Model 172 with engine 651 | AR94.30-P-5300W | ||
| Adjust | |||
| 3 | Raise the vehicle at the front axle | ||
| 4 | Replace threaded connection of cross strut (17) on front axle carrier with repair bolt (19c) with washers (19d) and nuts (19b) | For camber correction. Positive camber change (a). Negative camber change (b). MODEL 207Camber at vehicle level |
*BE40.20-P-1001-13Q |
| MODEL 207Permissible difference in front axle camber between right and left side of vehicle | *BE40.20-P-1002-13Q | ||
| model 204 Camber at vehicle level | *BE40.20-P-1001-13O | ||
| model 204 Permissible difference in front axle camber between right and left side of vehicle | *BE40.20-P-1002-13O | ||
| Model 172 Camber on front axle at vehicle level | *BE40.20-P-1001-13AA | ||
| Model 172 Permissible difference in front axle camber between right and left side of vehicle | *BE40.20-P-1002-13AA | ||
| 5 | Replace threaded connection of strut rod (18) on front axle carrier with repair bolt (19c) with washers (19d) and nuts (19b) | For caster correction. Model 207 |
AR40.20-P-0322-03EC |
| Model 204 (except 204.9) | AR40.20-P-0322-03CW | ||
| Model 204.9 | AR40.20-P-0322-03CZ | ||
| Model 172 Caster increase (c). Caster reduction (d). |
AR40.20-P-0322-03W | ||
| Model 204 (except 204.9) Model 204.9 Model 207Caster values, form |
*BE40.20-P-1001-20E | ||
| Model 204 (except 204.9) Model 204.9 | *BE40.20-P-1002-20E | ||
| Model 207Permissible difference in caster between right and left side of vehicle | |||
| Model 204 (except 204.9) Model 204.9 | *BE40.20-P-1003-20E | ||
| Model 207absolute caster tolerance | |||
| Model 172 Caster values, form | *BE40.20-P-1001-20N | ||
| Model 172 Permissible difference in caster between right and left side of vehicle | *BE40.20-P-1002-20N | ||
| Model 172 absolute caster tolerance | *BE40.20-P-1003-20N | ||
| 6 | Recheck vehicle level at front axle after adjusting the camber and caster | Model 204 | AR40.20-P-0301CY |
| Model 172, 207 | AR40.20-P-0301CW | ||
| Install | |||
| 7 | Tighten nuts (19b) of repair bolts (19c) | When tightening the nuts (19b), counterhold the repair bolts (19c). Otherwise, the lock tabs in the front axle |
|
| carrier will be damaged. | |||
| * BA33.20-P-1003-01Q | |||
| *BA33.20-P-1010-01N | |||
| * BA33.20-P-1006-01Q | |||
| cross strut to front axle carrier | |||
| *BA33.20-P-1005-01N | |||
| (repair kit), cross strut to front axle carrier | |||
| 8 | Carry out final measurement | Model 204 | AR40.20-P-0200CW |
| Model 172, 207 | AR40.20-P-0200EW | ||
| 9.1 | Install both lower engine compartment paneling | Model 204.9 | AR61.20-P-1105CY |
| 9.2 | Install lower engine compartment paneling | Model 172 with engine 152, 271, 274, 276 Model 204.0 with engine 156, 271, 272, 274, 276 Model 204.2 with engine 156, 271, 272, 274, 276 Model 204.3 with engine 156, 271.8, 274, 276 Model 207 with engine 271, 272, 273, 274, 276, 278 Model 204.0 with engine 156, 271, 272, 274, 276 Model 204.2 with engine 156, 271, 272, 274, 276 |
AR61.20-P-1105EW |
| Model 204.3 with engine 156, 271, 274, 276 Model 207 with engine 271, 272, 273, 274, 276, 278 Model 172 with engine 152, 271, 274, 276 |
AR61.20-P-1105W | ||
| 9.3 | Install bottom section of soundproofing | Model 172 with engine 651 Model 204.0 with engine 642, 646, 651 Model 204.2 with engine 642, 646, 651 Model 204.3 with engine 651 Model 207 with engine 642, 651 |
|
| Model 204.0 with engine 642, 646, 651 Model 204.2 with engine 642, 646, 651 Model 204.3 with engine 651 Model 207 with engine 642, 651 |
AR94.30-P-5300EW | ||
| Model 172 with engine 651 | AR94.30-P-5300W |
TEST AND ADJUSTMENT VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 172.403/447/448/457 up to model year 2015 except code 483/486 | Model 172.403/447/448/45 7 up to model year 2015 with code 483/486 | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13AA | Camber on front axle at vehicle level | 1.65° | ∠° | - | -1°28' (+15'-24') |
| 2.46° | ∠° | - | - | ||
| 3.26° | ∠° | -1°26' (+15'-24') | - | ||
TEST AND ADJUSTMENT VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 172.403/447/448/457 as of model year 2016 except code 483/486 Model 172.404/431/434/438 except code 483/486 |
Model 172.403/447/448/45 7 as of model year 2016 with code 483/486 Model 172.404/431/434/43 8 with code 483/486 |
||
|---|---|---|---|---|---|
| BE40.20-P-1001-13AA | Camber on front axle at vehicle level | 1.65° | ∠° | - | -1°28' (+15'-24') |
| 2.46° | ∠° | - | - | ||
| 3.26° | ∠° | -1°26' (+15'-24') | - | ||
TEST AND ADJUSTMENT VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 172.466 AMG | Model 172.475 AMG | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13AA | Camber on front axle at vehicle level | 1.65° | ∠° | - | - |
| 2.46° | ∠° | -1°56' (+24') | -1°27' (±24') | ||
| 3.26° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 up to model refinement package, with cross strut (old version), with code 482 | Model 204.0/2 up to model refinement package, with cross strut (new version), with code 482 | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | - | -0° 6' (+15'/-27') |
| +10.06° | ∠° | - | - | ||
| +9.06° | ∠° | -0° 6' (+19'/-27') | - | ||
| +8.47° | ∠° | - | - | ||
| +8.26° | ∠° | - | - | ||
| +8.16° | ∠° | - | - | ||
| +6.76° | ∠° | - | - | ||
| +6.68° | ∠° | - | - | ||
| +6.45° | ∠° | - | - | ||
| +5.88° | ∠° | - | - | ||
| +5.29° | ∠° | - | - | ||
| +5.07° | ∠° | - | - | ||
| +4.98° | ∠° | - | - | ||
| +4.92° | ∠° | - | - | ||
| +4.30° | ∠° | - | - | ||
| +2.24° | ∠° | - | - | ||
| -0.34° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 up to model refinement package, with cross strut (old version), with code 483/486, except 4MATIC | Model 204.0/2 up to model refinement package, with cross strut (new version), with code 483/486, except 4MATIC | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | - | - |
| +10.06° | ∠° | - | - | ||
| +9.06° | ∠° | - | - | ||
| +8.47° | ∠° | - | - | ||
| +8.26° | ∠° | - | - | ||
| +8.16° | ∠° | - | - | ||
| +6.76° | ∠° | - | - | ||
| +6.68° | ∠° | - | - | ||
| +6.45° | ∠° | - | - | ||
| +5.88° | ∠° | - | -0° 30' (+15'/-27') | ||
| +5.29° | ∠° | - | - | ||
| +5.07° | ∠° | - | - | ||
| +4.98° | ∠° | - | - | ||
| +4.92° | ∠° | - | - | ||
| +4.30° | ∠° | -0° 30' (+21'/-27') | - | ||
| +2.24° | ∠° | - | - | ||
| -0.34° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 up to model refinement package, with cross strut (old version), with code 485/677, except 4MATIC | Model 204.0/2 up to model refinement package, with cross strut (new version), with code 485/677, except 4MATIC | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | - | - |
| +10.06° | ∠° | - | - | ||
| +9.06° | ∠° | - | - | ||
| +8.47° | ∠° | - | - | ||
| +8.26° | ∠° | - | -0° 20' (+15'/-27') | ||
| +8.16° | ∠° | - | - | ||
| +6.76° | ∠° | - | - | ||
| +6.68° | ∠° | -0° 20' (+20'/-27') | - | ||
| +6.45° | ∠° | - | - | ||
| +5.88° | ∠° | - | - | ||
| +5.29° | ∠° | - | - | ||
| +5.07° | ∠° | - | - | ||
| +4.98° | ∠° | - | - | ||
| +4.92° | ∠° | - | - | ||
| +4.30° | ∠° | - | - | ||
| +2.24° | ∠° | - | - | ||
| -0.34° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 as of model refinement package, with code 482 | Model 204.0/2 as of model refinement package, with code 483/486, except 4MATIC | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | -0° 6' (+15'/-27') | - |
| +10.06° | ∠° | - | - | ||
| +9.06° | ∠° | - | - | ||
| +8.47° | ∠° | - | - | ||
| +8.26° | ∠° | - | - | ||
| +8.16° | ∠° | - | - | ||
| +6.76° | ∠° | - | - | ||
| +6.68° | ∠° | - | - | ||
| +6.45° | ∠° | - | - | ||
| +5.88° | ∠° | - | -0° 30' (+15'/-27') | ||
| +5.29° | ∠° | - | - | ||
| +5.07° | ∠° | - | - | ||
| +4.98° | ∠° | - | - | ||
| +4.92° | ∠° | - | - | ||
| +4.30° | ∠° | - | - | ||
| +2.24° | ∠° | - | - | ||
| -0.34° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 as of model refinement package, with code 485, except 4MATIC | Model 204.0/2 as of model refinement package, with code 677, except 4MATIC | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | - | - |
| +10.06° | ∠° | - | - | ||
| +9.06° | ∠° | - | - | ||
| +8.47° | ∠° | - | - | ||
| +8.26° | ∠° | -0° 20' (+15'/-27') | -0° 20' (+15'/-27') | ||
| +8.16° | ∠° | - | - | ||
| +6.76° | ∠° | - | - | ||
| +6.68° | ∠° | - | - | ||
| +6.45° | ∠° | - | - | ||
| +5.88° | ∠° | - | - | ||
| +5.29° | ∠° | - | - | ||
| +5.07° | ∠° | - | - | ||
| +4.98° | ∠° | - | - | ||
| +4.92° | ∠° | - | - | ||
| +4.30° | ∠° | - | - | ||
| +2.24° | ∠° | - | - | ||
| -0.34° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.3 with code 483/486, except code P84, except 4MATIC | Model 204.3 with code 677, except 4MATIC | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | - | - |
| +10.06° | ∠° | - | - | ||
| +9.06° | ∠° | - | - | ||
| +8.47° | ∠° | - | - | ||
| +8.26° | ∠° | - | -0° 20' (+15'/-27') | ||
| +8.16° | ∠° | - | - | ||
| +6.76° | ∠° | - | - | ||
| +6.68° | ∠° | - | - | ||
| +6.45° | ∠° | - | - | ||
| +5.88° | ∠° | -0° 30' (+15'/-27') | - | ||
| +5.29° | ∠° | - | - | ||
| +5.07° | ∠° | - | - | ||
| +4.98° | ∠° | - | - | ||
| +4.92° | ∠° | - | - | ||
| +4.30° | ∠° | - | - | ||
| +2.24° | ∠° | - | - | ||
| -0.34° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.3 with code P84 | Model 204.0/2/3 with 4MATIC, with code 486 | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | - | - |
| +10.06° | ∠° | - | - | ||
| +9.06° | ∠° | - | - | ||
| +8.47° | ∠° | - | - | ||
| +8.26° | ∠° | - | - | ||
| +8.16° | ∠° | - | - | ||
| +6.76 | ∠° | - | - | ||
| +6.68° | ∠° | - | - | ||
| +6.45° | ∠° | - | - | ||
| +5.88° | ∠° | - | - | ||
| +5.29° | ∠° | - | - | ||
| +5.07° | ∠° | - | - | ||
| +4.98° | ∠° | - | - | ||
| +4.92° | ∠° | -1° 31' (±21') | - | ||
| +4.30° | ∠° | - | - | ||
| +2.24° | ∠° | - | - | ||
| -0.34° | ∠° | - | -0° 35' (+15'/-27') | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2/3 with 4MATIC, with code 677 | Model 204.9 with code 485, except code 460/494/830 | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | - | - |
| +10.06° | ∠° | - | - | ||
| +9.06° | ∠° | - | - | ||
| +8.47° | ∠° | - | - | ||
| +8.26° | ∠° | - | - | ||
| +8.16° | ∠° | - | -0° 16' (±21') | ||
| +6.76° | ∠° | - | - | ||
| +6.68° | ∠° | - | - | ||
| +6.45° | ∠° | - | - | ||
| +5.88° | ∠° | - | - | ||
| +5.29° | ∠° | - | - | ||
| +5.07° | ∠° | - | - | ||
| +4.98° | ∠° | - | - | ||
| +4.92° | ∠° | - | - | ||
| +4.30° | ∠° | - | - | ||
| +2.24° | ∠° | -0° 29' (±21') | - | ||
| -0.34° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.9 as of model refinement package, with code 491, except code 460/494/830 | Model 204.9 with code 482 | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | - | - |
| +10.06° | ∠° | - | -0° 3' (±21') | ||
| +9.06° | ∠° | - | - | ||
| +8.47° | ∠° | - | - | ||
| +8.26° | ∠° | - | - | ||
| +8.16° | ∠° | - | - | ||
| +6.76° | ∠° | - | - | ||
| +6.68° | ∠° | - | - | ||
| +6.45° | ∠° | - | - | ||
| +5.88° | ∠° | - | - | ||
| +5.29° | ∠° | -0° 33' (±21') | - | ||
| +5.07° | ∠° | - | - | ||
| +4.98° | ∠° | - | - | ||
| +4.92° | ∠° | - | - | ||
| +4.30° | ∠° | - | - | ||
| +2.24° | ∠° | - | - | ||
| -0.34° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.9 with code 486 | Model 204.9 with code 460/494/830 | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | - | - |
| +10.06° | ∠° | - | - | ||
| +9.06° | ∠° | - | - | ||
| +8.47° | ∠° | - | -0° 14' (±21') | ||
| +8.26° | ∠° | - | - | ||
| +8.16° | ∠° | - | - | ||
| +6.76° | ∠° | - | - | ||
| +6.68° | ∠° | - | - | ||
| +6.45° | ∠° | - | - | ||
| +5.88° | ∠° | - | - | ||
| +5.29° | ∠° | - | - | ||
| +5.07° | ∠° | - | - | ||
| +4.98° | ∠° | -0° 34' (±21') | - | ||
| +4.92° | ∠° | - | - | ||
| +4.30° | ∠° | - | - | ||
| +2.24° | ∠° | - | - | ||
| -0.34° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 AMG up to model refinement package | Model 204.0/2 AMG as of model refinement package, model 204.3 AMG except codeP98 | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | - | - |
| +10.06° | ∠° | - | - | ||
| +9.06° | ∠° | - | - | ||
| +8.47° | ∠° | - | - | ||
| +8.26° | ∠° | - | - | ||
| +8.16° | ∠° | - | - | ||
| +6.76° | ∠° | - | -1° 45' (+ 21') | ||
| +6.68° | ∠° | - | - | ||
| +6.45° | ∠° | -1° 23' (±21') | - | ||
| +5.88° | ∠° | - | - | ||
| +5.29° | ∠° | - | - | ||
| +5.07° | ∠° | - | - | ||
| +4.98° | ∠° | - | - | ||
| +4.92° | ∠° | - | - | ||
| +4.30° | ∠° | - | - | ||
| +2.24° | ∠° | - | - | ||
| -0.34° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.3 AMG with code P98 except code 224 | Model 204.3 AMG with code P98+code 224 | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13O | Camber at vehicle level | +10.64° | ∠° | - | - |
| +10.06° | ∠° | - | - | ||
| +9.06° | ∠° | - | - | ||
| +8.47° | ∠° | - | - | ||
| +8.26° | ∠° | - | - | ||
| +8.16° | ∠° | - | - | ||
| +6.76° | ∠° | - | - | ||
| +6.68° | ∠° | - | - | ||
| +6.45° | ∠° | - | - | ||
| +5.88° | ∠° | - | - | ||
| +5.29° | ∠° | - | - | ||
| +5.07° | ∠° | -1° 57' (±18') | - | ||
| +4.98° | ∠° | - | - | ||
| +4.92° | ∠° | - | -1° 58' (±18') | ||
| +4.30° | ∠° | - | - | ||
| +2.24° | ∠° | - | - | ||
| -0.34° | ∠° | - | - | ||
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 207 with code 483/485/486 except 4Matic | Model 207 with 4Matic | ||
|---|---|---|---|---|---|
| BE40.20-P-1001-13Q | Camber at vehicle level | -2.06° | ∠° | - | -0° 38' (+15'/-27') |
| -0.34° | ∠° | - | -0° 35' (+15'/-27') | ||
| +1.38° | ∠° | - | -0° 31' (+15'/-27') | ||
| +4.13° | ∠° | -0° 35' (+3'/-39') | - | ||
| +5.72° | ∠° | -0° 31' (+3'/-39') | - | ||
| +7.31° | ∠° | -0° 25' (+3'/-39') | - | ||
TEST AND ADJUSTMENT VALUES FOR CASTER
| Number | Designation | Model 204 (except 204.9) | Model 204.9 |
|---|---|---|---|
| BE40.20-P-1001-20E | Caster values, form | ||
| See | 0F40.20-P-3000-00 CW | 0F40.20-P-3000-0 CZ |
TEST AND ADJUSTMENT VALUES FOR CASTER
| Number | Designation | Model 207 |
|---|---|---|
| BE40.20-P-1001-20E | Caster values, form | |
| See | 0F40.20-P-3000-00 EC |
TEST AND ADJUSTMENT VALUES FOR CASTER
| Number | Designation | Model 172 |
|---|---|---|
| BE40.20-P-1001-20N | Caster values, form | |
| See | 0F40.20-P-3000-00B |
TEST AND ADJUSTMENT VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 172.403/447/448/457 up to model year 2015 except code 483/486 | Model 172.403/447/448/45 7 up to model year 2015 with code 483/486 | |
|---|---|---|---|---|
| BE40.20-P-1002-13AA | Permissible difference in front axle camber between right and left side of vehicle | ∠° | 24' | 24' |
TEST AND ADJUSTMENT VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 172.403/447/448/457 as of model year 2016 except code 483/486, model 172.404/431/434/438 except code 483/486 | Model 172.403/447/448/45 7 as of model year 2016 with code 483/486, model 172.404/431/434/43 8 with code 483/486 | |
|---|---|---|---|---|
| BE40.20-P-1002-13AA | Permissible difference in front axle camber between right and left side of vehicle | ∠° | 24' | 24' |
TEST AND ADJUSTMENT VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 172.466 AMG | Model 172.475 AMG | |
|---|---|---|---|---|
| BE40.20-P-1002-13AA | Permissible difference in front axle camber between right and left side of vehicle | ∠° | 24' | 24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 up to model refinement package, with cross strut (old version), with code 482 | Model 204.0/2 up to model refinement package, with cross strut (new version), with code 482 | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | ±24' | ±24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 up to model refinement package, with cross strut (old version), with code 483/486, except 4MATIC | Model 204.0/2 up to model refinement package, with cross strut (new version), with code 483/486, except 4MATIC | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | + 24' | + 24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 up to model refinement package, with cross strut (old version), with code 485/677, except 4MATIC | Model 204.0/2 up to model refinement package, with cross strut (new version), with code 485/677, except 4MATIC | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | ±24' | ±24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 as of model refinement package, with code 482 | Model 204.0/2 as of model refinement package, with code 483/486, except 4MATIC | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | ±24' | ±24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 as of model refinement package, with code 485, except 4MATIC | Model 204.0/2 as of model refinement package, with code 677, except 4MATIC | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | ±24' | ±24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.3 with code 483/486, except code P84, except 4MATIC | Model 204.3 with code 677, except 4MATIC | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | ±24' | ±24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.3 with code P84 | Model 204.0/2/3 with 4MATIC, with code 486 | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | ±24' | ±24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2/3 with 4MATIC, with code 677 | Model 204.9 with code 485, except code 460/494/830 | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | ±24' | ±24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.9 as of model refinement package, with code 491, except code 460/494/830 | Model 204.9 with code 482 | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | ±24' | ±24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.9 with code 486 | Model 204.9 with code 460/494/830 | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | + 24' | + 24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.0/2 AMG up to model refinement package | Model 204.0/2 AMG as of model refinement package, model 204.3 AMG except codeP98 | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | ±24' | ±24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 204.3 AMG with code P98 except code 224 | Model 204.3 AMG with code P98+code 224 | |
|---|---|---|---|---|
| BE40.20-P-1002-13O | Permissible difference in front axle camber between right and left side of vehicle | ∠° | ±24' | ±24' |
CHECK VALUES FOR FRONT AXLE CAMBER
| Number | Designation | Model 207 with code 483/485/486 except 4Matic | Model 207 with 4Matic | |
|---|---|---|---|---|
| BE40.20-P-1002-13Q | Permissible difference in front axle camber between right and left side of vehicle | ∠° | ±24' | ±24' |
TEST AND ADJUSTMENT VALUES FOR CASTER
| Number | Designation | Model 204 (except 204.9) | Model 204.9 | |
|---|---|---|---|---|
| BE40.20-P-1002-20E | Permissible difference in caster between right and left side of vehicle | ∠° | ±30' | ±30' |
TEST AND ADJUSTMENT VALUES FOR CASTER
| Number | Designation | Model 207 | |
|---|---|---|---|
| BE40.20-P-1002-20E | Permissible difference in caster between right and left side of vehicle | ∠° | ±30' |
TEST AND ADJUSTMENT VALUES FOR CASTER
| Number | Designation | Model 172 | |
|---|---|---|---|
| BE40.20-P-1002-20N | Permissible difference in caster between right and left side of vehicle | ∠° | ±30' |
TEST AND ADJUSTMENT VALUES FOR CASTER
| Number | Designation | Model 204 (except 204.9) | Model 204.9 | |
|---|---|---|---|---|
| BE40.20-P-1003-20E | absolute caster tolerance | ∠° | ±30' | ±30' |
TEST AND ADJUSTMENT VALUES FOR CASTER
| Number | Designation | Model 207 | |
|---|---|---|---|
| BE40.20-P-1003-20E | absolute caster tolerance | ∠° | ±30' |
TEST AND ADJUSTMENT VALUES FOR CASTER
| Number | Designation | Model 172 | |
|---|---|---|---|
| BE40.20-P-1003-20N | absolute caster tolerance | ∠° | ±30' |
WHEEL CONTROL, HUB
| Number | Designation | Model 172 | |||
|---|---|---|---|---|---|
| BA33.20-P-1003-01Q | Self-locking nut (repair kit), strut rod to front axle carrier | Stage 1 | M14X120X11.9 | Nm | 100 |
| Stage 2 | ∠° | 180 | |||
WHEEL CONTROL, HUB
| Number | Designation | MODEL 204 except 4MATIC | MODEL 204 with 4MATIC | |||
|---|---|---|---|---|---|---|
| BA33.20-P-1005-01N | Self-locking nut (repair kit), cross strut to front axle carrier | M14X115X 10.9 | Stage 1 | Nm | 80 | |
| Stage 2 | ∠° | 120 | - | |||
| M14X120X 11.9 | Stage 1 | Nm | 100 | 100 | ||
| Stage 2 | ∠° | 180 | 180 | |||
WHEEL CONTROL, HUB
| Number | Designation | MODEL 207 except 4MATIC | MODEL 207 with 4MATIC | |||
|---|---|---|---|---|---|---|
| BA33.20-P-1005-01N | Self-locking nut (repair kit), cross strut to front axle carrier | M14X115X 10.9 | Stage 1 | Nm | 80 | - |
| Stage 2 | ∠° | 120 | - | |||
| M14X120X 11.9 | Stage 1 | Nm | 100 | 100 | ||
| Stage 2 | ∠° | 180 | 180 | |||
WHEEL CONTROL, HUB
| Number | Designation | Model 172 | |||
|---|---|---|---|---|---|
| BA33.20-P-1006-01Q | Self-locking nut (repair kit), cross strut to front axle carrier | Stage 1 | M14X120X11.9 | Nm | 100 |
| Stage 2 | ∠° | 180 | |||
WHEEL CONTROL, HUB
| Number | Designation | MODEL 204 except 4MATIC | MODEL 204 with 4MATIC | |||
|---|---|---|---|---|---|---|
| BA33.20-P-1010-01N | Self-locking nut (repair kit), strut rod to front axle carrier | M14X115X 10.9 | Stage 1 | Nm | 80 | |
| Stage 2 | ∠° | 120 | - | |||
| M14X120X11.9 | Stage 1 | Nm | 100 | 100 | ||
| Stage 2 | ∠° | 180 | 180 | |||
WHEEL CONTROL, HUB
| Number | Designation | MODEL 207 except 4MATIC | MODEL 207 with 4MATIC | |||
|---|---|---|---|---|---|---|
| BA33.20-P-1010-01N | Self-locking nut (repair kit), strut rod to front axle carrier | M14X115X 10.9 | Stage 1 | Nm | 80 | - |
| Stage 2 | ∠° | 120 | - | |||
| M14X120X 11.9 | Stage 1 | Nm | 100 | 100 | ||
| Stage 2 | ∠° | 180 | 180 | |||
