Remove/Install Emergency Call System Antenna - AR82.95-P-0017GQA
MODEL 166
with CODE 348 (Emergency call/assistant system)
MODEL 166
with CODE 350 (Ecall emergency call system, Europe)
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove side paneling in left side of luggage compartment | Model 166 with code 348 (Emergency call/assistant system) Model 166 with code 350 (Ecall emergency call system, Europe) Model 166.0 with code 348 (Emergency call/assistant system) |
AR68.30-P-4800GQ |
| Model 166.0 with code 350 (Ecall emergency call system, Europe) Model 166.8 with code 348 (Emergency call/assistant system) |
AR68.30-P-4800GQX | ||
| Model 166.8 with code 350 (Ecall emergency call system, Europe) |
|||
| 2 | Remove paneling from left C-pillar | Model 166.8 with code 348 (Emergency call/assistant system) |
AR68.30-P-4490GQX |
| Model 166.8 with code 350 (Ecall emergency call system, Europe) Model 166 (except 166.8) with code 348 (Emergency call/assistant system) with code Z05 (B5 armoring on special protection version) |
AR68.30-P-4490GQS | ||
| Model 166 (except 166.8) with code 350 (Ecall emergency call system, Europe) with code Z05 (B5 armoring on special protection version) Model 166 (except 166.8) with code 348 (Emergency call/assistant system) except code Z05 (B5 armoring on special protection version) |
AR68.30-P-4490GQ | ||
| Model 166 (except 166.8) with code 350 (Ecall emergency call system, Europe) except code Z05 (B5 armoring on special protection version) |
|||

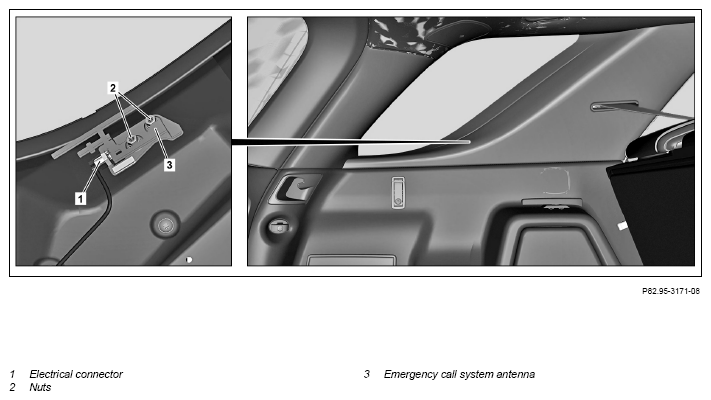

| 3 | Disconnect electrical connector (1) from emergency call system antenna (3) | ||
| 4 | Unscrew nuts (2) | ||
| 5 | Remove emergency call system antenna (3) | ||
| 6 | Install in the reverse order |
