Remove/Install KEYLESS GO Antenna - AR82.62-P-8000RG
Model 190
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Switch off ignition, remove transmitter key if necessary and place transmitter key outside of KEYLESS-GO transmission range | ||

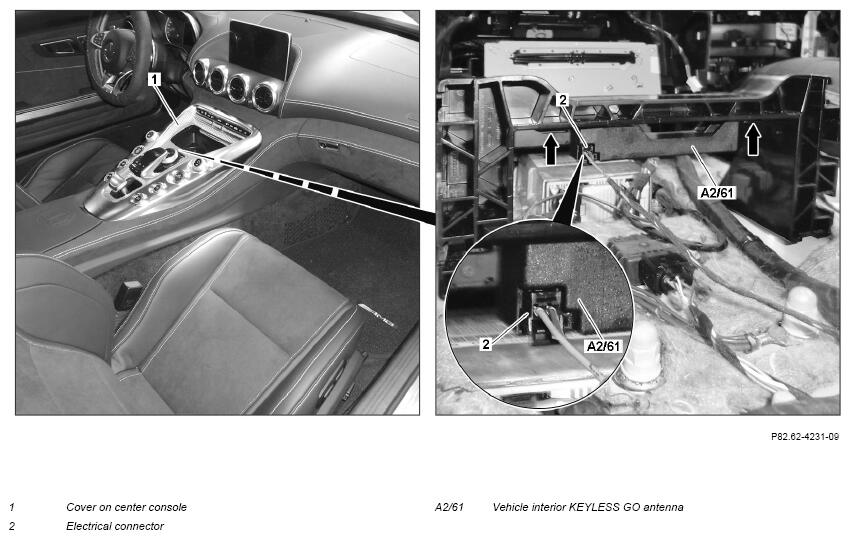

| 2 | Remove/install cover on center console | For vehicle interior KEYLESS-GO antenna (A2/61). | AR68.20-P-2350RG |
| 3 | Disconnect electrical connector (2) from vehicle interior KEYLESS-GO antenna (A2/61) | For vehicle interior KEYLESS-GO antenna (A2/61). | |
| 4 | Unhook vehicle interior KEYLESS-GO antenna (A2/61) from bracket | For vehicle interior KEYLESS-GO antenna (A2/61). | |

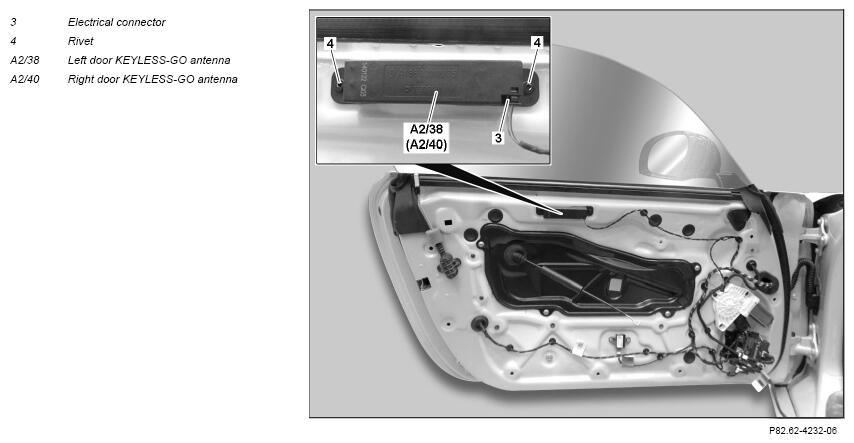

| 5 | Remove/install front door lining | For left door KEYLESS-GO antenna (A2/38) or right door KEYLESS-GO antenna (A2/40). | AR72.10-P-1000RG |
| 6 | Disconnect electrical connector from left door KEYLESS-GO antenna (A2/38) or right door KEYLESS-GO antenna (A2/40) | For left door KEYLESS-GO antenna (A2/38) or right door KEYLESS-GO antenna (A2/40). | |
| 7 | Mill off rivet heads from rivets (4) | For left door KEYLESS-GO antenna (A2/38) or right door KEYLESS-GO antenna (A2/40). | |
| Fig 1 | |||
| Fig 2 | |||

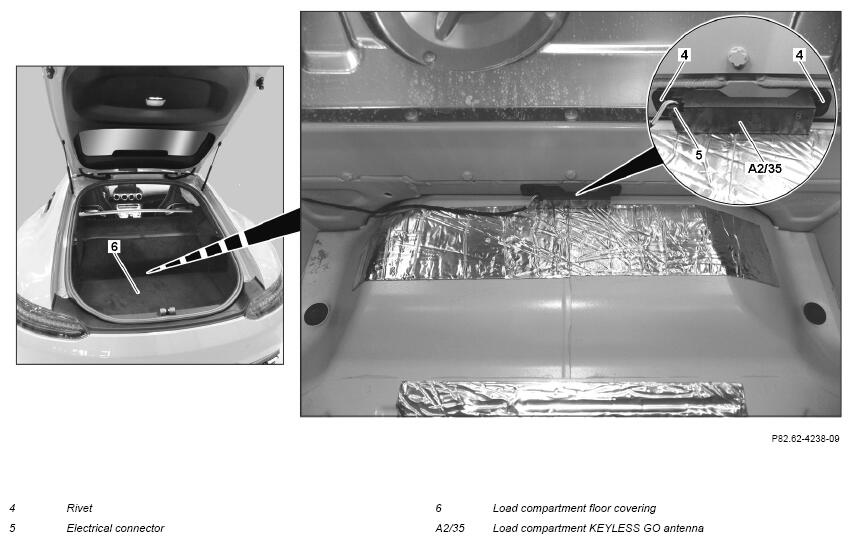

| 8 | Remove load compartment floor covering (6) | For load compartment KEYLESS-GO antenna (A2/35). | |
| 9 | Disconnect electrical connector (5) from load compartment KEYLESS-GO antenna (A2/35) | ||
| 10 | Mill off rivet heads from rivets (4) | For load compartment KEYLESS-GO antenna (A2/35) | |
| Fig 1 | |||
| Fig 2 | |||
| 11 | Remove load compartment KEYLESS-GO antenna (A2/35) | For load compartment KEYLESS-GO antenna (A2/35) | |
| 12 | Remove all rivet residues and chips from the load compartment | ||
| 13 | Install in the reverse order |
