Remove/Install Interior Compartment Pre-Fuse Box - AR54.15-P-1350GW
Model 463
as of Model year 2013 up to Model year 2019 /Facelift 2012

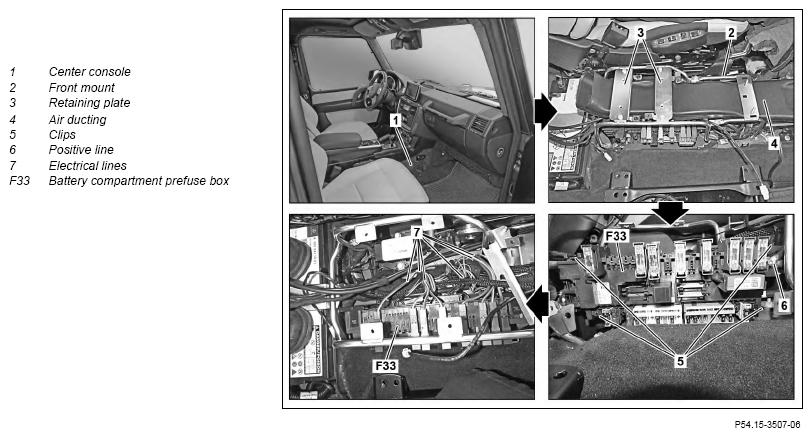

Fig 1: Interior Compartment Pre-Fuse Box Components Location - Model 463 As Of Model Year 2013 Up To Model Year 2019 /Facelift 2012
| Remove/install | |||
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| 1 | Remove right front seat | Model 463 (except 463.202/236/237/346) as of Model year 2013 up to Model year 2019/Facelift 2012 |
AR91.10-P-1000GW |
| Model 463.202 as of Model year 2013 up to Model year 2019 |
AR91.10-P-1000GWC | ||
| 2 | Remove center console (1) | Model 463 (except 463.242) as of Model year 2013 up to Model year 2019 |
AR68.20-P-2000GW |
| 3 | Remove front bracket (2) and retaining plates (3) | ||
| 4 | Pull air duct segment (4) to rear and remove | ||
| 5 | Remove positive line (6) from battery compartment pre-fuse box (F33) | ||
| 6 | Unclip and remove battery compartment pre-fuse box (F33) from holder | ||
| 7 | Disconnect electric lines (7) from battery compartment pre-fuse box (F33) | ||
| 8 | Remove battery compartment pre-fuse box (F33) | ||
| 9 | Install in the reverse order |
