Remove/Install Aneroid Capsules On Turbocharger - Ar09.40-D-1002WE
Engine 651.955/957 in model 906
MODIFICATION NOTES
| 02.10.2019 | Operation step "Attach/remove hand vacuum pump," added | Operation steps 9, 15 | AR09.40-D-1002-01WE |
| 02.10.2019 | Repair materials address changed to BR00.45-Z-1027-07A | Operation step 16 | AR09.40-D-1002-01WE |
| 02.10.2019 | Operation step "Attach/remove hand vacuum pump," added | Operation steps 9, 15 | AR09.40-D-1002-03WE |
| 02.10.2019 | Repair materials address changed to BR00.45-Z-1027-07A | Operation step 16 | AR09.40-D-1002-03WE |
| Risk of injury. Skin or eye injuries may result when handling hot or glowing objects. | Wear protective gloves, protective clothing and safety glasses, if necessary. | AS00.00-Z-0002-01A | |
| Remove/install | - | - | |
| 1 | Remove air intake pipe. | - | AR09.10-D-8131WE |
| 2 | Remove coolant expansion reservoir and place away from the working area. | When removing the wastegate diaphragm capsule (2). Remove/install expansion reservoir |
AR20.30-D-4950SD |

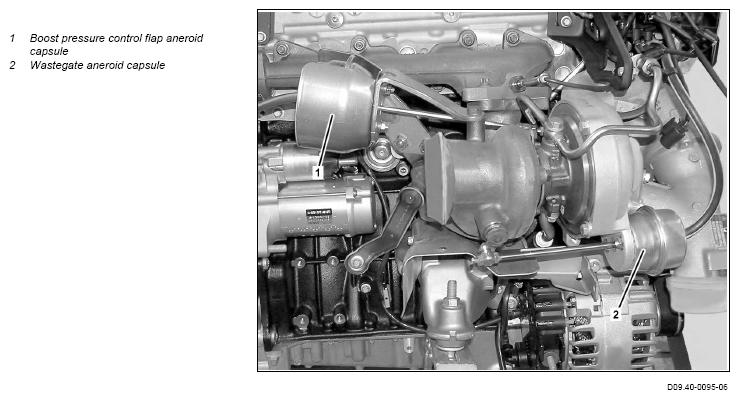

| 3 | Remove boost pressure control flap diaphragm capsule (1). | - | AR09.40-D-1002-01WE |
| *BA09.40-N-1009-01R | |||
| "Yellow" locking paint | *BR00.45-Z-1027-07A | ||
| Figure | |||
| 4 | Remove wastegate aneroid capsule (2). | - | AR09.40-D-1002-03WE |
| *BA09.40-N-1009-01R | |||
| "Yellow" locking paint | *BR00.45-Z-1027-07A | ||
| Figure | |||
| 5 | Install in the reverse order. | - | - |
TURBOCHARGER
| Number | Designation | Engine 651 in model 906 | |
|---|---|---|---|
| BA09.40-N-1009-01R | Vacuum unit fastening nut on bracket/M6 turbocharger | Nm | 9 |
REPAIR MATERIALS
| Number | Designation | Order number |
|---|---|---|
| BR00.45-Z-1027-07A | "Yellow" locking paint | Lackfabrik Bader GmbH & Co. KG Dieselstrasse 34 73734 Esslingen Germany Tel.: +49 711 381607 Fax. +49 711 383092 |
