Overview of energy management system components - GF54.10-P-9990RF
Model 205, 253

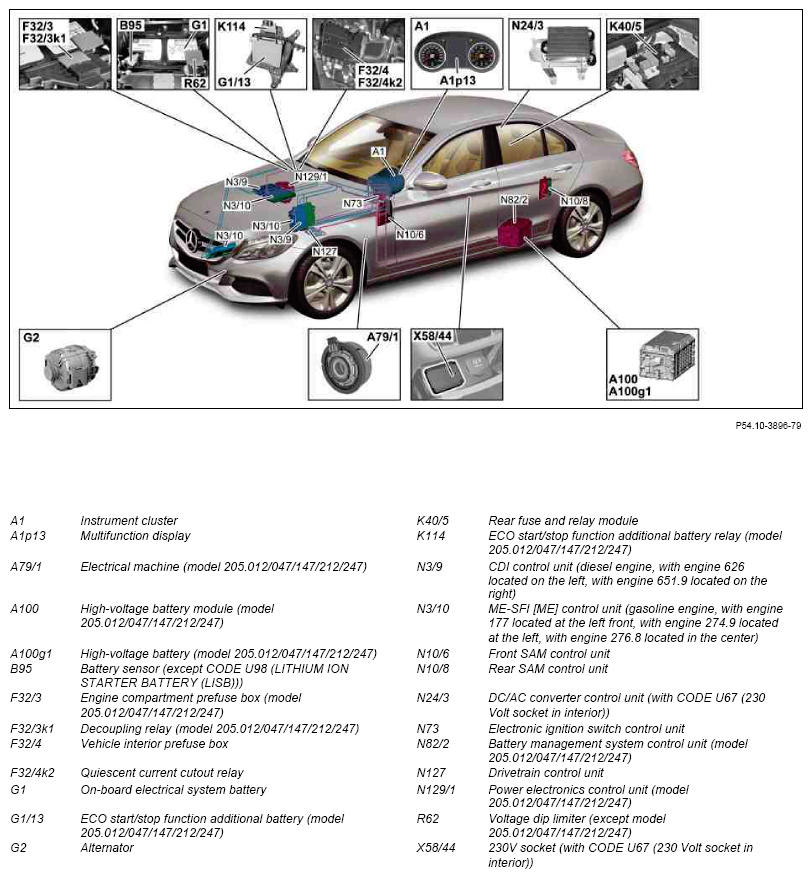

Shown: Model 205.0
| Component description for instrument cluster | A1 | GF54.30-P-6000RF | |
| Component description for CDI control unit | Model 205 with engine 626 N3/9 |
GF07.16-P-6000ORB | |
| Model 205.012/212 with engine 651.9 N3/9 |
GF07.16-P-6000OLC | ||
| Model 205 (except 205.012/212) with engine 651.9 with code 494 (US version) Model 253 with engine 651.9 N3/9 |
GF07.16-P-6000OLD | ||
| Model 205 (except 205.012/212) with engine 651 except code 494 (US version) N3/9 |
GF07.16-P-6000OLE | ||
| Component description for ME-SFI (ME) control unit | Model 205 with engine 177.9 N3/10 |
GF07.61-P-6000MNA | |
| Model 205 (except 205.047/147/247), 253 (except 253.354/954) with engine 274.9 N3/10 |
GF07.61-P-6000MRA | ||
| Model 205.047/147/247 with engine 274.9 N3/10 |
GF07.61-P-6000MRH | ||
| Model 205 with engine 276.8 N3/10 |
GF07.61-P-6000MMV | ||
| Component description for front SAM control unit | N10/6 | GF54.21-P-7010RF | |
| Component description for rear SAM control unit | N10/8 | GF54.21-P-7030RF | |
| DC/AC converter control unit, component description | Model 205, 253 with code U67 (230 V socket in interior compartment) N24/3 |
GF54.21-P-4127RF | |
| Component description for the electronic ignition lock control unit | N73 | GF80.57-P-6001RF | |
| Component description for battery management system control unit | Model 205.012/212 with engine 651.921 Model 205.047/147/247 with engine 274.920 N82/2 |
GF54.10-P-3012RFH | |
| Drivetrain control unit, component description | Model 205 with engine 177.9 N127 |
GF54.21-P-2141MNA | |
| Model 205 (except 205.047/147/247), 253 (except 253.354/954) with engine 274.9 N127 |
GF54.21-P-2141MRA | ||
| Model 205.047/147/247 with engine 274.9 N127 |
GF54.21-P-2141MRH | ||
| Model 205 with engine 276.8 N127 |
GF54.21-P-2141RF | ||
| Model 205 with engine 626 N127 |
GF54.21-P-2141ORB | ||
| Model 205 (except 205.012/212), 253 with engine 651.9 N127 |
GF54.21-P-2141OLD | ||
| Model 205.012/212 with engine 651.9 N127 |
GF54.21-P-2141OLC | ||
| Component description for power electronics control unit | Model 205.012/212 with engine 651.921 Model 205.047/147/247 with engine 274.920 N129/1 |
GF08.20-P-1001RFH | |
| Table of contents for function description of energy management | GF54.10-P-0990RF |
