Remove/Install Power Step - Ar88.30-S-8500JC
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 906 with CODE (ZO1) Camper James Cook Compact with CODE (ZO2) Camper James Cook Classic
| Remove/install | |||
| Notes on carrying out repair work in the vehicle interior | Model 906 | AH68.00-N-0001-01S | |
| 1 | Remove paneling on right B-pillar | AR68.30-D-4700A | |
| 2 | Remove bolt for ground point (1) | ||
| 3 | Disconnect electrical connector (2) and connector on step (X12B) | ||
| 4 | Remove electrical lines (3) from connector on step (X12B) | ||

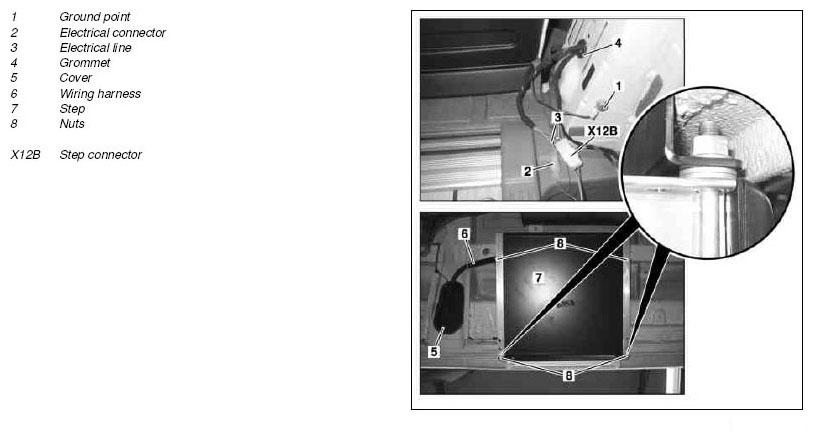

| Fig 1 | |||
| Fig 2 | |||
| 5 | Remove grommet (4) | ||
| 6 | Raise vehicle | AR00.60-D-1000H | |
| 7 | Remove cover (5) in carrier | ||
| 8 | Remove electric wiring harness (6) from step (7) | ||
| 9 | Pull electric wiring harness (6) out carrier. | ||
| 10 | Remove step (7) | ||
| Notes on self-locking nuts and bolts | All models |
AH00.00-N-0001-01A | |
| 11 | Install in the reverse order | ||
| Checking | |||
| 12 | Perform a function test |
