Remove/Install Front Bumper - Ar88.20-D-2000SE
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
Model 906 with code ZX8 (Dodge execution) except code XM0 (Facelift)
Model 906 with code ZX9 (Freightliner execution) except code XM0 (Facelift)
| Remove/install | |||
| 1 | Remove front license plate | ||

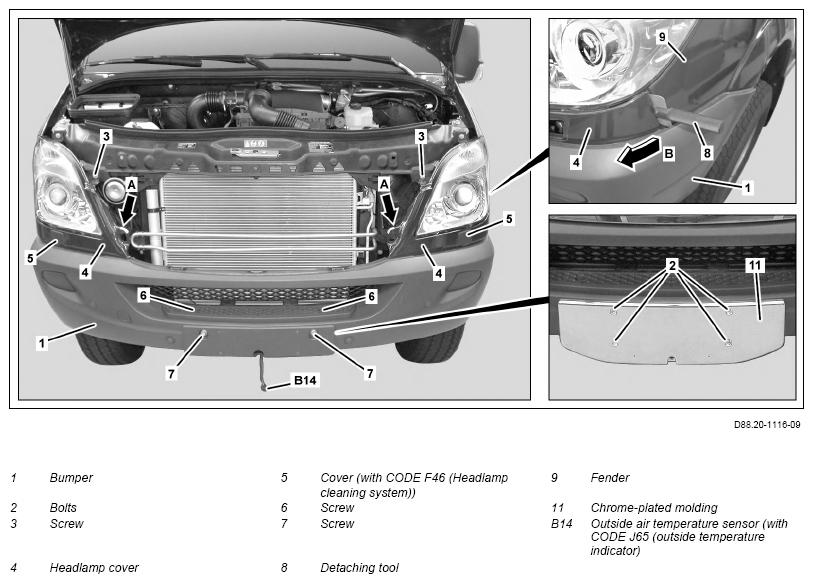

| 2 | Unscrew screws (2) and remove chrome molding (11) | ||
| 3 | Unclip outside air temperature sensor (B14) from chrome molding (11) | Model 906 with code J65 (Outside temperature sensor) | |
| 4 | Remove radiator grille | AR88.00-D-2115SE | |
| 5 | Unscrew screws (3) and screws (arrows A) | ||
| 6 | Pull cover caps (5) toward front and unclip | MODEL 906 with CODE F46 (Headlamp cleaning system) |
*110589035900 |
| 7 | Remove bolts (6) | *BA88.20-N-1005-01A | |
| 8 | Remove screws (7) | *BA88.20-N-1001-01A | |
| 9 | Unclip left and right fender liner from bumper (1) | ||

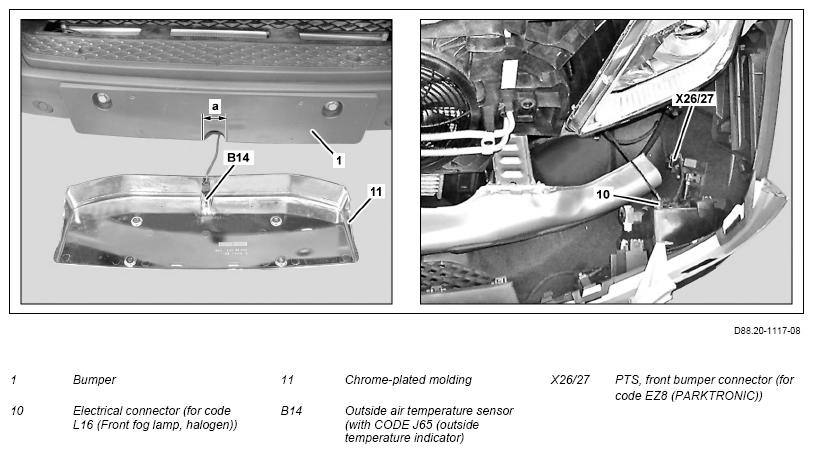

| 10 | Slightly pull headlamp surrounds (4) toward front (arrow B), insert detaching tool (8) between corresponding fender (9) and corresponding headlamp surround (4) and unclip headlamp surrounds (4) from fenders (9) | *906589056300 | |
| 11 | Slight pull bumper (1) toward front | ||
| 12 | Disconnect electrical connectors (10) on left and right side of vehicle | Model 906 with code L16 (Front fog lamp, Halogen) |
|
| 13 | Disconnect front bumper PTS connector (X26/27) | Model 906 with code EZ8 (PARKTRONIC) |
|
| 14 | Remove bumper (1) | ||
| 15 | Disassemble bumper (1) | Only if bumper (1) will be replaced. | AR88.20-D-2050SD |
| 16 | Incorporate bore with dimension a = 56 mm, as shown, in center of bumper (1) | Model 906 with code J65 (Outside temperature sensor) Only if bumper (1) will be replaced. | |
| 17 | Install in the reverse order | ||
| 18 | Check/correct headlamp adjustment | ||
| Model 906 except code LG0 (Bi xenon headlamp) except code LG1 (Bi xenon headlamp with cornering lights) | AP82.10-D-8260A | ||
| Model 906 with CODE LG0 (Bi-xenon headlamp) or with CODE LG1 (Bi-xenon headlamp with cornering lights) | AP82.10-D-8260B |
BUMPER
| Number | Designation | MODEL 906 except MODEL 906 with CODE PZ0 | Model 906 | |
|---|---|---|---|---|
| BA88.20-N-1001-01A | Collar screw, front bumper to body | Nm | 25 | 25 |
BUMPER
| Number | Designation | MODEL 906 except MODEL 906 with CODE PZ0 | Model 906 | |
|---|---|---|---|---|
| BA88.20-N-1005-01A | Bolt, front bumper step plate to n crossmember | Nm | 20 | 20 |
