Remove/Install Front Bumper - Ar88.20-D-2000M
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
Model 906 with code XM0 (Facelift)

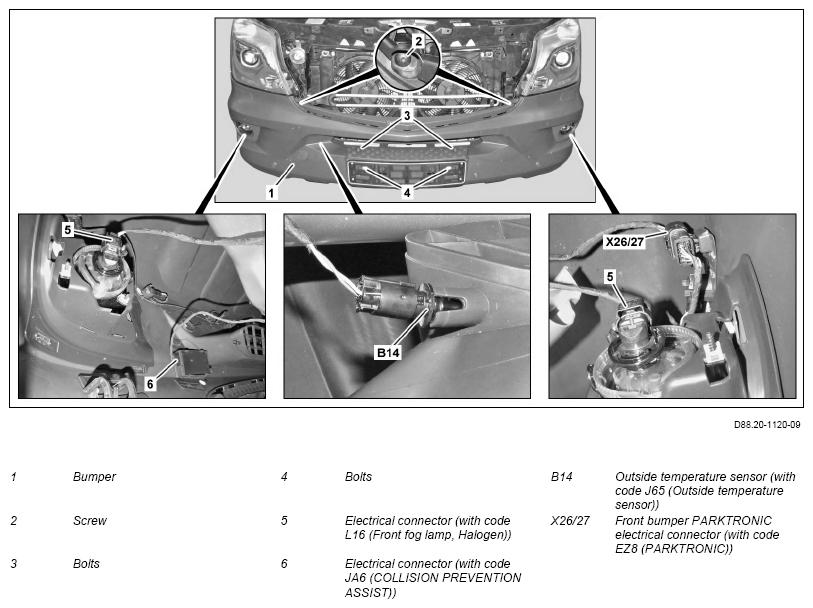

| Remove/install | |||
| 1 | Remove license plate | ||
| 2 | Remove radiator grille | AR88.00-D-2115M | |
| 3 | Remove bolts (3) | *BA88.20-N-1005-01A | |
| 4 | Remove bolt s (4) | *BA88.20-N-1001-01A | |
| 5 | Unscrew bolts (2) | ||
| 6 | Unclip left and right fender liner from bumper (1) | *452589016300 | |
| 7 | Detach bumper (1) on both sides from mounting rail of front-end paneling and pull towards front | ||
| 8 | Unclip outside temperature sensor (B14) from bumper (1) | Model 906 with code J65 (Outside temperature sensor) | |
| 9 | Disconnect electrical connectors (5) on left front fog lamp and right front fog lamp | Model 906 with code L16 (Front fog lamp, Halogen) | |
| 10 | Disconnect Parktronic electrical connector from front bumper (X26/27) | Model 906 with code EZ8 (PARKTRONIC) | |
| 11 | Disconnect electrical connector (6) from COLLISION PREVENTION ASSIST control unit | Model 906 with code JA6 (COLLISION PREVENTION ASSIST) | |
| 12 | Remove bumper (1) | ||
| 13 | Attach rivet nuts for license plate bracket | When replacing bumper (1). Model 906 with code XM0 (Facelift) with code ZS8 (National version for China) |
AR88.20-D-2000-04M |
| 14 | Disassemble bumper (1) | If required. | AR88.20-D-2050M |
| 15 | Install in the reverse order | ||
| 16 | Check front fog lamp adjustment | ||
| Model 906 except code LG0 (Bi xenon headlamp) except code LG1 (Bi xenon headlamp with cornering lights) | AP82.10-D-8260A AP82.10-D-8260A |
||
| 906 with CODE LG0 (Bi-xenon headlamp) or with CODE LG1 (Bi-xenon headlamp with cornering lights) | AP82.10-D-8260A AP82.10-D-8260B |
BUMPER
| Number | Designation | MODEL 906 except MODEL 906 with CODE PZ0 | MODEL 906 with CODE PZ0 | |
|---|---|---|---|---|
| BA88.20-N-1001-01A | Collar screw, front bumper to body | Nm | 25 | 25 |
BUMPER
| Number | Designation | Model 906 | |
|---|---|---|---|
| BA88.20-N-1001-01A | Collar screw, front bumper to body | Nm | 25 |
BUMPER
| Number | Designation | MODEL 906 except MODEL 906 with CODE PZ0 | MODEL 906 with CODE PZ0 | |
|---|---|---|---|---|
| BA88.20-N-1005-01A | Bolt, front bumper step plate to n crossmember | Nm | 20 | 20 |
BUMPER
| Number | Designation | Model 906 | |
|---|---|---|---|
| BA88.20-N-1005-01A | Bolt, front bumper step plate to n crossmember | Nm | 20 |
