Remove/Install Front Grille - Ar88.00-D-2115M
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
Model 906 with code XM0 (Facelift)
| Remove/install | |||
| 1 | Open engine hood | ||
| 2 | Unscrew bolts (2) | ||

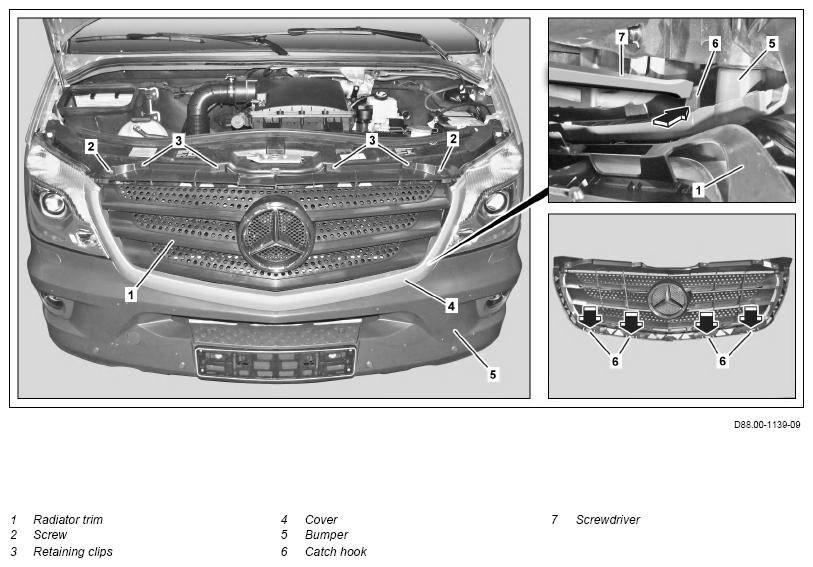

| 3 | Remove mounting clips (3) | Fig 1 | |
| 4 | Pull radiator grille (1) to front until catch hooks (6) are accessible | Only pull radiator grille (1) approx. 20 cm towards front. Risk of breakage of radiator grille (1). |
|
| 5 | Detach catch hooks (6) of radiator grille (1), as shown, using a suitable screwdriver (7) from bumper (5), simultaneously pull radiator grille (1) towards front and remove | ||
| 6 | Remove cover (4) from radiator grille (1) | Only if cover (4) or radiator grille (1) will be replaced. | AR88.00-D-2200M |
| 7 | Install in the reverse order |
