Remove/install rear shock absorber - AR32.25-P-0110CW
MODEL 204, 207

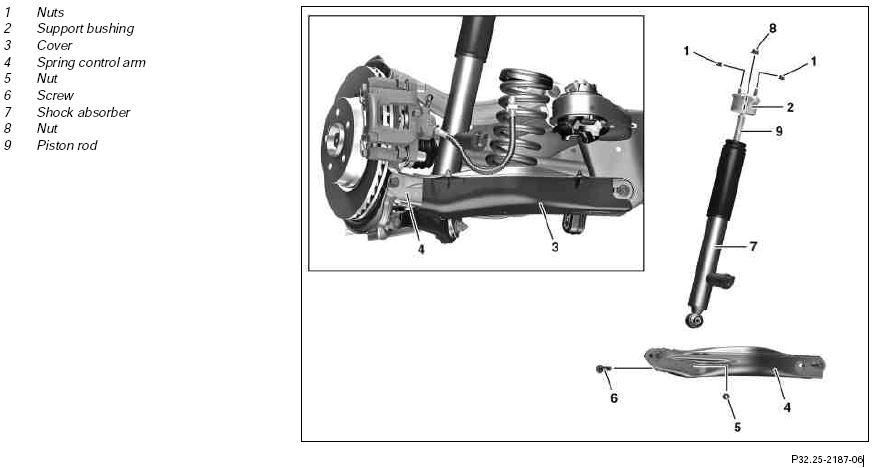

REMOVING/INSTALLING REAR SHOCK ABSORBER
| - | Remove/install | - | - |
| - | - | Installation: Replace self-locking bolts and nuts. | - |
| 1 | Remove rear wheel | - | AP40.10-P-4050CW |

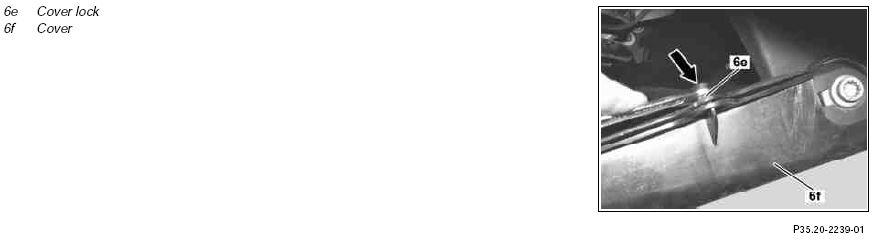

| 2 | Remove cover (3) on spring control arm (4) | Press together locks (6e) of cover (6f) with sleeve (inside diameter 9 mm) or 9 mm box wrench (arrow). | - |
| 3 | Disconnect electrical connector on damper (7) | Vehicles with code (483) ADVANCED AGILITY package | - |
| 4 | Remove inner fender from rear fender | ||
| 5 | Clamping rear spring | Model 204.2 | AR32.20-P-0200-06CW 202 589 02 31 00 211 589 03 63 00 |
| 6.1 | Raise exhaust system using transmission jack. | Model 204.2 without engine 156 | - |
| 6.2 | Unhook exhaust system at the rear and lower | Model 204.2 with engine 156 | - |
| 7 | Loosen spring control arm (4) on rear axle carrier and lower | Model 204.2 | AR35.20-P-0114CW |
| 8 | Remove rear spring | Model 204.2 | - |
| 9 | Unscrew nut (5) | BA32.25-P-1001-03M | |
| 10 | Remove bolt (6) from spring control arm (4) | Model 204.9: To remove the bolt (6) raise wheel carrier using telescopic lifter. | - |
| 11 | Remove side paneling in trunk | Model 204.0/3 | AR68.30-P-4600CW |
| 12 | Unscrew nuts (1) from support bushing (2) | - | BA32.25-P-1002-03M |
| 13 | Remove shock absorber (7) | Model 204.0/3, 207: Compress damper (7) and move out backwards over the brake hose. | - |
| Checking | - | - | |
| 14 | Check shock absorber (7) | Replace if necessary. | AR32.25-P-0121CW |
| 15 | Check support bushing (2) for damage | Replace if necessary. | - |
| Only carry out steps 16 to 18 when replacing the shock absorber (7) | - | - | |
| 16 | Unscrew nut (8) from piston rod (9) | - | BA32.25-P-1003-03M |
| 17 | Remove support bushing (2) | - | - |
| 18 | Remove stop buffer with protective cap | - | - |
| 19 | Install in the reverse order | - | - |
REAR AXLE SHOCK ABSORBER TIGHTENING TORQUE
| Number | Designation | Model 204 | |
|---|---|---|---|
| BA32.25-P-1001-03M | Self-locking nut, shock absorber to spring control arm | Stage 1 | 55 Nm |
| Stage 2 | 60 Degrees | ||
| BA32.25-P-1002-03M | Self-locking nut, damper to body | Stage 1 | 15 Nm |
| Stage 2 | 35 Nm | ||
| BA32.25-P-1003-03M | Self-locking nut, damper to piston rod | 28 Nm |
