Removing and installing crankshaft sprocket - RA05001044600X(05-4600)
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
Preceding work:
Oil sump removed (01-3100) .
Tensioning rail removed (05-3300) .
Guide rail removed (05-3350) .

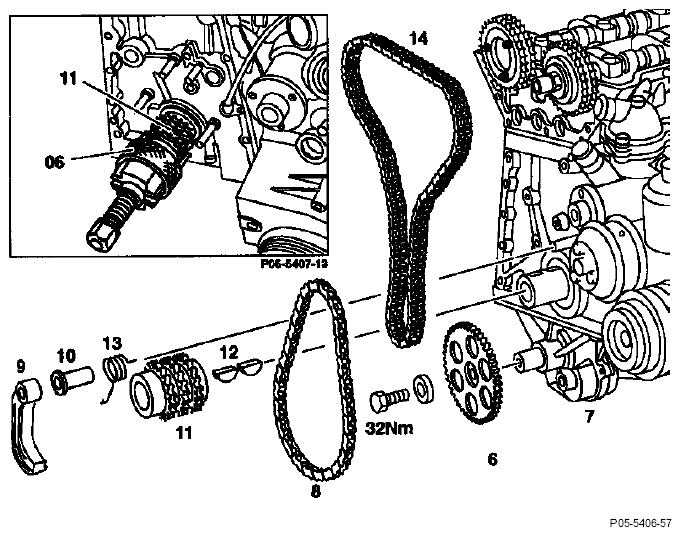

| Oil pump drive gear (6) at oil pump (7) | unbolt, bolt on (32 Nm). |
| Oil pump chain (8) and oil pump drive gear (6) | remove, install.
NOTE:
Pay attention to installation of oil pump drive gear (6) (18-2100)
.
|
| Tensioning bar (9), bush (10) and spring (13) | pull off, fit on. |
| Timing chain (14) | remove, install. |
| Crankshaft sprocket (11) | pull off with puller (06) 615 589 01 33 00. |
| Parallel keys (12) | note. |
| Crankshaft sprocket (11) | heat, fit on. |
Special tool
