Remove Shroud Upper Member: Notes
WARNING: This page is about a different variant/trim than selected.

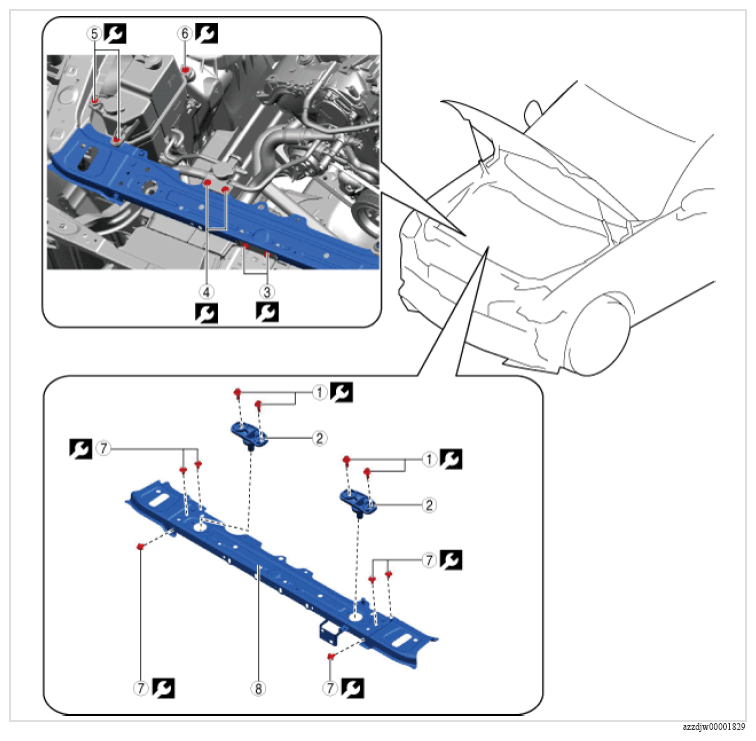

- Remove using the procedure shown in the figure.
TIGHTENING TORQUE SPECIFICATION
| Step | Part name | |
|---|---|---|
| 1 | Bolt | 9.5 N.m {95 kgf.cm, 82 in.lbf} |
| 2 | Radiator mount bracket | - |
| 3 | Bolt | 11.5 N.m {117 kgf.cm, 102 in.lbf} |
| 4 | Bolt | 9.5 N.m {95 kgf.cm, 82 in.lbf} |
| 5 | Nut | 9.5 N.m {95 kgf.cm, 82 in.lbf} |
| 6 | Bolt | 9.5 N.m {95 kgf.cm, 82 in.lbf} |
| 7 | Bolt | 26 N.m {2.65 kgf.m, 19.2 ft.lbf} |
| 8 | Shroud upper member (See Shroud upper member removal note ). |
- |
