Remove Engine Accessories: Notes
WARNING: This page is about a different variant/trim than selected.

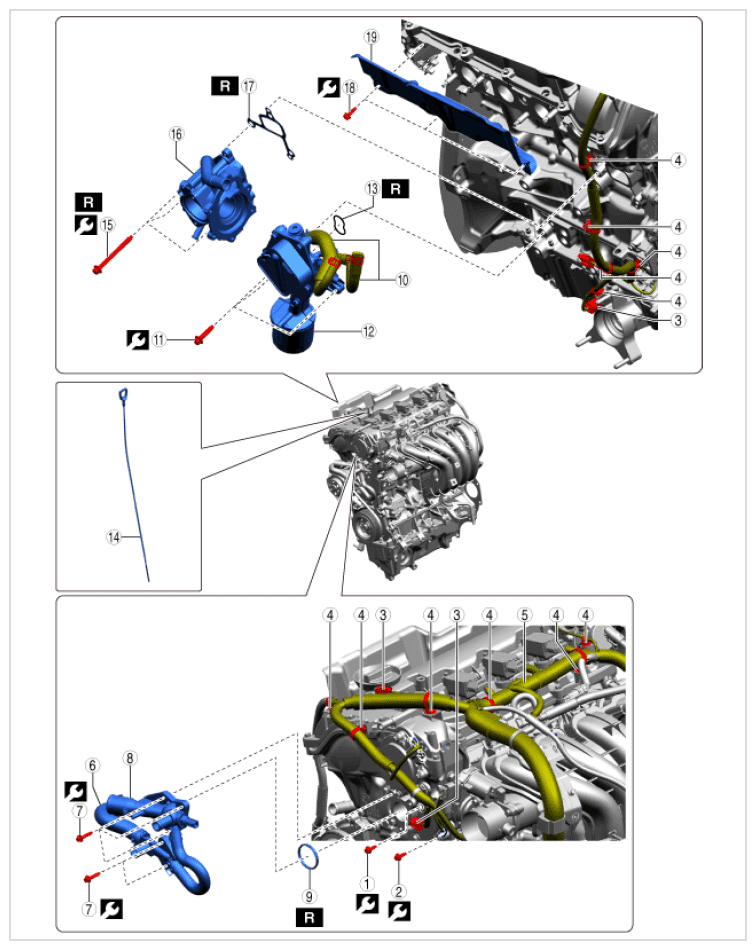

- Remove in the order indicated in the table.
TIGHTENING TORQUE SPECIFICATIONS
| Step | Part name | ||
|---|---|---|---|
| 1 | Bolt | - | 9.5 N.m {97 kgf.cm, 84 in.lbf} |
| 2 | Bolt | - | 9.5 N.m {97 kgf.cm, 84 in.lbf} |
| 3 | Connector | - | - |
| 4 | Wiring harness clip | - | - |
| 5 | Emission wiring harness | - | - |
| 6 | Water hose (See WATER HOSE CONNECTION NOTE ) |
- | - |
| 7 | Bolt | - | 9.5 N.m {97 kgf.cm, 84 in.lbf} |
| 8 | Water outlet component | - | - |
| 9 | Gasket (See GASKET INSTALLATION NOTE ) |
Replacement part | - |
| 10 | Water hose (See Water hose connection note ) |
- | - |
| 11 | Bolt | - | 23 N.m {2.35 kgf.m, 16.95 ft.lb} |
| 12 | Oil filter component | - | - |
| 13 | O-ring | Replacement part | - |
| 14 | Dipstick | - | - |
| 15 | Bolt | Replacement part | 23 N.m {2.35 kgf.m, 16.95 ft.lb} |
| 16 | Water pump body (See WATER PUMP BODY INSTALLATION NOTE ) |
- | - |
| 17 | Gasket | Replacement part | - |
| 18 | Bolt (See Bolt installation note ) |
- | 9.5 N.m {97 kgf.cm, 84 in.lbf} |
| 19 | Insulator | - | - |
