Front Drive Shaft (Tripod Joint) Disassembly/Assembly: ATX

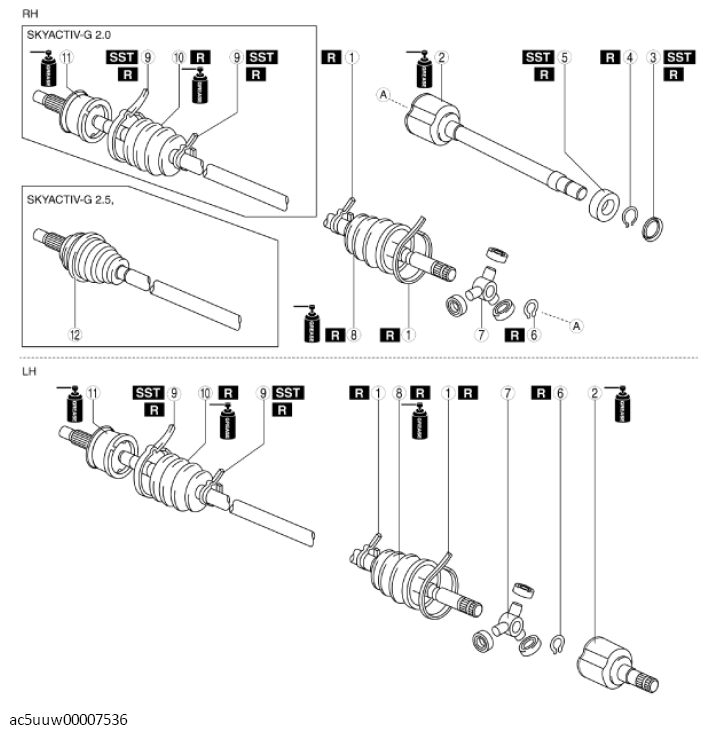

COMPONENT DESCRIPTION
| 1 | Boot band (transaxle side) (See Boot Band (Transaxle Side) Disassembly Note [ATX] .) (See Boot Band (Transaxle Side) Assembly Note [ATX] ) |
| 2 | Outer ring (See Outer Ring Disassembly Note .) (See Outer Ring Assembly Note .) |
| 3 | Dust cover (2WD) (See Dust Cover Disassembly Note .) (See Dust Cover Assembly Note .) |
| 4 | Snap ring |
| 5 | Bearing (See Bearing Disassembly Note .) (See Bearing Assembly Note .) |
| 6 | Snap ring (See Snap Ring, Tripod Joint Disassembly Note .) (See Tripod Joint, Snap Ring Assembly Note .) |
| 7 | Tripod joint (See Snap Ring, Tripod Joint Disassembly Note .) (See Tripod Joint, Snap Ring Assembly Note .) |
| 8 | Boot (transaxle side) (See Boot (Transaxle Side) Disassembly Note .) (See Boot (Transaxle Side) Assembly Note .) |
| 9 | Boot band (wheel side) (See Boot Band (Wheel Side) Disassembly Note .) (See Boot Band (Wheel Side) Assembly Note .) |
| 10 | Boot (wheel side) (See Boot (Wheel Side) Disassembly Note .) (See Boot (Wheel Side) Assembly Note .) |
| 11 | Shaft and ball joint component |
| 12 | Outer joint component |
