Removal [09/2023 - ]: Procedure
- PRECAUTION NOTE:
After turning the ignition switch off, waiting time may be required before disconnecting the cable from the negative (-) battery terminal.
- DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
Refer to PROCEDURE - Step 2
- REMOVE REAR NO. 2 SEAT ASSEMBLY
Refer to REMOVAL [09/2023 - 12/2023] , or refer to REMOVAL [12/2023 - ]
- REMOVE REAR OUTER SEAT TRACK BRACKET COVER LH
Refer to PROCEDURE - Step 11
- REMOVE REAR DOOR SCUFF PLATE LH
Refer to PROCEDURE - Step 12
- DISCONNECT REAR DOOR OPENING TRIM WEATHERSTRIP LH
Refer to PROCEDURE - Step 9 [12/2023 - ] , or refer to PROCEDURE - Step 9 [12/2023 - ]
- REMOVE REAR FLOOR FINISH PLATE
Refer to PROCEDURE - Step 33
- REMOVE CENTER PILLAR LOWER GARNISH BELT HOLE COVER LH
Refer to PROCEDURE - Step 10 [12/2023 - ] , or refer to PROCEDURE - Step 10 [12/2023 - ]
- DISCONNECT REAR SEAT OUTER BELT ASSEMBLY LH
Refer to PROCEDURE - Step 11 [12/2023 - ] , or refer to PROCEDURE - Step 11 [12/2023 - ]
- REMOVE DECK SIDE TRIM COVER LH
Refer to PROCEDURE - Step 36
- DISCONNECT REAR NO. 2 SEAT OUTER BELT ASSEMBLY LH
Refer to PROCEDURE - Step 13 [12/2023 - ] , or refer to PROCEDURE - Step 13 [12/2023 - ]
- REMOVE DECK TRIM POCKET COVER (for LH Side)
Refer to PROCEDURE - Step 38 - REMOVE NO. 1 LUGGAGE COMPARTMENT TRIM HOOK (for LH Side)
Refer to PROCEDURE - Step 39
- REMOVE ROPE HOOK (for LH Side)
Refer to PROCEDURE - Step 40 - REMOVE ROPE HOOK ASSEMBLY (for LH Side)
Refer to PROCEDURE - Step 41 - REMOVE DECK TRIM SIDE PANEL ASSEMBLY LH
Refer to PROCEDURE - Step 42

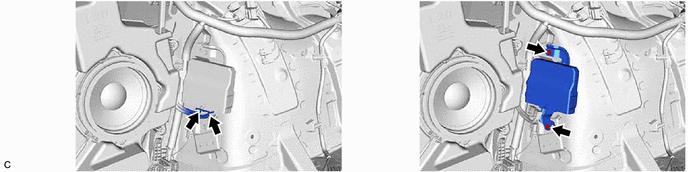

- REMOVE 4WD ECU ASSEMBLY
