Installation [09/2015 - ]: Procedure
- INSTALL WATER INLET WITH THERMOSTAT SUB-ASSEMBLY
- Install a new gasket to the water inlet with thermostat sub-assembly.
- Install the water inlet with thermostat sub-assembly with the 2 bolts and 2 nuts.
Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)
- CONNECT WATER BY-PASS HOSE
- Connect the water by-pass hose and slide the clip to secure it.
- CONNECT NO. 2 RADIATOR HOSE
- Connect the No. 2 radiator hose and slide the clip to secure it.
- INSTALL FRONT NO. 1 ENGINE MOUNTING BRACKET LH
Refer to PROCEDURE - Step 75
- CONNECT ENGINE WIRE
- Connect the water inlet with thermostat sub-assembly connector.
- Connect the engine wire with the bolt.
Torque: 8.4 N*m (86 kgf*cm, 74 in.*lbf)
- INSTALL ENGINE MOUNTING SPACER
- Install the engine mounting spacer with the 2 bolts.
Torque: 71 N*m (724 kgf*cm, 52 ft.*lbf)
- Install the engine mounting spacer with the 2 bolts.
- INSTALL ENGINE MOUNTING INSULATOR SUB-ASSEMBLY RH
- Install the engine mounting insulator sub-assembly RH with the 2 bolts and nut.
Torque: 71 N*m (724 kgf*cm, 52 ft.*lbf)

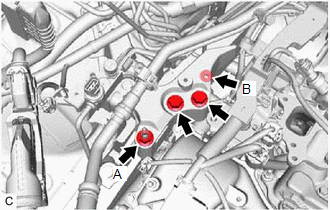

- Install the engine mounting insulator sub-assembly RH to the front No. 1 engine mounting bracket LH with the 2 bolts and 2 nuts.
Bolt and Nut (A)
Torque: 71 N*m (724 kgf*cm, 52 ft.*lbf)
Nut (B)
Torque: 40 N*m (408 kgf*cm, 30 ft.*lbf)
- Install the cooler bracket to the engine mounting insulator sub-assembly RH with the bolt.
Torque: 9.8 N*m (100 kgf*cm, 87 in.*lbf)
- Install the engine mounting insulator sub-assembly RH with the 2 bolts and nut.
- INSTALL NO. 2 ENGINE MOUNTING STAY RH
Refer to PROCEDURE - Step 8
- REMOVE ENGINE SUPPORT BRIDGE
for 2WD: Refer to PROCEDURE - Step 17 [09/2015 - 12/2017] , or refer to PROCEDURE - Step 17 [12/2017 - 08/2019] , or refer to PROCEDURE - Step 17 [08/2019 - ]
for AWD: Refer to PROCEDURE - Step 19 [09/2015 - 12/2017] , or refer to PROCEDURE - Step 19 [12/2017 - 08/2019] , or refer to PROCEDURE - Step 19 [08/2019 - ]
- CONNECT NO. 1 RADIATOR HOSE
See step 7
- INSTALL BRAKE ACTUATOR ASSEMBLY
Refer to INSTALLATION [09/2015 - ]
- INSTALL WIRE HARNESS CLAMP BRACKET
for 2WD: Refer to PROCEDURE - Step 20 [09/2015 - 12/2017] , or refer to PROCEDURE - Step 20 [12/2017 - 08/2019] , or refer to PROCEDURE - Step 20 [08/2019 - ]
for AWD: Refer to PROCEDURE - Step 22 [09/2015 - 12/2017] , or refer to PROCEDURE - Step 22 [12/2017 - 08/2019] , or refer to PROCEDURE - Step 22 [08/2019 - ]
- INSTALL FUEL PUMP PROTECTOR
Refer to PROCEDURE - Step 6
- INSTALL BATTERY BRACKET REINFORCEMENT
for 2WD: Refer to PROCEDURE - Step 37 [09/2015 - 12/2017] , or refer to PROCEDURE - Step 37 [12/2017 - 08/2019] , or refer to PROCEDURE - Step 39 [08/2019 - ]
for AWD: Refer to PROCEDURE - Step 40 [09/2015 - 12/2017] , or refer to PROCEDURE - Step 40 [12/2017 - 08/2019] , or refer to PROCEDURE - Step 42 [08/2019 - ]
- INSTALL BATTERY CARRIER SUB-ASSEMBLY
for 2WD: Refer to PROCEDURE - Step 38 [09/2015 - 12/2017] , or refer to PROCEDURE - Step 38 [12/2017 - 08/2019] , or refer to PROCEDURE - Step 40 [08/2019 - ]
for AWD: Refer to PROCEDURE - Step 41 [09/2015 - 12/2017] , or refer to PROCEDURE - Step 41 [12/2017 - 08/2019] , or refer to PROCEDURE - Step 43 [08/2019 - ]
- INSTALL BATTERY
for 2WD: Refer to PROCEDURE - Step 3
for AWD: Refer to PROCEDURE - Step 3
- INSTALL INLET AIR CLEANER ASSEMBLY
Refer to PROCEDURE - Step 2
- INSTALL INTAKE AIR SURGE TANK ASSEMBLY
Refer to INSTALLATION [09/2015 - ]
- INSTALL ECM
Refer to INSTALLATION [09/2015 - ]
- INSTALL NO. 2 ENGINE UNDER COVER
Refer to PROCEDURE - Step 66 [09/2015 - 08/2016] , or refer to PROCEDURE - Step 66 [08/2016 - 12/2017] , or refer to PROCEDURE - Step 66 [12/2017 - 08/2019] , or refer to PROCEDURE - Step 66 [08/2019 - ]
- INSTALL OUTER COWL TOP PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 12 [09/2015 - 08/2016] , or refer to PROCEDURE - Step 12 [08/2016 - 08/2019] , or refer to PROCEDURE - Step 12 [08/2019 - ]
- INSTALL WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY
Refer to INSTALLATION [09/2015 - ]
