Luggage Compartment Door Lock: Removal
- REMOVE LUGGAGE COMPARTMENT DOOR ASSIST GRIP (See Step 2 in REMOVAL
)
- REMOVE LUGGAGE LOCK CONTROL CABLE PLATE (See Step 2 in DISASSEMBLY
)
- REMOVE LUGGAGE COMPARTMENT DOOR INSIDE HANDLE (See Step 3 in DISASSEMBLY
)
- REMOVE LUGGAGE COMPARTMENT DOOR COVER (See Step 5 in REMOVAL
)
- REMOVE LUGGAGE COMPARTMENT DOOR REINFORCEMENT (See Step 6 in REMOVAL
)
- REMOVE LUGGAGE COMPARTMENT DOOR LOCK CYLINDER ASSEMBLY (See Step 7 in DISASSEMBLY
)

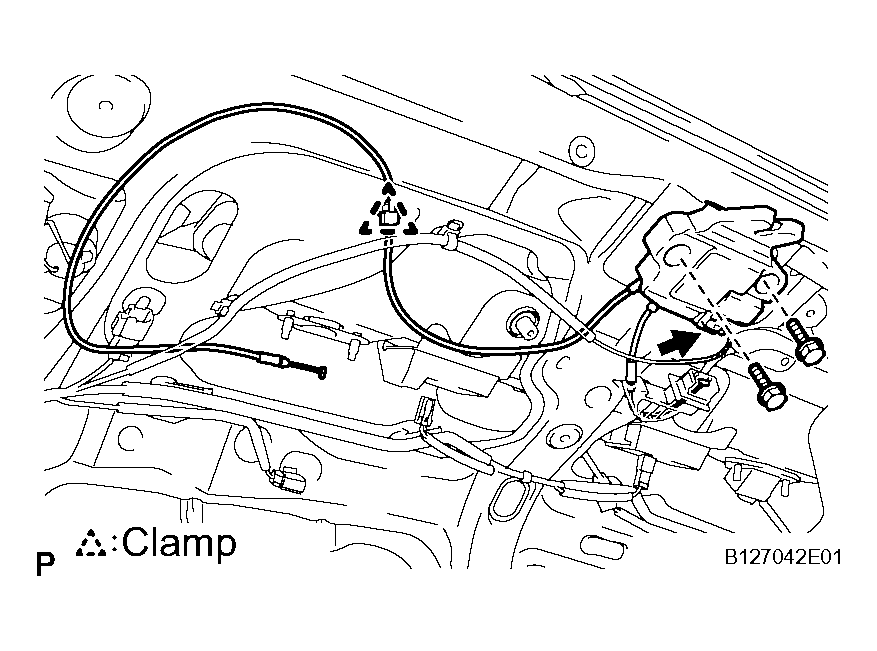

- REMOVE LUGGAGE COMPARTMENT DOOR LOCK ASSEMBLY
- Disconnect the connector.
- Disengage the clamp.
- Remove the 2 bolts and luggage compartment door lock assembly.
