BRAKE CONTROL BRAKE ACTUATOR (w/ ECB): Installation

  1. INSTALL BRAKE ACTUATOR WITH ACTUATOR BRACKET
    1. Install the actuator assembly with bracket to the body with the 2 bolts and nut.

      Torque: 19 N*m (195 kgf*cm, 14 ft.*lbf)

      NOTE: Do not damage the brake tubes.

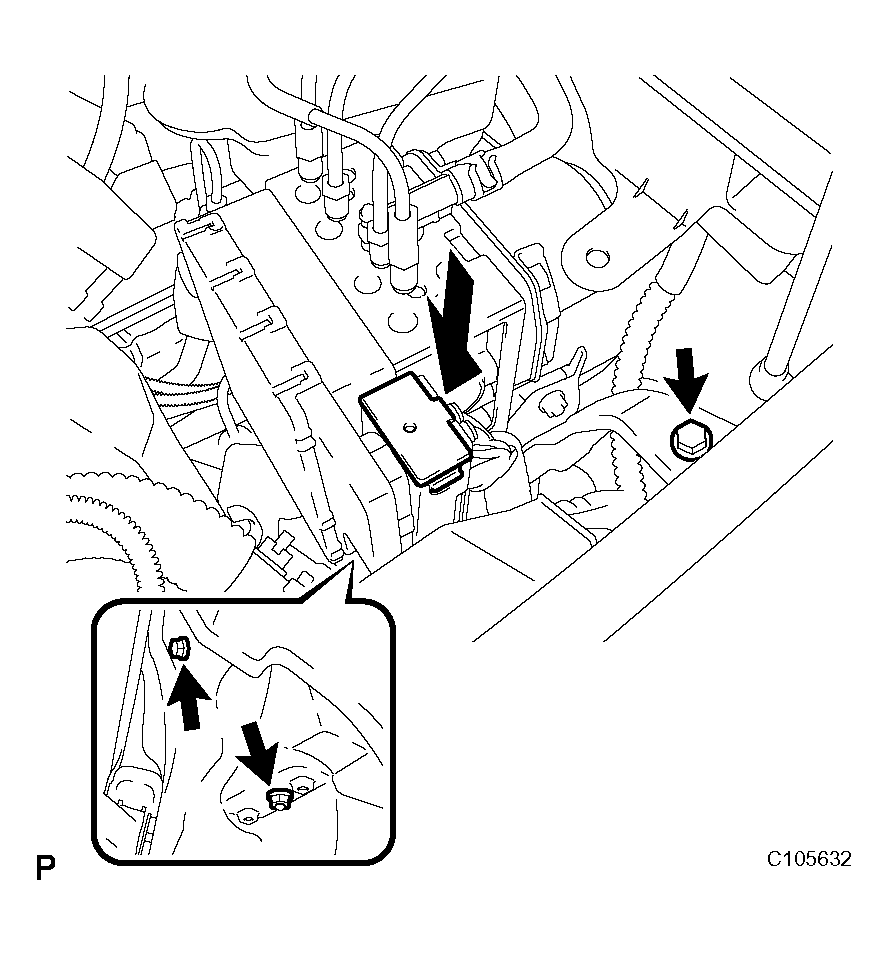

      Fig 1: Identifying Actuator Assembly With Bracket To Body With 2 Bolts And Nut
      G04025228Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    2. Connect the actuator connector.
      NOTE: Make sure that the connector is locked securely.
    3. Using SST, connect the brake No.1 and No.2 tube.

      Torque: 15 N*m (155 kgf*cm, 11 ft.*lbf)

      NOTE: Do not damage the brake No.1 and No.2 tube.

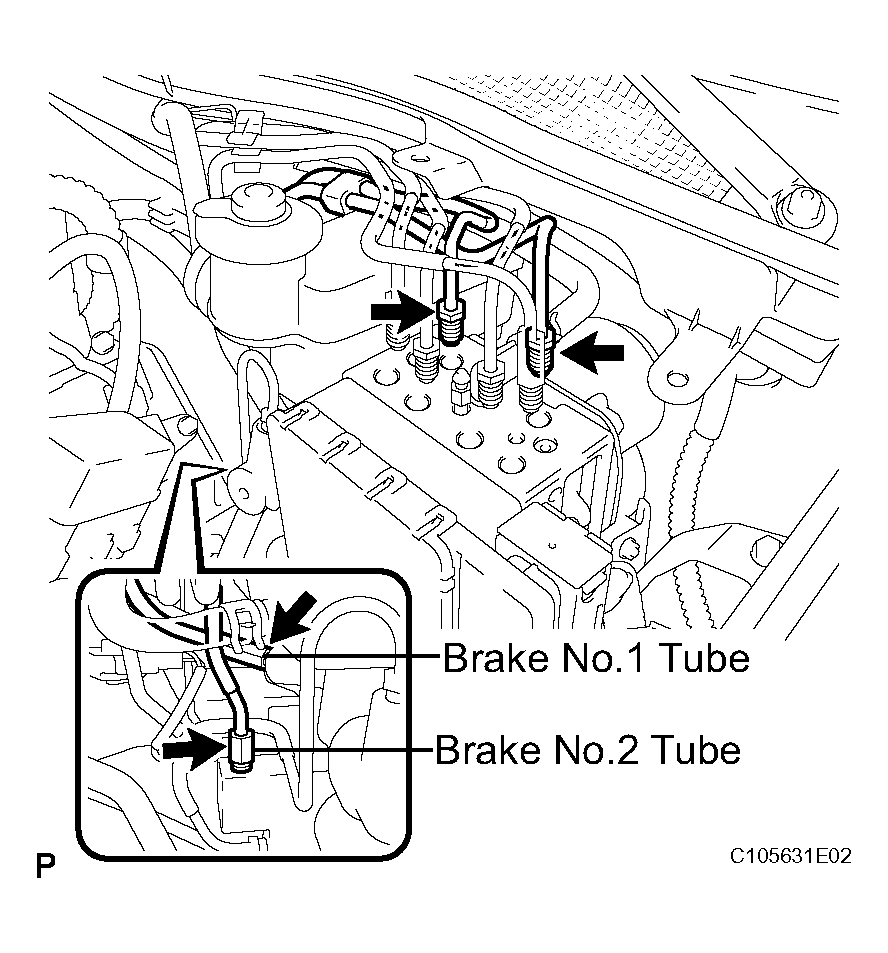

      Fig 2: Identifying Brake No.1 And No.2 Tube
      G04025229Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

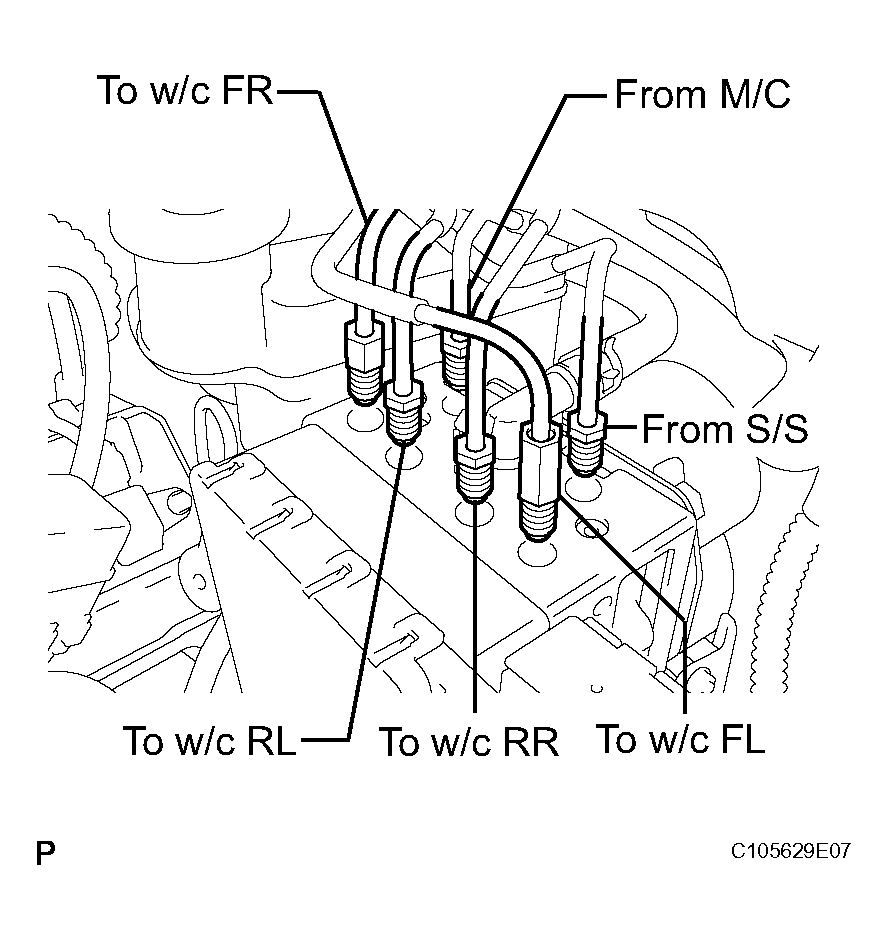

    4. Using SST, connect each brake tube to the correct positions of the actuator assembly with bracket as shown in the illustration.

      SST 09023-00101

      Torque: 15 N*m (155 kgf*cm, 11 ft.*lbf)

    5. Connect reservoir No.1 tube with the clip.
      Fig 3: Identifying Reservoir No.1 Tube With Clip
      G04025230Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  2. INSTALL SKID CONTROL ECU ASSEMBLY (See  REMOVAL   )
  3. INSTALL ENGINE ROOM RELAY NO.3 BLOCK
    1. Install the engine room relay No.3 block.
  4. INSTALL FRONT WHEEL
  5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
  6. BLEED DISABLE BRAKE CONTROL (See  BLEEDING  )
  7. ADD RESERVOIR WITH BRAKE FLUID (See  BLEEDING  )
  8. BLEED BRAKE RESERVOIR TUBE NO.1 HOSE (See  BLEEDING  )
  9. BLEED MASTER CYLINDER (See  BLEEDING  )
  10. BLEED FRONT BRAKE SYSTEM (See  BLEEDING  )
  11. BLEED REAR BRAKE SYSTEM (See  BLEEDING  )
  12. PERFORM ACCUMULATOR ZERO DOWN (See  BLEEDING  )
  13. CHECK BRAKE FLUID LEVEL (See  BLEEDING  )
  14. INSPECT BRAKE FLUID LEAKAGE
  15. PREFORM LINER VALVE OFFSET LEARNING (See  BLEEDING  )
  16. CLEAR DTC

    (See DIAGNOSIS SYSTEM  )

  17. PREFORM INITIALIZATION

    (See INITIALIZATION )

    Some systems need initialization after reconnecting the cable to the negative battery terminal.

  18. ACTIVE TEST

    (See FREEZE FRAME DATA  )

  19. INSTALL COWL TOP VENTILATOR LOUVER SUBASSEMBLY (See  INSTALLATION  )
  20. INSTALL FRONT FENDER TO COWL SIDE SEAL LH (See  INSTALLATION  )
  21. INSTALL FRONT FENDER TO COWL SIDE SEAL RH (See  INSTALLATION  )
  22. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH (See  INSTALLATION  )
  23. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH (See  INSTALLATION  )
  24. INSTALL ENGINE ROOM SIDE COVER LH (See  INSTALLATION  )
  25. INSTALL ENGINE ROOM COVER SIDE (See  INSTALLATION  )
  26. INSTALL FRONT PILLAR TO FRONT SIDE SEAL LH
  27. INSTALL FRONT PILLAR TO FRONT SIDE SEAL RH
  28. INSTALL COOL AIR INTAKE DUCT SEAL (See  INSTALLATION  )
