Installation - Timing Belt Outer Cover
WARNING: This page is about a different car, the 2005 Jeep Liberty. However, it is still accessible from the selected car via links, so may be relevant.

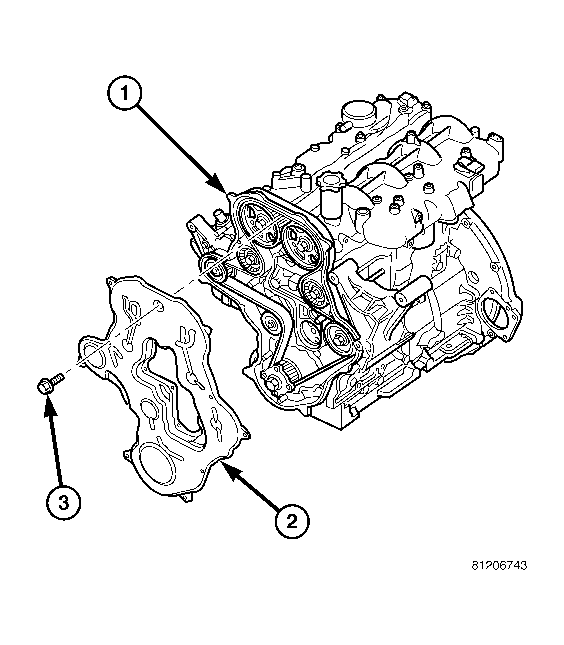

| 1 - TIMING BELT |
| 2 - TIMING BELT OUTER COVER |
| 3 - TIMING BELT OUTER COVER RETAINING BOLTS |
- Install timing belt outer cover seal and cover. Torque 3 mm bolts to 6 N.m (53 in. lbs.). See Fig 1.
- Install vibration damper (Refer to ENGINE/ENGINE BLOCK/VIBRATION DAMPER - INSTALLATION) .
- Install the power steering pump pulley.
- Install cooling fan support (Refer to COOLING/ENGINE/RADIATOR FAN - INSTALLATION) .
- Install accessory drive belt (Refer to COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION) .
- Install cooling fan and fan drive viscous clutch assembly. Refer to RADIATOR - FAN - VISCOUS .
- Install engine cover. Refer to ENGINE COVER .
- Connect negative battery cable.
