Floor Wire Harness (Right branch)

FLOOR WIRE HARNESS CONNECTOR REFERENCE CHART (RIGHT BRANCH)

Connector or Terminal Ref Cavities Location Connects to Notes
AC inverter unit 4 12 Under front passenger's seat   (3)
Back power window motor 22 6 Right cabin back panel
Front passenger's door switch 16 1 Right B-pillar
Front passenger's side airbag inflator 18 2 Under front passenger's seat
Front passenger's seat belt tensioner 11 4 Right B-pillar
GPS antenna 5 2 Under middle of dash   (1)
Right rear door switch 20 1 Right C-pillar
Right side impact sensor (first) 17 2 Under front passenger's seat
Right side impact sensor (second) 21 2 Right C-pillar
SRS unit connector B 8 28 Under middle of dash   (4)
SRS unit connector B 8 39 Under middle of dash   (5)
VTM-4 control unit connector A 15 22 Right kick panel
VTM-4 control unit connector B 14 12 Right kick panel
XM receiver 22 14 Right cabin back panel   (3)
Yaw rate-lateral acceleration sensor 2 4 Under center console
C201 13 12 Right kick panel Right engine compartment wire harness (see RIGHT ENGINE COMPARTMENT WIRE HARNESS )
C404 12 23 Right kick panel Dashboard wire harness (see DASHBOARD WIRE HARNESS (RIGHT BRANCH) )
C405 7 20 Under middle of dash Dashboard wire harness (see DASHBOARD WIRE HARNESS (RIGHT BRANCH) ) (1)
C406 6 12 Under middle of dash Dashboard wire harness (see DASHBOARD WIRE HARNESS (RIGHT BRANCH) )
C504 19 10 Under front passenger's seat Front passenger's seat wire harness (see FRONT PASSENGER'S SEAT WIRE HARNESS )
C505 3 6 Under center console Center console subharness (see CENTER CONSOLE SUBHARNESS ) (2)
C505 3 8 Under center console Center console subharness (see CENTER CONSOLE SUBHARNESS ) (3)
C507 10 12 Right B-pillar Right rear door wire harness (see RIGHT REAR DOOR WIRE HARNESS )
C508 23 4 Right cabin back panel Floor wire harness (left side
C508 24 4 Right cabin back panel Floor wire harness (right side)
G501 1   Under center console Body ground, via floor wire harness
(1) With navigation

(2) SPORT, RT, RTS, VP, and DX models

(3) RTL and EX-L models

(4) '09-11 models

(5) '12 models

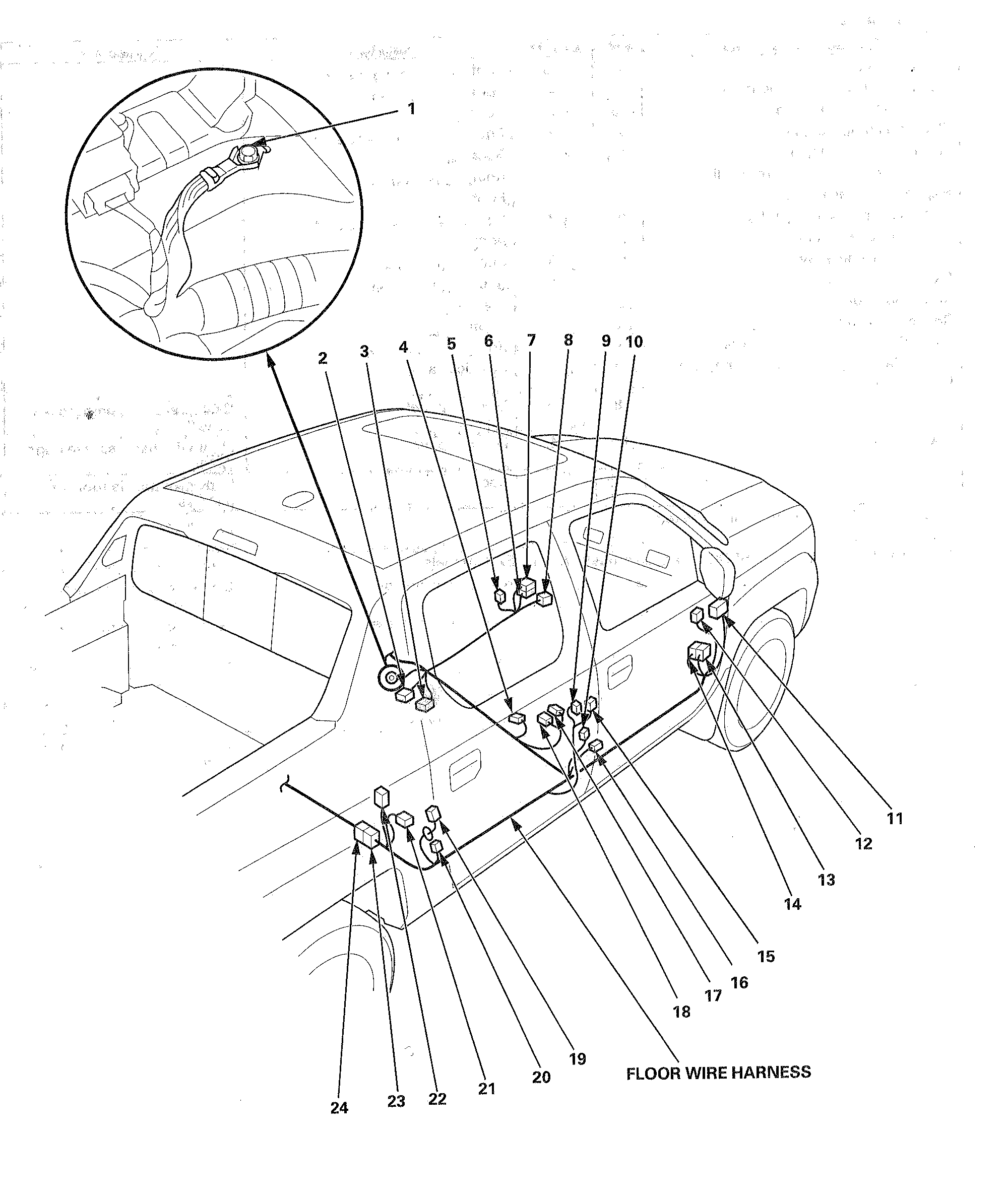

Fig 1: Identifying Floor Wire Harness (Right Branch)
G00511968Courtesy of AMERICAN HONDA MOTOR CO., INC.
