Right Side Wire Harness (Right Front Branch) (M)

RIGHT SIDE WIRE HARNESS (RIGHT FRONT BRANCH) REFERENCE CHART

Connector or Terminal Ref Cavities Location Connects to Notes
EVAP canister vent shut valve 6 2 Under left middle of floor
Front passenger's door switch 2 1 Right B-pillar
Front passenger's seat belt tensioner 19 4 Right B-pillar
FTP sensor 7 3 Under left middle of floor
Passenger's side airbag inflator 15 2 Under front passenger's seat
Passenger's under-dash fuse/relay box connector D (see PASSENGER'S UNDER-DASH FUSE/RELAY BOX ) 9 42 Under right side of dash
Right B-pillar sliding door switch 1 5 Right B-pillar
Right side impact sensor (First) 18 4 Right B-pillar
Right side impact sensor (Second) 20 2 Right side of floor
SRS unit connector B 8 39 Under middle of dash
C206 12 5 Under right side of dash Right engine compartment wire harness (dashboard branch) (see Right Engine Compartment Wire Harness (Dashboard Branch) (F) )
C207 11 6 Under right side of dash Right engine compartment wire harness Right Engine Compartment Wire Harness (Dashboard Branch) (F) )
C415 10 20 Under right side of dash Dashboard wire harness (view of middle to passenger's side) (see Dashboard Wire Harness (View of Middle to Passenger's Side) (H) )
C506 13 34 Under right side of dash Audio wire harness:
C507 14 14 Under right side of dash Audio wire harness: (1)
C507 14 8 Under right side of dash Audio wire harness: (2)
C602 5 16 Left middle of floor Left side wire harness (left front branch) (see Left Side Wire Harness (Left Front Branch) (L) )
C603 4 4 Left middle of floor Left side wire harness (left front branch) (see Left Side Wire Harness (Left Front Branch) (L) )
C604 3 8 Left middle of floor Left side wire harness (left front branch) (see Left Side Wire Harness (Left Front Branch) (L) )
C651 16 18 Under front passenger's seat Front passenger's seat wire harness (see Front Passenger's Seat Wire Harness (X) )
C652 21 21 Right side of floor Right CESS articulated harness (see Right Sliding Door Wire Harness (U) ) (3)
C652 21 6 Right side of floor Right CESS articulated harness (see Right Sliding Door Wire Harness (U) ) (4)
C653 22 6 Right side of floor Right CESS articulated harness (see Right Sliding Door Wire Harness (U) )
G651 17   On floor under front passenger's seat Body ground, via right side wire harness
(1) With ultrawide RES
(2) Without ultrawide RES
(3) With power sliding door
(4) Without power sliding door

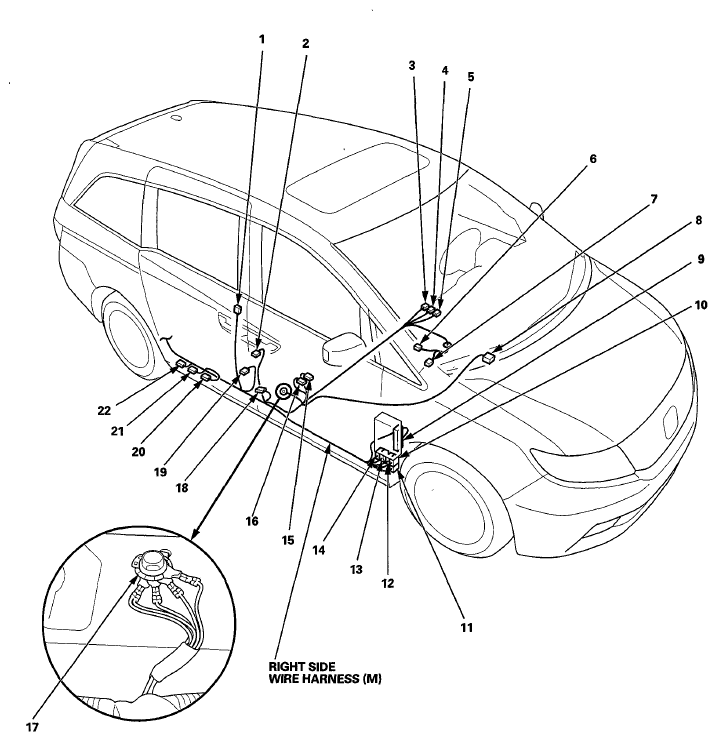

Fig 1: Identifying Right Side Wire Harness - Right Front Branch
G06968512Courtesy of AMERICAN HONDA MOTOR CO., INC.
