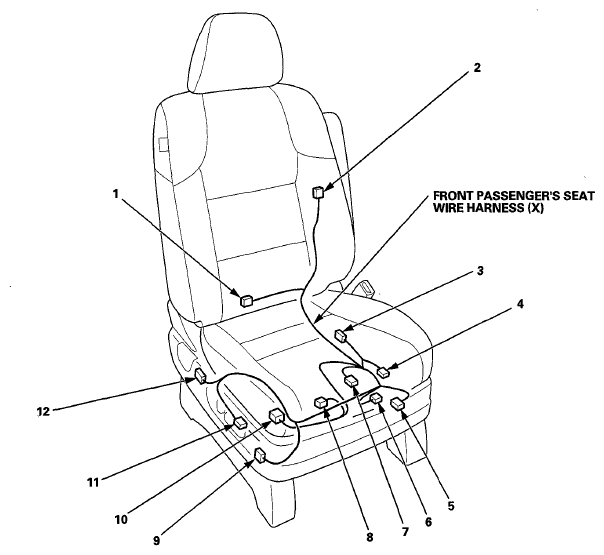

Front Passenger's Seat Wire Harness (X)
FRONT PASSENGER'S SEAT WIRE HARNESS REFERENCE CHART
| Connector or Terminal |
Ref |
Cavities |
Location |
Connects to |
Notes |
| Front passenger's power seat adjustment switch |
9 |
12 |
Front passenger's seat |
|
|
| Front passenger's power seat recline motor |
1 |
2 |
Front passenger's seat |
|
|
| Front passenger's power seat slide motor |
8 |
5 |
Front passenger's seat |
|
|
| Front passenger's seat belt buckle switch |
6 |
2 |
Front passenger's seat |
|
|
| Front passenger's seat cushion heater |
7 |
4 |
Front passenger's seat |
|
|
| Front passenger's weight sensor (front inner side) |
4 |
3 |
Front passenger's seat |
|
|
| Front passenger's weight sensor (front outer side) |
11 |
3 |
Front passenger's seat |
|
|
| Front passenger's weight sensor (rear inner side) |
3 |
3 |
Front passenger's seat |
|
|
| Front passenger's weight sensor (rear outer side) |
12 |
3 |
Front passenger's seat |
|
|
| ODS unit |
2 |
18 |
Front passenger's seat |
|
|
| Seat heater control unit |
5 |
14 |
Front passenger's seat |
|
|
| C651 |
10 |
18 |
Under front passenger's seat |
Right side wire harness (right front branch) (see Right Side Wire Harness (Right Front Branch) (M) ) |
|
Courtesy of AMERICAN HONDA MOTOR CO., INC.
