Wiper Subhamess

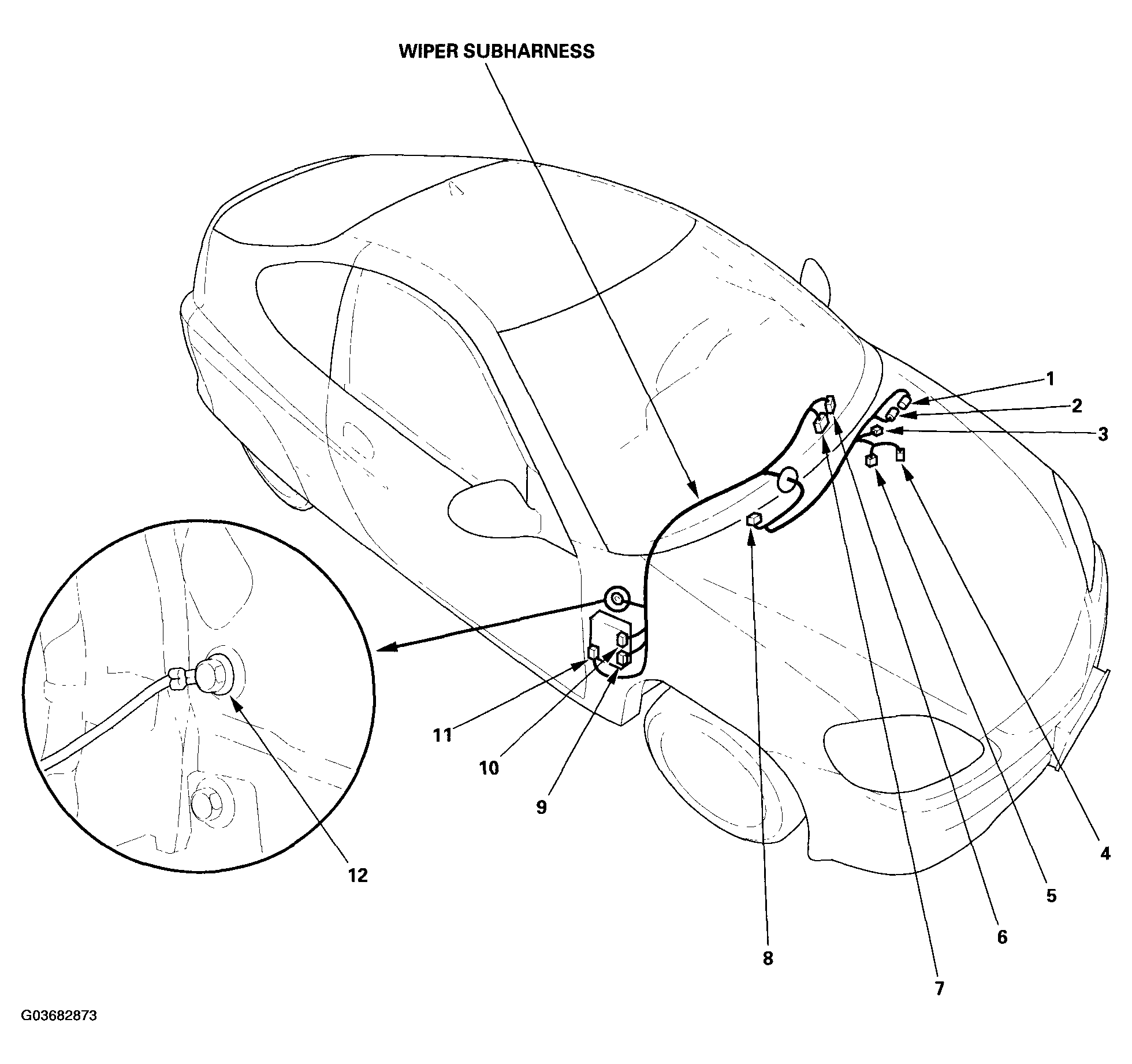

CONNECTOR TO HARNESS INDEX (WIPER SUBHARNESS)
| Connector or Terminal | Ref | Cavities | Location | Connects to | Notes |
|---|---|---|---|---|---|
| Brake fluid level switch | 1 | 2 | Left side of engine compartment | ||
| Brake booster pressure sensor | 2 | 3 | Left side of engine compartment | ||
| EPS control unit | 10 | 14 | Under right side of dash | ||
| EPS control unit | 9 | 4 | Under right side of dash | ||
| EPS motor | 4 | 2 | Left side of engine compartment | ||
| EPS motor relay | 11 | 4 | Under right side of dash | ||
| EPS torque sensor | 5 | 7 | Left side of engine compartment | ||
| Test tachometer connector | 3 | 2 | Left side of engine compartment | ||
| Windshield wiper motor | 8 | 5 | Right side of engine Compartment | ||
| C451 | 6 | 1 | Under left side of dash | Engine compartment wire harness (see ENGINE COMPARTMENT WIRE HARNESS (DASHBOARD) ) | |
| C452 | 7 | 16 | Under left side of dash | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (LEFT BRANCH) ) | |
| C451 | 12 | Behind right kick panel | Body ground via wiper subharness |
